Este relatório tem por objetivo apresentar o resultado do ensaio de Compactação do Solo
Tipologia: Provas
1 / 8
Esta página não é visível na pré-visualização
Não perca as partes importantes!

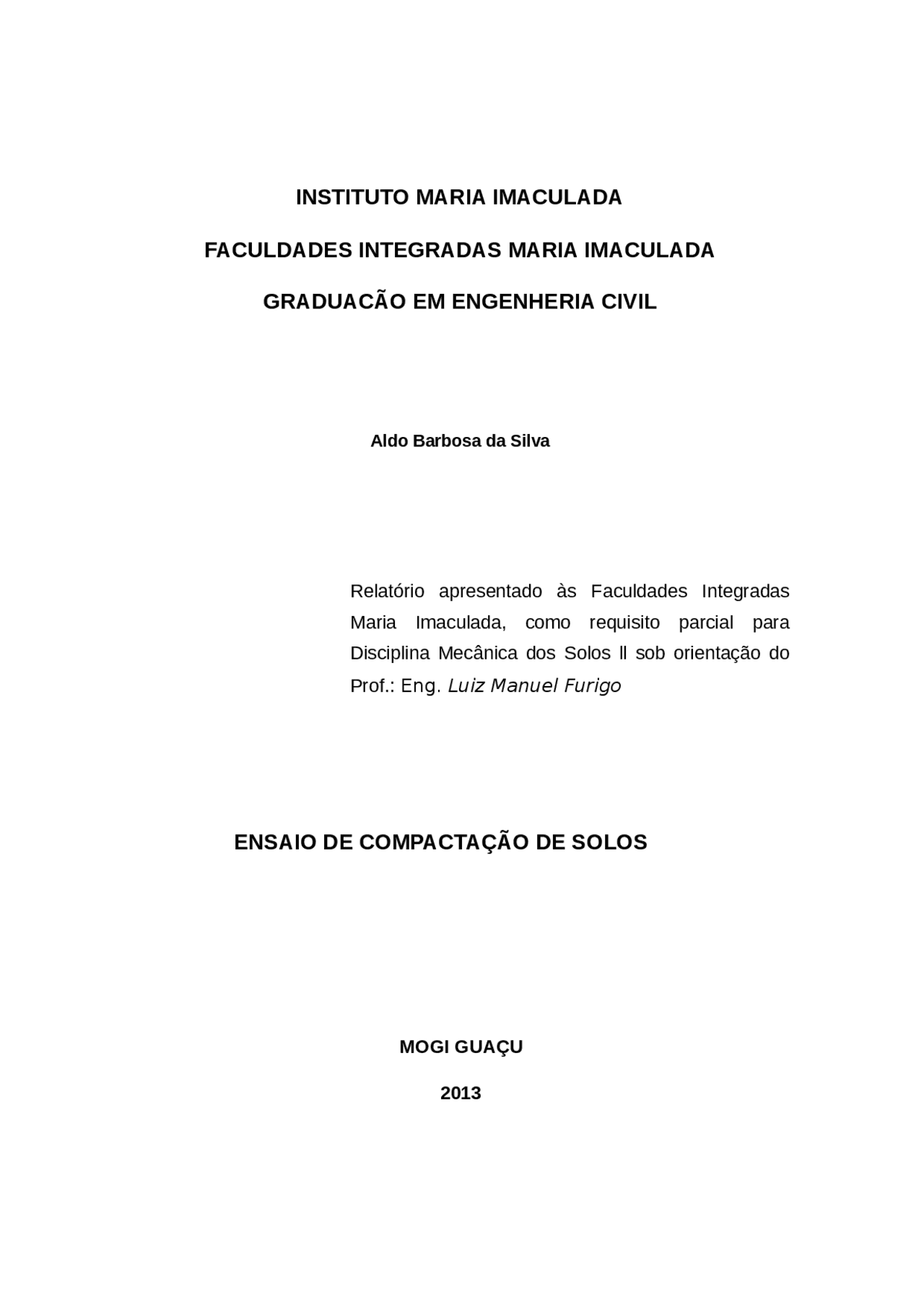

Aldo Barbosa da Silva
Relatório apresentado às Faculdades Integradas Maria Imaculada, como requisito parcial para Disciplina Mecânica dos Solos ll sob orientação do Prof.: Eng. Luiz Manuel Furigo
O ensaio de compactação desenvolvido por Proctor foi normalizado, pela A.A.S.H.O.
(American Association of State Highway Officials) e é conhecido como ensaio de Proctor Normal ou como A.A.S.H.O Standard. No Brasil foi normalizado pela ABNT/NBR 7182/86.
O ensaio normal de compactação utiliza um cilindro metálico de volume igual a 2063 cm3, onde compacta-se uma amostra de solo em cinco camadas, cada uma delas por meio de 26 golpes de um soquete com peso de 2,5 kg, caindo de uma altura de 30,5 cm. As espessuras finais das camadas compactadas devem ser aproximadamente iguais, e a energia de compactação deverá ser uniformemente distribuída, de tal forma, a resultar um plano superior quase horizontal. A Figura abaixo mostra o equipamento de compactação.
Cápsulas para determinação de umidade; Estufa.
O ensaio consiste em compactar uma amostra de solo dentro de um cilindro, com um volume aproximado de 1000 cm 3 , em três camadas sucessivas, com a aplicação de 26 golpes com um soquete com peso de 2,5 kg a uma altura de queda de 30 cm. Desta forma obteve-se energia de compactação exigida pela norma.
ENSAIO nº 01 02 03 04 05 06 Massa do corpo de prova,kg/ cm^
1,769 1,936 2,026 2,033 2,005 1,
Umidade do solo compac,% 12,970 21,812 16,746 18,719 19,918 22, Densid do cp de prova,kgdm^
1,769 1,936 2,026 2,033 2,005 1,
Densidade seca,kg/dm^3 1,566 1,589 1,746 1,712 1,671 1,
PONTOS 01 02 03 04 05 06 CÁPS. Nº 11 13 15 17 19 21 Tara da cáps.(g)
10,8 10,3 10,9 10,7 10,5 10,
Cáps.+ Solo Úmido (g)
37,8 27 32,2 21,9 35,3 24,4 34,8 24,1 40,0 29,5 47,10 36.
Cáps.+ Solo Seco (g)
34,7 28,2 31,8 31,0 35,1 40.
Massa de Água (g)
3,1 4 3,5 3,8 4,9 6,
Massa Solo Seco (g)
23,9 17,9 20,9 20,3 24,6 29,
Umidade (%)
6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23
1,746S=1, Massa Espec. Aparente Seca Kg/
S=0,7617,146 17801740170016601500154015801620
Curva de compactação - é obtida marcando-se, em ordenadas, os valores dos pesos específicos
secos (F 0E 3 d) e, em abscissas, os teores de umidade correspondentes (w);
Peso específico seco máximo (F 0E 3 dmáx ) - é a ordenada máxima da curva de compactação; Umidade ótima (wot) - é o teor de umidade correspondente ao peso específico máximo; Curvas de saturação - relaciona o peso específico seco com a umidade, em função do grau de saturação.
Resultados Massa Especif. Aparente Seca 1,746 Kg/dm³ Teor de Umidade 17,146 %
