A metalografia é um processo muito utilizado na obtenção das propriedades de um material. Através dela conseguimos conhecer a estutrura do material, o que nos permite estudar o comportamento de uma peça metálica.
Tipologia: Provas
1 / 6
Esta página não é visível na pré-visualização
Não perca as partes importantes!

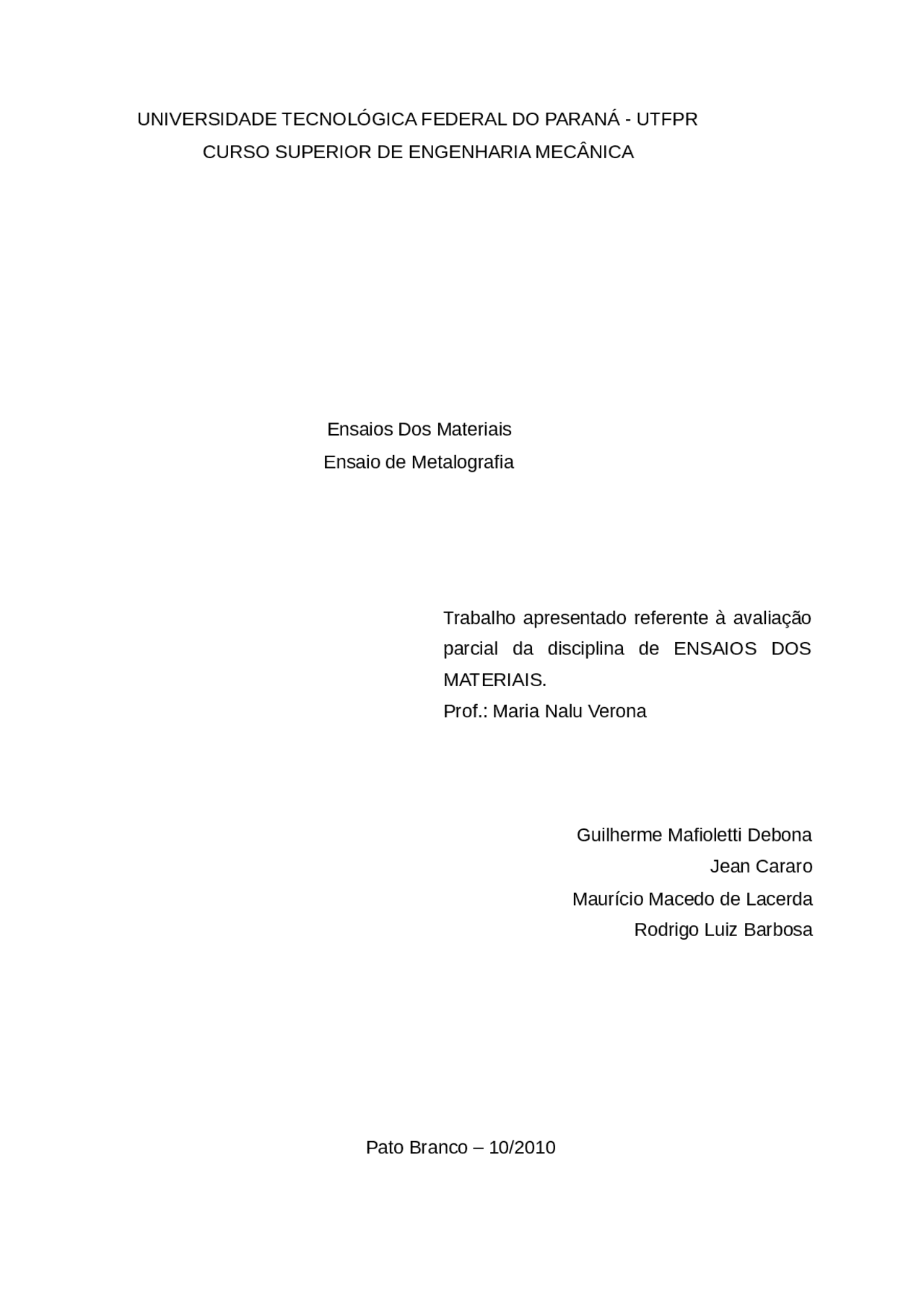

Ensaios Dos Materiais Ensaio de Metalografia
Trabalho apresentado referente à avaliação parcial da disciplina de ENSAIOS DOS MATERIAIS. Prof.: Maria Nalu Verona
Guilherme Mafioletti Debona Jean Cararo Maurício Macedo de Lacerda Rodrigo Luiz Barbosa
Pato Branco – 10/
Este relatório tem como objetivo a quantificação, a análise estatística da porosidade e a determinação dos elementos de liga presentes na amostra à partir das micrografias obtidas. Tal análise é bastante importante, pois com ela é possível conhecer a estrutura do material análisado, tendo em vista que as propriedades mecânicas do mesmo dependem de sua composição química e de sua textura. Neste relatório será descrito os procedimentos gerais para a preparação de um corpo-de-prova para análise microscópica.
2. FUNDAMENTAÇÃO TEÓRICA
A metalografia é um processo muito utilizado na obtenção das propriedades de um material. Através dela conseguimos conhecer a estutrura do material, o que nos permite estudar o comportamento de uma peça metálica. Para a realização da análise, o plano de interesse da amostra é cortado, embutido (se necessário), lixado, polido e atacado com reagente químico, de modo a revelar as interfaces entre os diferentes constituintes que compõe o metal. Neste relatório será apresentado a análise metalografica de uma alavanca de freio de elevador, cujo material é ferro fundido nodular, sendo apresentado as etapas realizadas durante a metalografia, com o intuito de encontrar as propriedades do material, e posteriormente identificar as influências de suas propriedades em suas aplicações.
3. METODOLOGIA
3.1. Materiais
conhecido como processo mecânico, este tem como característica a utilização de uma politriz, sendo a amostra trabalhada manualmente no disco de polimento. Durante o processo de polimento pode–se utilizar diversos abrasivos, sendo que os mais utilizados são a pasta de diamante e a alumina, o critério utilizado na escolha do abrasivo utilizado depende das propriedades do material estudado, tendo cada material seu abrasivo especifico. Na metalografia realizada utilizou-se como abrasivo pasta de diamante, devido as suas características de granulometria, dureza, forma dos grãos e poder de desbaste.
3.2.5 Ataque químico: Após ser realizado o polimento realiza-se o ataque químico na amostra, este pode ser realizado utilizando-se de vários reagentes, sendo utilizado nesta amostra em estudo, o nital. Com a realização do ataque pode-se verificar a presença de fases distintas existentes na amostra, sendo o reconhecimento dessas fases fundamentais para o entendimento das propriedades mecânicas do material
3.2.6. Análise Micrográfica: Processo realizado com a utilização de um microscópico, que tem como finalidade tornar mais fácil e nítida a microestrutura em observação, durante a analise deve-se tomar alguns cuidados, como o correto posicionamento das amostras, iluminação apropriada e técnicas fotográficas adequadas, com o objetivo de melhorar a qualidade das imagens em estudo, ocasionando em um melhor reconhecimento das propriedades micrográficas da amostra,
Após preparada a amostra metalografica, analisou-se com um aumento de 100 vezes em um microscópio, deve-se salientar que o aumento real obtido deve-se ser corrigido pelo fator de aumento da câmera, que aproxima-se a 3.5 vezes, selecionou-se uma região da amostra e calculou-se a fração de poros existentes no material utilizando-se o método das áreas. Logo abaixo, é demonstrada as diferentes áreas estudadas no interior de uma mesma amostra.
Figura 1 – Amostra com ataque.
Analisando-se a figura1, calculou-se a fração de poros existentes em cada região da amostra. Região 1 : PP = Ap1/At1 PP = 14/81 PP = 17% Região 2: PP = Ap2/At2 PP = 21/81 PP = 26% Região 3: PP = Ap3/At3 PP = 23/81 PP = 28% Região 4: PP = Ap4/At4 PP = 27/81 PP = 33% Calculando-se a fração de poros na amostra total encontrou-se: PPt = (Ap1 + Ap2 + Ap3 + Ap4)/(At1 + At2 + At3 + At4) = 26%
