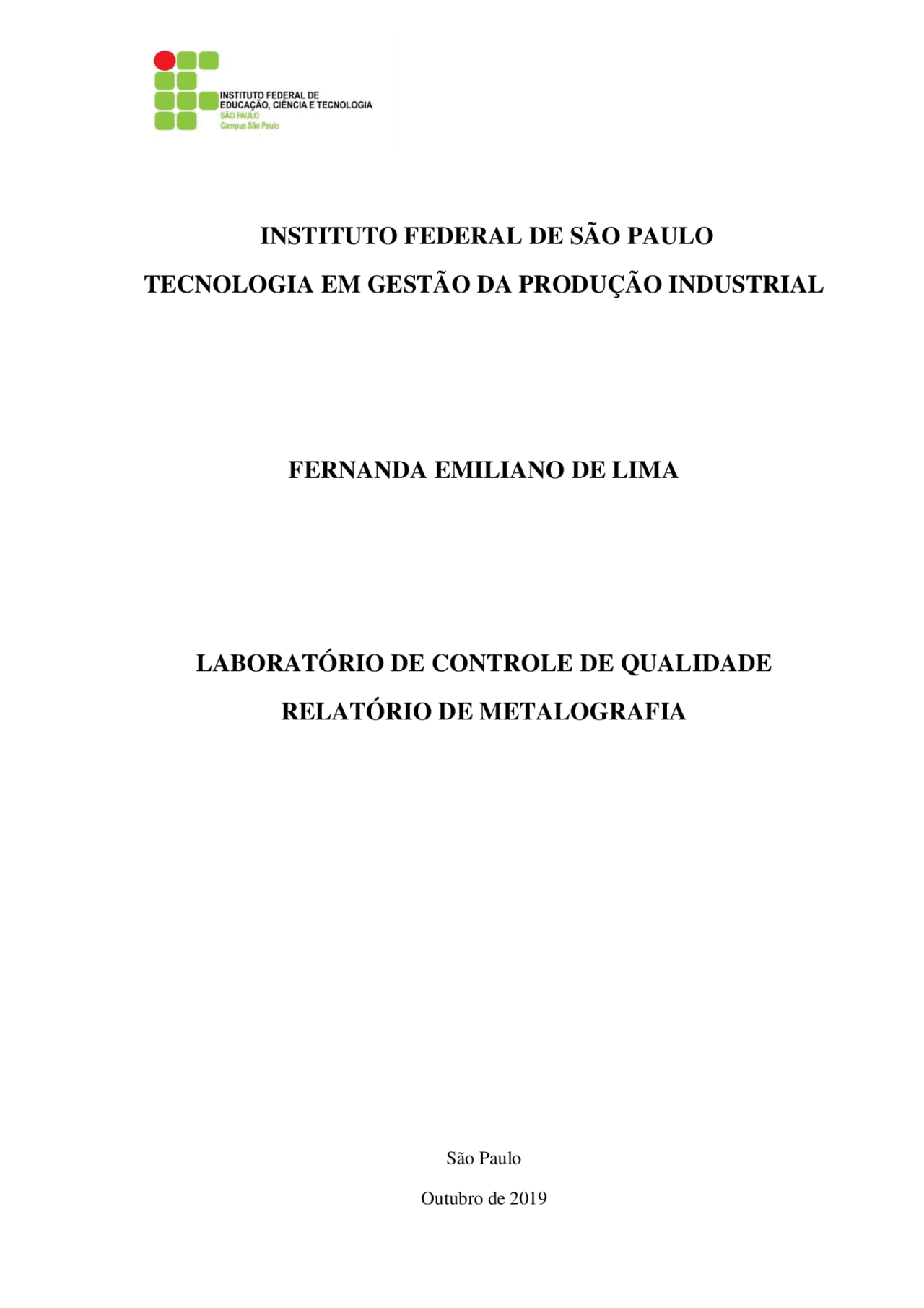

INSTITUTO FEDERAL DE SÃO PAULO
TECNOLOGIA EM GESTÃO DA PRODUÇÃO INDUSTRIAL
FERNANDA EMILIANO DE LIMA
LABORATÓRIO DE CONTROLE DE QUALIDADE
RELATÓRIO DE METALOGRAFIA
São Paulo Outubro de 2019
Sumário
- INTRODUÇÃO
- MATERIAIS UTILIZADOS..................................................................................................
- PROCEDIMENTOS EXPERIMENTAIS
- 3.1 Lixamento
- 3.2 Ataque químico
- 3.3 Microscopia
- RESULTADOS
- CONCLUSÕES
- REFERÊNCIAS BIBLIOGRÁFICAS
b) lixas de granulometria 100, 220, 320, 400 e 600; Figura 2. c) Lixadeira manual; Figura 2. d) Secador; Figura 2.
e) Nital 5% de ácido nítrico e 95 % álcool; Figura 2. f) Microscópio; Figura 2. g) Placa de petri de vidro; Figura 2.
3 .2 Ataque químico A lixa 600, por ser mais fina, tira os riscos das lixas anteriores e traz brilho ao metal, que deve ser retirado com o ataque químico para fazermos a análise da microestrutura, pois o brilho traria o reflexo da luz do microscópio e impossibilitaria a análise. Para isso, mergulhamos a amostra em contato com o Nital 5% na placa de petri, por menos de 5 segundos. Retiramos a amostra do recipiente, e lavamos imediatamente a superfície atacada com álcool, e em seguida fazemos a secagem, conforme figura 3. Figura 3. 2. Secagem da amostra. Fonte: RHODE, 2010. 3.3 Microscopia Nesta última etapa, a amostra está em condições certas para a análise da sua microestrutura, e utilizamos o microscópio, que com seus fatores de aumento, nos dá a perfeita visão da microestrutura do metal. Figura 3.3. Microscópio. Fonte: Autor. Foi obtido a análise do metal no microscópio conforme a imagem 3.4:
Figura 3.4. Análise microscópica do corpo de prova. Fonte: Autor.
5. Conclusões
Ao longo das aulas experimentais, foram observadas uma série de peculiaridades características da metalografia. É de fundamental importância que algumas técnicas não deixem de ser seguidas, para que a obtenção dos resultados não seja prejudicada. Nas etapas de lixamento, deve-se ter muita atenção com a pressão exercida sobre o corpo de provas, é necessário ponderar sobre quando aplicar maior pressão e quando aplicar menos, pois se não houver cuidado forma-se na amostra diferentes faces. Se a pressão na peça for exagerada, também ocorre o problema da formação de riscos muito profundos, que por sua vez são mais difíceis de se eliminar. Ao término do lixamento, é importante secar a peça com cuidado, pois no processo da secagem, caso seja posto um material áspero em contato com o metal, há o risco de surgir riscos. Por este motivo utiliza-se o secador, com ar quente. Ao utilizar o secador, deve-se ter atenção com a distância entre ele e a peça, pois se estiver muito próximo a temperatura do ar pode causar outro tipo de conformação mecânica. Da mesma forma, não se deve pôr o metal de frente com o ar, e sim de lado, evitando os mesmos problemas que a temperatura pode causar no material.
6. Referências bibliográficas
RHODE, Regis Almir. 2010. Preparação de Amostras. Disponível em http://www.urisan.tche.br/~lemm/metalografia.pdf Acesso em: 15.10. ROCHA, Rhuan. Disponível em: https://www.academia.edu/34391363/RELATÓRIO_DE_TRABALHO_EXTRA_CLASSE_ DE_METALOGRAFIA AÇOESPECIAL, 2019. Características do aço 1045. Disponível em: www.acoespecial.cm.br/aco- 1045
