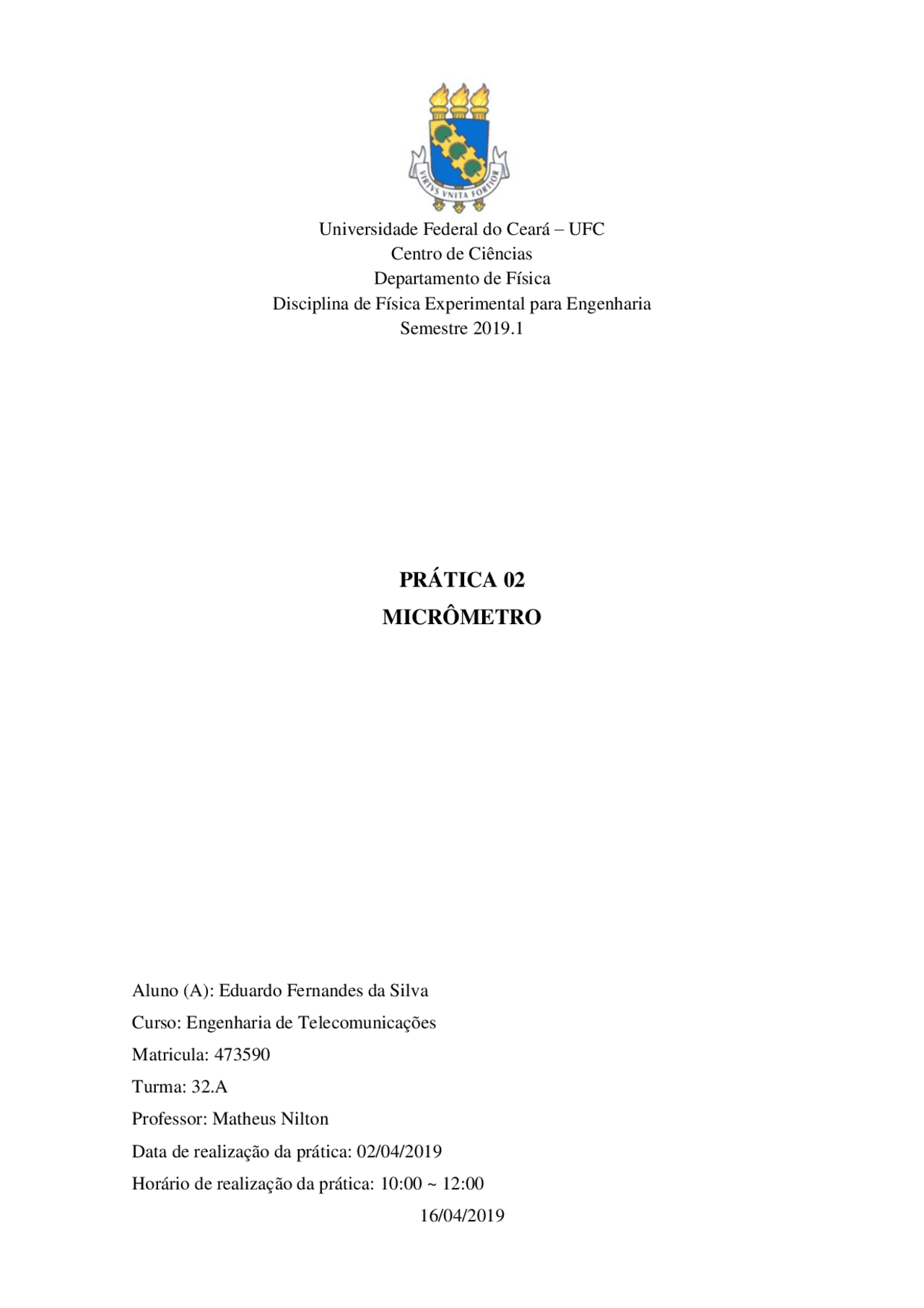

Universidade Federal do Ceará – UFC Centro de Ciências Departamento de Física Disciplina de Física Experimental para Engenharia Semestre 2019.
Aluno (A): Eduardo Fernandes da Silva Curso: Engenharia de Telecomunicações Matricula: 473590 Turma: 32.A Professor: Matheus Nilton Data de realização da prática: 02/04/ Horário de realização da prática: 10:00 ~ 12: 16/04/
1. Objetivos Conhecimento do micrômetro e familiarização com seu uso; Aprender a maneira correta de manusear um micrômetro; Observar a diferença de precisão de um micrômetro para um paquímetro; Entender a importância da escolha do instrumento adequado para medição. 2. Material Micrômetro; Paquímetro; Esferas (duas); Chapas metálicas (duas); Lâmina de barbear; Varetas metálicas (duas); Arruela metálica; Fio de cabelo.
Figura 1.2 – Elementos do micrômetro. (https://www.google.com/imghp?hl=pt-pt)
Como utilizar o micrometro:
Figura 1.3 – Exemplos de aplicações do micrômetro. (https://www.google.com/imghp?hl=pt-pt)
Seguindo um passo a passo, primeiramente vamos escolher que medida iremos utilizar (Exemplos na Figura 1.3). Após isso zere o micrometro fazendo com que o 0 da bainha coincidam com o 0 do tambor, a seguir o operador deve posicionar bem a peça que estará sendo medida, bem no centro das esferas, fixa¹ e móvel gire bem o tambor até que a esfera móvel se aproxime, mas não toque ainda a peça que esta sendo aferida, após, gire a catraca para completar a distância restante, nosso próximo passo será fazer a leitura.
Figura 1.4 – Leitura do micrômetro. (https://www.google.com/imghp?hl=pt-pt - adaptado)
Em segundo lugar, veja na bainha o 15 não é o número inteiro da sua medida, pois cada marcação depois até chegar a limitação do tambor marca meio mm, temos 5 marcações depois do 15 inteiro, ou seja 5x 0,5 0 mm = 2,5 mm somado aos 15 mm inteiros que já tínhamos antes, temos 17,5 0 mm. Nosso número centesimal é dado no tambor, alinhado com a linha horizontal da bainha está o número 32, ou seja, 0,32 mm. Nossa medida final será dada por 17,50 mm + 0,32 mm, portanto:
¹ Elementos do micrômetro na figura 1.
17,82 mm.
4. Procedimento Depois de observado como utilizar o micrômetro, anotamos o passo e a precisão do micrômetro utilizado na prática.
Tabela de anotações 1 O passo (mm) 0,50 mm Precisão do micrômetro (mm) 0,01 mm
Após isso, aferimos o diâmetro de duas esferas e anotamos três medidas independentes, realizadas por diferentes integrantes da equipe e determinamos o valor médio.
Tabela de medidas 2.1 – Esferas. MEDIDA Aluno 1
Aluno 2
Aluno 3
(mm) 15,86 mm^ 15,86 mm^ 15,86 mm^ 15,86^ mm DIÂMETRO DA ESFERA MENOR (mm) 11,67 mm^ 11,67 mm^ 11,67 mm^ 11,67 mm
Em seguida, calculamos o volume da esfera maior.
Para o calculo de volume de uma esfera, temos por definição:
O que representa:
V= 4/3πr³**
V = Volume da esfera r = Raio da esfera π = Pi
Onde: π = 3, r = Diâmetro/2 = 15,86/2 = 7,
Assim substituindo na fórmula temos:
Logo após o cálculo de volume da esfera, medimos a espessura das superfícies de duas chapas metálicas e uma lamina de barbear.
Tabela de medidas 2.2 – Chapas metálicas. MEDIDA Aluno 1
Aluno 2
Aluno 3
n.1 (mm)
1,31 mm 1,30 mm 1,28 mm 1,30 mm
ESPESSURA CHAPA METÁLICA n.2 (mm) 0,81 mm^ 0.83 mm^ 0,81 mm^ 0,82mm ESPESSURA LÂMINA DE BARBEAR 0,10 mm^ 0,10 mm^ 0,10 mm^ 0,10 mm
V= 2,08810³ mm³*
A seguir utilizamos o paquímetro para medir duas varetas metálicas.
Tabela de medidas 3 – Varetas metálicas (paquímetro). MEDIDA Aluno 1
Aluno 2
Aluno 3
FINA (mm)
1,55 mm 1,55 mm 1,55 mm 1,55 mm
DIÂMETRO DA VARETA MAIS ESPESSA (mm)
6,34 mm 6,34 mm 6,34 mm 6,34 mm
Individualmente agora, indicamos qual o instrumento mais adequado para medidas de diâmetros e espessura de uma arruela.
Tabela de medidas 4 – Arruela. Indicar o instrumento utilizado (Paquímetro ou Micrômetro)
DIÂMETRO EXTERNO (mm) Paquímetro 12,30 mm DIÂMETRO INTERNO (mm) Paquímetro 40,00 mm ESPESSURA (mm) Micrômetro 2,27 mm
5. Questionário
LEITURA 1 = 1,71 mm
LEITURA 2 = 7,97 mm
Podemos analisar alguns erros recorrentes, como descritos no tópico de precisão do micrômetro: Paralaxe: Erro de desvio óptico, que faz com o que o operador observe a escala errada. Pressão de medição : Girar de mais o tambor e forçar a superfície da peça e as esferas resultando em uma medida errônea. Além disso, podemos conferir também que algumas superfícies ou até mesmo as esferas do micrômetro podem estar sujas ou possuir imperfeições.
O nosso paquímetro, utilizado na prática passada, tinha 0,05 mm de precisão, enquanto o micrômetro utilizado nessa prática possui 0,01 mm de precisão, e pode chegar até a 0,001 mm, ou seja, claramente o micrômetro é mais preciso.
6. Conclusão
Infere-se, portanto, que nos familiarizamos com o micrômetro, assim como entendemos sua ideia de funcionamento e também, aprendemos a usa-lo corretamente, a fazer sua leitura, observar sua precisão e ainda calcular sua sensibilidade.
Conhecemos também os elementos do micrômetro e os cuidados que devemos ter ao manusear para se obter o máximo de precisão, e também vimos os erros mais comuns e recorrentes ao se operar um micrômetro, como paralaxe e pressão de medição.
Tiramos de aprendizado, a escolha da ferramenta correta ao utilizar o paquímetro e o micrômetro para obter medidas dos mesmos objetos, e ficou claro que o micrômetro é ideal para peças que requisitam o máximo de precisão, como um fio de cabelo.
7. Bibliografia
1.DIAS, L. N. Roteiro de aulas Práticas de Física. Fortaleza:UFC 2012 – < 12/04/2019 17:55 >
Sites
https://blog.lojadoprofissional.com.br – (Blog de manuais e dicas profissionais) – Acessado em <12/04/2019 12:20>
https://www.ebah.com.br – (Rede social de compartilhamento acadêmico)
Acessado em <12/04/2019 09:30>
https://pt.wikipedia.org – (Enciclopédia livre)
Acessado em <12/04/2019 17:30>
https://www.google.com/imghp – (Ferramenta de pesquisa Google Imagens)
Acessado em <12/04/2019 08:30>.
