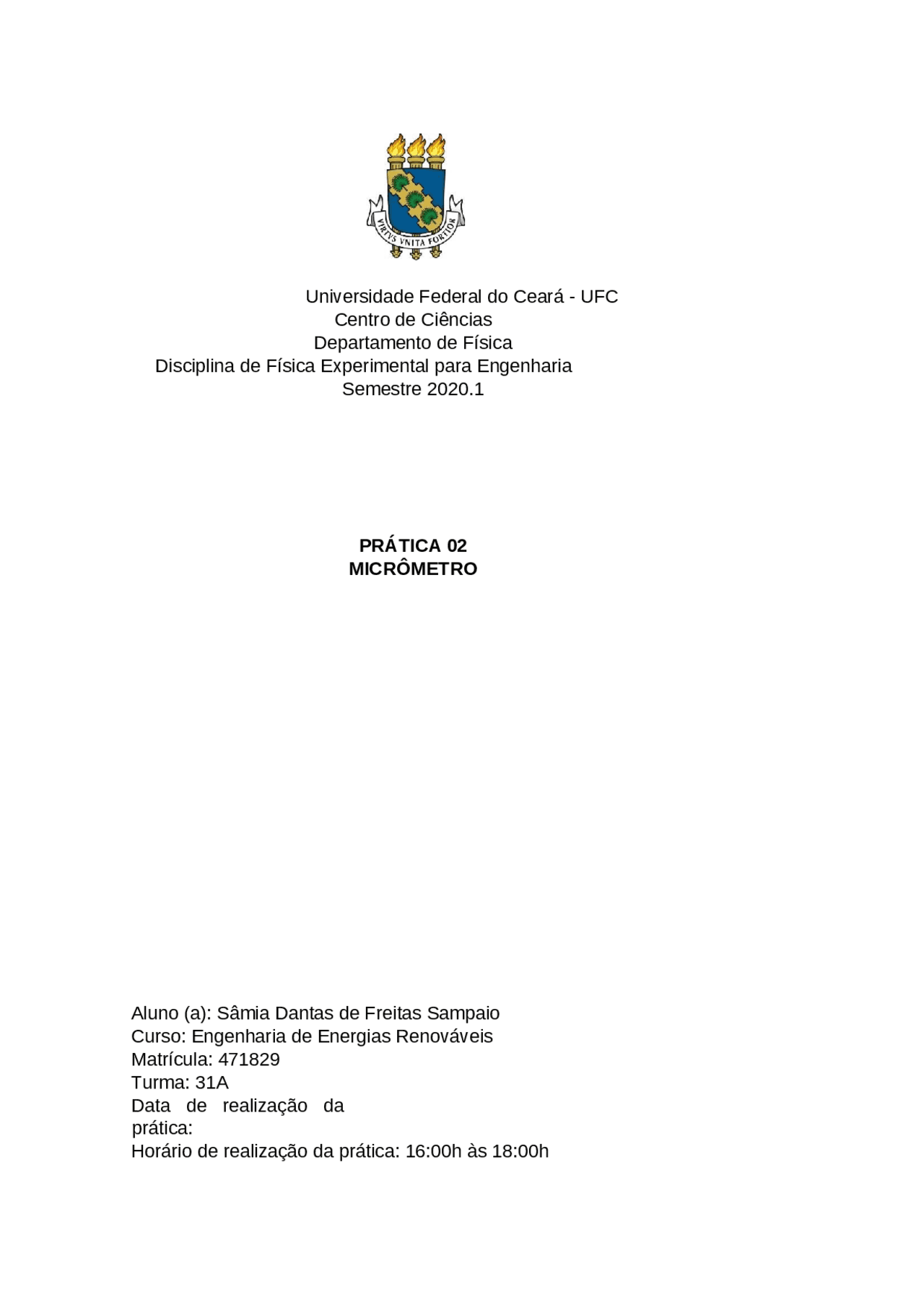

Universidade Federal do Ceará - UFC Centro de Ciências Departamento de Física Disciplina de Física Experimental para Engenharia Semestre 2020. PRÁTICA 02 MICRÔMETRO Aluno (a): Sâmia Dantas de Freitas Sampaio Curso: Engenharia de Energias Renováveis Matrícula: 471829 Turma: 31A Data de realização da prática: Horário de realização da prática: 16:00h às 18:00h
1.0 Objetivos Conhecimento do micrômetro e familiarização com o seu uso. 2.0 Material
Imagem 5 – O que é micrometro, indústria hoje As principais partes de um Micrômetro estão mostradas na figura acima e são: arco, batente, faces de medição, encosto móvel, bainha, tambor graduado, catraca, escala fixa, trava e isolante térmico. Uma peça do micrômetro que merece atenção é a catraca, ela serve como um dispositivo de segurança que evita que o usuário exerça um aperto excessivo após posicionar a peça nas faces de medição. 3.4 Precisão do micrômetro No uso micrômetro é necessário saber como medir sua precisão e entender como funciona para então determiaar as medidas dos objetos que deseja. Primeiro precisa-se calcular o valor da precisão. Esse valor é dado pela seguinte fórmula: S =p/n S = precisão; p = valor do passo; n = número de divisões da escala circular. O valor da precisão (S), portanto, se encontra no valor do passo, que é dado por 0,5 mm, dividido pelo número de divisões, 50 divisões. S=0,5/ S= 0,01 mm. Ao manusear o micrômetro é proposto que sejam seguidas algumas recomendações para evitar possíveis erros ou acidentes. Utilizar um micrômetro requer mais delicadeza e suavidade, garanta que as faces de medição estejam limpas. Use a catraca para aproximar a parte móvel do micrômetro ao objeto a ser medido, tendo cautela para não exercer muita força. Procure segurar o micrômetro pela base de fixação, onde há o isolamento térmico, isso irá evitar a alteração de temperatura durante a
medição, além de ser mais confortável, prefira trabalhar em ambientes climatizados ou abaixo de 20°C, caso contrário a dilatação térmica terá que ser levada em conta na hora de fazer os cálculos. Por fim, não esqueça de conferir se o objeto está no lugar correto, use a trava de segurança para certificar-se disso. Após as certificações, para a medição o processo é bem simples. O primeiro passo é posicionar o objeto no local, depois basta olhar na escala fixa até onde o tambor se deslocou, esse valor será a parte inteira. A segunda parte descobre-se ao observar as medidas no tambor, a marca que tiver mais próxima do traço principal da escala fixa será somada ao valor inteiro e assim o valor total é encontrado. Observe a imagem abaixo: Imagem 6 – Fonte: autor. I) Analisar o primeiro traço atrás do tambor. Os traços de cima variam de um em um milímetro e os traços de baixo variam de meio em meio milímetro, portanto a primeira parte equivale a 7 mm. II) Encontrar o traço do tambor que coincide com o traço principal da escala fixa. Na figura acima o traço 37 está encontrando a escala, portanto iremos multiplicar 37 pela precisão; 37 X0,01mm = 0,37mm. III) 𝑉𝑎𝑙𝑜𝑟 𝑡𝑜𝑡𝑎𝑙 = 7,0 𝑚𝑚 + 0,37 𝑚𝑚 + 0,5 mm= 7,87 mm. 3.0 Procedimentos:
1. Precisão do micrômetro
Tabela 1.0 – Precisão do micrômetro. Fonte: autor 2.1 Identifique o valor médio das seguintes medidas
Tabela 4.0 – media espessura fio de cabelo.Fonte: autor 4.0 Questionário
Imagem 7 – Leituras do micrometro ilustrado. Fonte: Autor
5.0 Conclusão 7 Após esse experimento, vemos que o micrômetro nos auxilia bem mais que o paquímetro quando se trata de peças bem pequenas, por ser mais preciso. Diversas atividades do dia a dia de um engenheiro, o uso de aparelhos métricos simples não é suficiente para obter-se mais precisão nos cálculos. Portanto, é de fundamental importância a precisão usando equipamentos adequados para não ocorrerem erros em serviços desta natureza. Fontes Bibliográficas S te fa ne lli , mi crôme tro mi l ímet ro ce ntesi mal leit ura uso. D i sponíve l em Disponível em: http://www.stefanelli.eng.br/micrometro-milimetro-centesimal-leitura-uso/ Acesso em 17 junho de 2020. Disponível em : http://www.industriahoje.com.br/o-que-e-um-micrometro/ Acesso em 17 de junho de 2020
