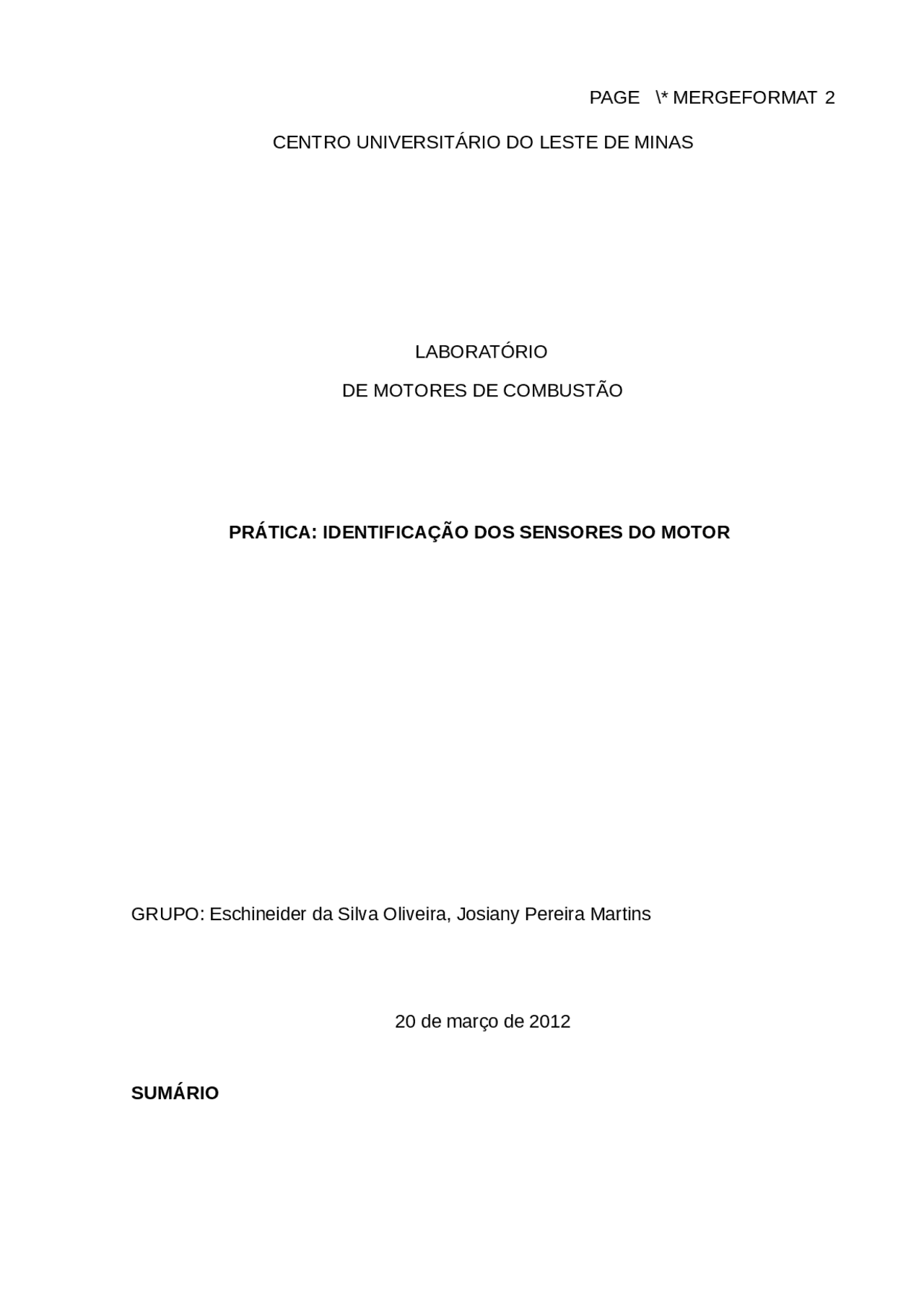

CENTRO UNIVERSITÁRIO DO LESTE DE MINAS
LABORATÓRIO
DE MOTORES DE COMBUSTÃO
PRÁTICA: IDENTIFICAÇÃO DOS SENSORES DO MOTOR
GRUPO: Eschineider da Silva Oliveira, Josiany Pereira Martins
20 de março de 2012
SUMÁRIO
PAGE \* MERGEFORMAT 2
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Relatório mot 3 (2), Provas de Engenharia Mecânica
motores de combustao
Tipologia: Provas
2012
1 / 13
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Relatório mot 3 (2) e outras Provas em PDF para Engenharia Mecânica, somente na Docsity!
CENTRO UNIVERSITÁRIO DO LESTE DE MINAS
LABORATÓRIO
DE MOTORES DE COMBUSTÃO
PRÁTICA: IDENTIFICAÇÃO DOS SENSORES DO MOTOR
GRUPO: Eschineider da Silva Oliveira, Josiany Pereira Martins
20 de março de 2012
SUMÁRIO
INTRODUÇÃO
Os sistemas de ignição e de injeção de gasolina estão baseados em mais de 100 anos de pesquisas da Bosch. Assim, muitos fabricantes de automóveis têm a Bosch como fornecedora de seu equipamento original, o que assegura sua liderança no mercado de peças de reposição. Além de um programa completo que abrange milhares de itens de injeção a gasolina, a Bosch também oferece as peças de reposição e desgaste correspondentes para autopeças e oficinas.
Melhor rendimento com mais economia
a quantidade de combustível ideal para o volume de ar admitido, gerando a perfeita relação ar/combustível, que é chamada de mistura.
Quanto mais adequada a mistura, melhor o rendimento e a economia, com uma menor emissão de gases poluentes. Os sistemas de injeção são constituídos basicamente por sensores e atuadores.
Sensores
São componentes que estão instalados em vários pontos do motor e servem para enviar informações à unidade de comando (sinais de entrada). Ex.: sensor de temperatura.
Atuadores
São componentes que recebem informações da unidade de comando e atuam no sistema de injeção, variando o volume de combustível que o motor recebe, corrigindo o ponto de ignição, marcha lenta, etc. Ex.: atuador de marcha lenta.
Os sistemas de injeção podem ser de dois tipos: Multiponto (LE-Jetronic e Motronic) e Monoponto (Mono Motronic).
1.0) OBJETIVOS
Conhecer as funções e saber identificar os principais componentes de um sistema de injeção eletrônica convencional.
2.0) ESPECIFICAÇÃO E DESCRIÇÃO DOS COMPONENETES
Bicos injetores (BOCH 0280 140 577)
Sensor de detonação (0 261 231 079)
“Bater pino” pode danificar permanentemente o motor. Os sensores de detonação fixados diretamente no bloco do motor registram as vibrações do motor (bater pino) e transferem esses dados para unidade de comando. Esses dados são então usados para corrigir o problema e garantir uma combustão mais suave. Isso resulta na melhoria da eficiência e maior vida útil.
Sensor de oxigênio (Rochester 222145)
Mede a concentração de oxigênio nos gases de escape. Esses sensores contribuem de forma decisiva
para assegurar valores baixos de emissão de gases poluentes e uma boa economia de combustível. Como inventora da sonda lambda, a Bosch é líder em equipamentos originais e vendas de peças de reposição. Possui a maior cobertura de mercado oferecendo, além da linha standard, a linha de sondas universais que, com apenas 9 modelos, atende à maioria dos veículos.
Válvula de alivio da linha de combustível (Boch 0 580 453 482)
Uma válvula de prioridade que dirige o fluxo de uma entrada para pelo menos duas saídas, e que compensa as forças induzidas por fluxo que tendem a limitar o fluxo para uma de suas saídas. A válvula possui uma câmara de válvula formada em um corpo , e a entrada.
Motor de arranque ( Delco Remy 9000846 9F 111).
O motor de partida ou motor de arranque, como também é conhecido, tem a única e importante função de iniciar o movimento do motor de combustão. Por esse motivo necessita pouca manutenção.
Acionado eletricamente com ajuda da bateria, o motor de partida transforma a energia elétrica que recebe em energia mecânica, impulsionando o motor para a partida e garantindo um torque inicial elevado, já que neste momento existe resistência ao movimento, por causa da compressão e atrito do pistão, biela, árvore de manivelas, mancais, viscosidade do óleo e temperatura do motor. Os principais componentes que fazem parte do pacote eletromecânico de um motor de partida são carcaça, bobina de campo, induzido, porta-escovas e mancal dianteiro. O acionamento é feito por meio de um pinhão, que faz interface com o motor de combustão. Também faz parte o solenóide ou chave magnética, responsável pelo acionamento mecânico do pinhão através de um sistema de alavanca e pela ligação do terminal motor à bateria, através do disco de contato.
Sensor de pressão de óleo ( Bosch 4921473 )
Monitora a pressão do óleo, pressão do combustível, pressão do coletor de admissão e pressão do ambiente. Fornece dados confiáveis à unidade de comando para garantir seu funcionamento com a relação ideal de ar/combustível. Além de operarem com confiabilidade e precisão, os sensores de pressão Bosch apresentam tempos de resposta extremamente rápidos.
Sensor de posição de borboleta (Bosh 0 261 211 003)
Está fixado no corpo da borboleta e é acionado através do eixo da borboleta de aceleração. Este dispositivo informa para a unidade de comando todas as posições da borboleta de aceleração. Desta maneira, a unidade de comando obtém informações mais precisas sobre os diferentes regimes de funcionamento do motor, utilizando-as para influenciar também na quantidade de combustível pulverizado.
Sensor de pressão absoluta ( Boch 0261 230022)
Debímetro ou sensor de massa de ar (0280202208) Mede de forma rápida e precisa o fluxo de ar momentâneo no motor para que a relação específica de ar/combustível possa ser mantida. Isso garante uma combustão ideal do motor, com duplo benefício de baixo nível de emissões nocivas e maior eficiência.
Velas (NGK – BKRGEEKC 93248331) A função da vela de ignição é conduzir a alta voltagem elétrica para o interior da câmara de combustão, convertendo-a em faísca para inflamar a mistura ar/ combustível. Apesar de sua aparência simples, é uma peça que requer para sua concepção a aplicação de tecnologia sofisticada, pois o seu perfeito desempenho está diretamente ligado ao rendimento do motor, os níveis de consumo de combustível, a maior ou a menor carga de poluentes nos gases expelidos pelo escape.
UCE (0 261 208 449)
Para controlar o motor mantendo o desempenho e o rendimento em níveis ótimos, a unidade de comando eletrônico coleta informações de diversos componentes/ sensores estrategicamente instalados. Com esses dados, calcula o tempo de injeção (tempo de abertura das válvulas injetoras) e o ângulo de avanço de ignição para cada regime de trabalho do motor. Com base no sinal dos sensores, a UCE pode ainda controlar o sistema de partida a frio (veículos a álcool), o ventilador de arrefecimento (nota 3), o desligamento da embreagem do compressor do condicionador de ar, ou outros sistemas. A maioria das unidade de comando eletrônico possuem sistema de auto-diagnóstico, por isso podem detectar diversas anomalias. Quando isso acontece, a UCE grava um código de defeito em sua memória (nota 4), acende a lâmpada de diagnóstico e ativa o procedimento de emergência Recovery
Válvula de alivio da linha de óleo (não tinha número)
É um acessório composto por uma mola, um alojamento e uma vedação, que permite a passagem do óleo do meio externo para o meio interno do elemento filtrante. Esta válvula funciona por diferença de pressão entre a entrada do óleo sujo e a saída do óleo filtrado.
4.0) CONCLUSÃO
Conclui-se que cada vez mais a uma grande necessidade de instalação de sensores devido ao grande avanço da tecnologia dos motores de combustão interna. Os sensores são responsáveis pela identificação das falhas mais de imediato facilitando a solução do prblema.
Disponível em: http://www.ngkntk.com.br/direct/p1.html (acesso em 23/03/2012 às 21:56)
Disponível em: h�p://www.ebah.com.br/content/ABAAABfXoAG/injecao-eletronica (acesso em 23/03/2012 às 23:56)
