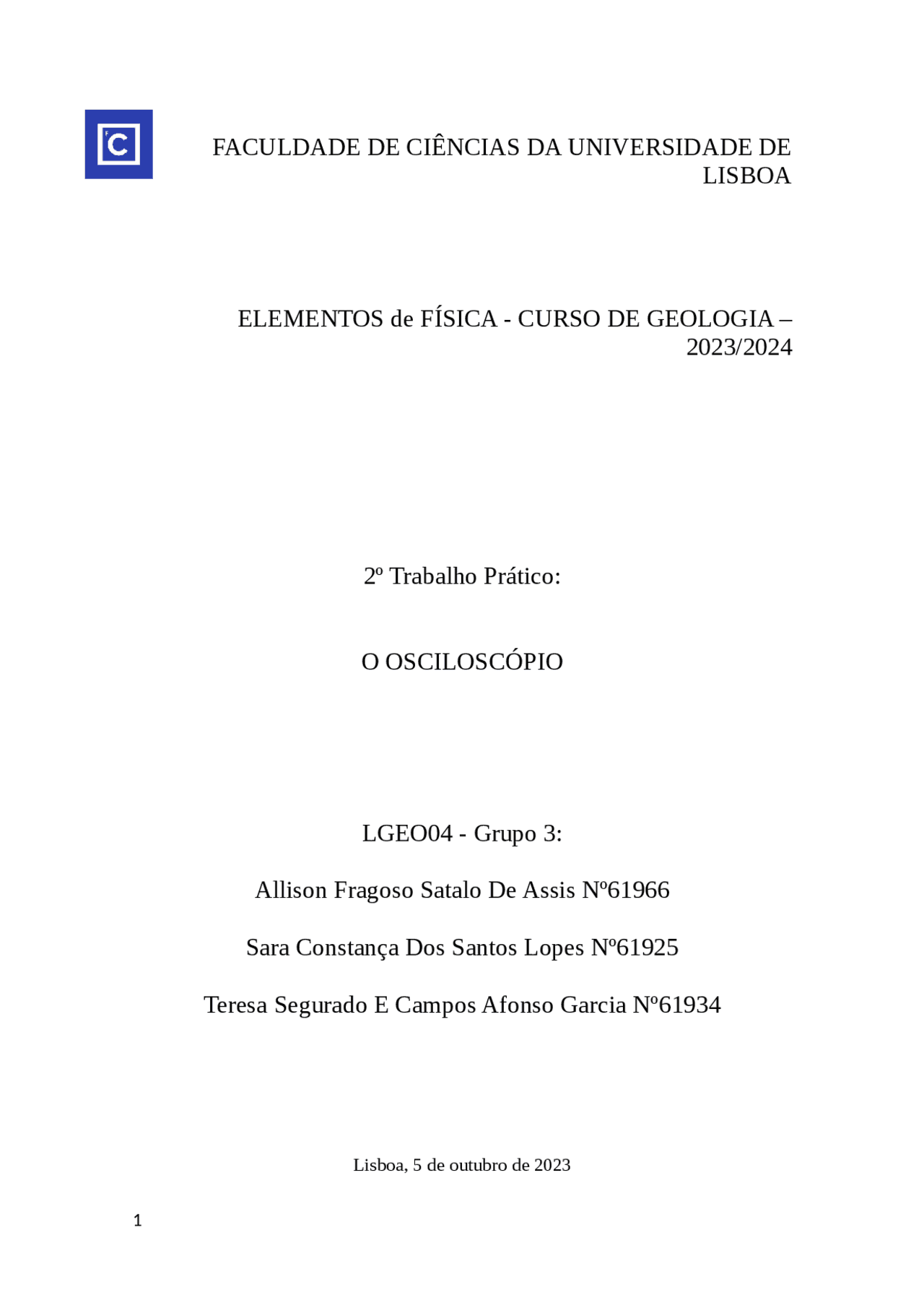

FACULDADE DE CIÊNCIAS DA UNIVERSIDADE DE
LISBOA
ELEMENTOS de FÍSICA - CURSO DE GEOLOGIA –
2023/2024
2º Trabalho Prático:
O OSCILOSCÓPIO
LGEO04 - Grupo 3:
Allison Fragoso Satalo De Assis Nº61966
Sara Constança Dos Santos Lopes Nº61925
Teresa Segurado E Campos Afonso Garcia Nº61934
Lisboa, 5 de outubro de 2023
1
pf3
pf4

Pré-visualização parcial do texto

Baixe Relatório Multimetro e outras Exercícios em PDF para Física, somente na Docsity!

FACULDADE DE CIÊNCIAS DA UNIVERSIDADE DE

LISBOA

ELEMENTOS de FÍSICA - CURSO DE GEOLOGIA –

2º Trabalho Prático:

O OSCILOSCÓPIO

LGEO04 - Grupo 3:

Allison Fragoso Satalo De Assis Nº

Sara Constança Dos Santos Lopes Nº

Teresa Segurado E Campos Afonso Garcia Nº

Lisboa, 5 de outubro de 2023

Resumo

Para realizar esta atividade prática trabalhámos com um osciloscópio, que é um aparelho usado para representar sinais elétricos num gráfico com dois eixos. O eixo vertical representa a amplitude dos sinais ( V ) e o eixo horizontal representa o período ( μs ). Usámos também um gerador de sinais e um multímetro. A partir dos gráficos foi possível calcular a amplitude máxima, a amplitude pico-a-pico, o período e a frequência dos sinais elétricos. Esta experiência teve como objetivo comparar os valores de amplitude obtidos a partir dos cálculos efetuados usando os dados representados no osciloscópio com as medidas efetuadas pelo multímetro e comparar os valores de frequência marcados no gerador de sinais com os valores previstos pelos cálculos.

Discussão dos resultados e método experimental

Começámos por emparelhar o osciloscópio com o gerador de sinais e o multímetro (configurado para medir a amplitude em volts). Colocámos o gerador de sinais com uma frequência de 1000 Hz e uma amplitude de 4 V , e efetuámos a leitura do referencial representado no ecrã do osciloscópio (em sinais sinusoidais) e com os valores recolhidos medimos a amplitude ( V ) e o período da tensão sinusoidal ( μs ). Determinação da amplitude: Incerteza 2 V /div – 1div então 0,2div – 0,4 V

Vpp = 2 Vo = 8 V ± 0,025 V então Vo = 4 V ± 0,4 V

Vef medida pelo multímetro = 2,82 V Vef = 0,707 * Vo = 2,828 V Determinação do período: Incerteza 250 μs - 1div então 250/10 = 25 μs 18 subdivisões 18/5=3,

250 * 3,6 = 900 μs (25/900)100 = 2,7% T = 900 μs ± 2,7% = 0.0009s ± 2,7%

T = 1/F então F = 1/ T = 1/0,0009 = 1111,1 Hz ± 2,7% Fgerador = 1108Hz

  1. a) w=6283 rad/s T=2π/6283 ⇔ T=0,001s (1ms) Amplitude= 2V Base de tempo: 0,5ms/cm f= 1000Hz Para V1: onda senoidal com T=1ms e amplitude 2,0V Para V2: onda senoidal com T=1ms e amplitude 2,0V (grafuco)

Conclusão

Esta atividade prática ensinou-nos a analisar a representação de sinais elétricos e a calcular certas grandezas relacionadas, como a frequência, a amplitude e o período. Os resultados obtidos experimentalmente foram satisfatórios e estão de acordo com o que era esperado, dentro dos valores de incerteza, comprovando assim, a possibilidade de usarmos o osciloscópio para medir tensões elétricas e frequência de sinais elétricos com alguma precisão.
