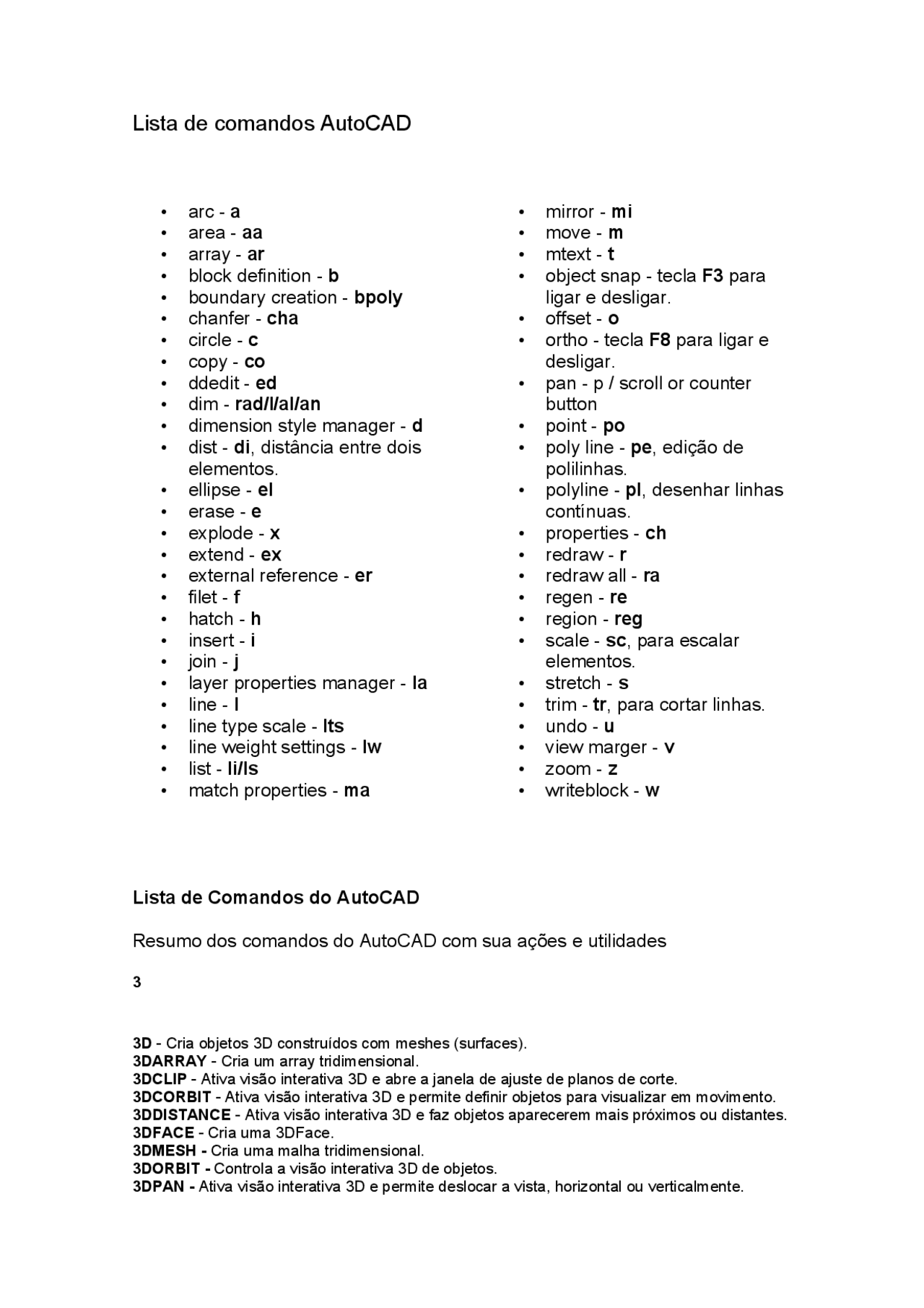

Lista de comandos AutoCAD
• arc - a
• area - aa
• array - ar
• block definition - b
• boundary creation - bpoly
• chanfer - cha
• circle - c
• copy - co
• ddedit - ed
• dim - rad/l/al/an
• dimension style manager - d
• dist - di, distância entre dois
elementos.
• ellipse - el
• erase - e
• explode - x
• extend - ex
• external reference - er
• filet - f
• hatch - h
• insert - i
• join - j
• layer properties manager - la
• line - l
• line type scale - lts
• line weight settings - lw
• list - li/ls
• match properties - ma
• mirror - mi
• move - m
• mtext - t
• object snap - tecla F3 para
ligar e desligar.
• offset - o
• ortho - tecla F8 para ligar e
desligar.
• pan - p / scroll or counter
button
• point - po
• poly line - pe, edição de
polilinhas.
• polyline - pl, desenhar linhas
contínuas.
• properties - ch
• redraw - r
• redraw all - ra
• regen - re
• region - reg
• scale - sc, para escalar
elementos.
• stretch - s
• trim - tr, para cortar linhas.
• undo - u
• view marger - v
• zoom - z
• writeblock - w
Lista de Comandos do AutoCAD
Resumo dos comandos do AutoCAD com sua ações e utilidades
3D 3DARRAY - Cria objetos 3D construídos com meshes (surfaces). - Cria um array tridimensional. 3DCLIP 3DCORBIT - Ativa visão interativa 3D e abre a janela de ajuste de planos de corte. - Ativa visão interativa 3D e permite definir objetos para visualizar em movimento. 3DDISTANCE 3DFACE - Cria uma 3DFace. - Ativa visão interativa 3D e faz objetos aparecerem mais próximos ou distantes. 3DMESH - 3DORBIT - Cria uma malha tridimensional.Controla a visão interativa 3D de objetos. 3DPAN - Ativa visão interativa 3D e permite deslocar a vista, horizontal ou verticalmente.
3DPOLY -tridimensional. Cria uma polyline com segmentos retos usando o linetype CONTINUOUS no espaço 3DSIN - 3DSOUT - Importa um arquivo do 3D-Studio. Exporta um arquivo para o 3D-Studio. 3DSWIVEL - 3DZOOM - Ativa visão interativa 3D de forma que se possa dar zoom para dentro e para fora. Ativa visão interativa 3D e simula o efeito de rodar a câmara.
A ABOUT - ACISIN - Importa um arquivo ACIS.Exibe informações sobre o AutoCAD. ACISOUT - ADCCLOS - Exporta objetos sólidos para arquivos ACIS. Fecha o DesignCenter. ADCENTER - ADCNAVIGATE - Gerencia o conteúdo do DesignCenter. Direciona o Desktop do AutoCAD DesignCenter para o nome de arquivo, diretório, ou caminho de rede que você especifique. ALIGN - Alinha objetos com outros objetos em 2D ou 3D. AMECONVERT - APERTURE - Controla o tamanho do cursor de OSNAP. Converte modelos sólidos AME para objetos sólidos do AutoCAD. APPLOAD -AutoCAD. Carrega e descarrega aplicações e define quais aplicações carregar no início do ARC - AREA - Cria um arco. Calcula a área e o perímetro de objetos ou de regiões definidas. ARRAY - ARX - Carrega, descarrega e provê informações sobre aplicações ObjectARX. Cria cópias múltiplas de objetos numa disposição definida. ATTDEF - ATTDISP - Cria uma definição de atributo. Controla a visibilidade de atributos globalmente. ATTEDIT ATTEXT - - Muda informações de atributos. Extrai dados de atributos. ATTREDEF - AUDIT - Avalia a integridade de um desenho. Redefine um bloco e atualiza os atributos associados.
B BACKGROUND - BASE - Define o ponto base de inserção para o desenho corrente. Define um fundo para sua cena. BHATCH - BLIPMODE Preenche uma área fechada ou objetos selecionados com um padrão de hachura. - Controla a exibição de marcadores (blips). BLOCK BLOCKICON - Cria uma definição de bloco com os objetos que você seleciona. - Gera ícones de preview para blocos criados com versões anteriores. BMPOUT BOUNDARY - - Salva objetos selecionados para arquivo bitmap. Cria um Region ou uma Polyline a partir de uma área fechada. BOX - BREAK - Cria uma caixa sólida tridimensional. Apaga parte de um objeto ou divide um objeto em dois. BROWSER - Dispara o visualizador de Web default definido no Registry do Windows.
C CAL - CAMERA - Calcula expressões matemáticas e geométricas. Define localizações de câmara e alvo. CHAMFER - CHANGE - Muda as propriedades de objetos existentes. Chamfra arestas de objetos CHPROP -estilo de plotagem de um objeto. Muda a cor, layer, linetype, fator de escala de linetype, peso da linha, espessura, e CIRCLE - CLOSE - Fecha o desenho corrente.Cria um círculo.
EXPLODE - EXPORT - Salva objetos em outros formatos de arquivo. Quebra (desagrupa) um objeto composto em seus objetos componentes. EXPRESSTOOLS - EXTEND - Extende (estica) um objeto até atingir outro objeto. Ativa o AutoCAD Express Tools se estiver instalado e desativado. EXTRUDE - Cria primitivas sólidas únicas extrudando um objeto bidimensional existente.
F FILL -espessura Controla o preenchimento de multi-linhas, traces, solids, hatch's, e polylines com FILLET - FILTER - Arredonda e fileta arestas de objetos.Cria filtros reutilizáveis para selecionar objetos com base em propriedades. FIND - FOG - Provê uma simulação visual para uma distância de um objeto.Procura, substitui, seleciona ou aproxima textos especificados.
G GRAPHSCR - GRID - Mostra uma grade de pontos no ViewPort corrente. Alterna entre as janelas de texto e gráfica. GROUP - Cria um conjunto nomeado de objetos.
H HATCH - HATCHEDIT - Preenche um perímetro especificado com uma hachura. Modifica uma hachura existente. HELP HIDE - (F1) Regenera um modelo tridimensional apagando pedaços ocultos de objetos encobertos - Exibe o Help OnLine. por outros. HYPERLINK - Anexa um hiperlink a um objeto gráfico ou modifica um hiperlink existente. HYPERLINKOPTIONS -hiperlink. Controla a visibilidade do cursor do hiperlink e exibição dos tópicos de
I ID - IMAGE - Exibe os valores de coordenadas de um ponto. Gerencia imagens. IMAGEADJUST - IMAGEATTACH - Controla a exibição de imagens quanto a brilho, contraste e decaimento.Anexa uma nova imagem ao desenho corrente. IMAGECLIP - IMAGEFRAME - Cria novos limites de corte para um objeto imagem. Controla se o AutoCAD mostra a borda da imagem ou esconde-a. IMAGEQUALITY - IMPORT - Importa arquivos em vários formados. Controla a qualidade da exibição das imagens. INSERT - INSERTOBJ - Insere um bloco nomeado ou um desenho no desenho corrente. Insere um objeto ligado ou embutido. INTERFERE - INTERSECT - Cria um sólido composto a partir de um volume comum a dois ou mais sólidos.Cria objetos sólidos ou regiões a partir da interseção de dois ou mais objetos ou regiões e remove as áreas fora da intersecção. ISOPLANE - Especifica o plano isométrico corrente.
L LAYER - LAYOUT - Gerencia camadas (layers) e suas propriedades. Cria um novo layout e renomeia, copia, salva, ou deleta um layout existente.
LAYOUTWIZARD -página e de plotagem para um novo layout. Inicia o assistente de Layout, no qual você pode designar ajustes de LEADER - LENGTHEN - Cria uma linha que conecta uma anotação a um objeto do desenho. Confere um novo comprimento a um objeto. LIGHT - LIMITS - Gerencia luzes e efeitos de iluminação. Define e controla os limites do desenho e a exibição da grade de pontos (grid). LINE - LINETYPE - Cria segmentos de reta (linhas). Cria, carrega e seleciona tipos de linhas. LIST - LOAD - Mostra informações da base de dados do desenho para os objetos selecionados. Torna shapes disponíveis para uso pelo comando SHAPE. LOGFILEOFF - LOGFILEON - Grava o conteúdo da janela de texto em um arquivo. Fecha o arquivo de Log aberto por LOGFILEON. LSEDIT - LSLIB - Mantém bibliotecas de objetos paisagem. Edita um objeto paisagem. LSNEW - LTSCALE - Adiciona itens realísticos de paisagem como árvores e bosques ao seu desenho. Define o fator de escala de linetype. LWEIGHT - Define o peso (espessura) de linha corrente, opções e unidades de peso de linha.
M MASSPROP - MATCHPROP - Calcula e mostra as propriedades de massa de regions e solids Copia as propriedades de um objeto para outro(s). MATLIB - MEASURE - Importa e exporta materiais de e para uma biblioteca de materiais. Coloca objetos POINT ou blocos a intervalos medidos ao longo de um objeto. MENU - MENULOAD - Carrega o arquivo de menu. Carrega arquivos de menus parciais. MENUUNLOADD - MINSERT - Insere instâncias múltiplas de um bloco em um array retangular. Descarrega arquivos de menus parciais. MIRROR - MIRROR3D - Cria uma cópia espelhada (invertida) de objetos. Cria uma cópia espelhada (invertida) de objetos em relação a um plano. MLEDIT - MLINE - Cria múltiplas linhas (mline) paralelas Edita múltiplas linhas (mline) paralelas. MLSTYLE - MODEL - Troca entre uma aba de Layout e a aba de Model. Define um estilo para múltiplas linhas (mline) paralelas. MOVE - MSLIDE - Move objetos a uma distância e direção especificadas. Cria um arquivo de slide a partir da imagem corrente de uma janela. MSPACE - MTEXT - Cria texto multilinhas. Troca do modo paper space para o model space. MULTIPLE - MVIEW - Cria janelas e ativa janelas flutuantes (vports) existentes. Repete o próximo comando até cancelar. MVSETUP - Define especificações de vistas de um desenho.
N NEW - Cria um novo arquivo de desenho.
O OFFSET - OLELINKS - Cria círculos concêntricos, linhas paralelas e curvas paralelas. Atualiza, muda e cancela existentes ligações OLE. OLESCALE - OOPS - Restaura objetos deletados (apagados). Mostra caixas de diálogo de propriedades OLE. OPEN - OPTIONS - Abre um arquivo de desenho existente. Personaliza opções do AutoCAD. ORTHO - OSNAP - Restringe movimentos do cursor às direções ortogonais.Define modos de OSNAP.
referenciado. REFEDIT - Seleciona uma referência para edição. REFSET -objetos referenciados. Adiciona ou remove objetos de um conjunto de objetos durante uma edição de REGEN - REGENALL - Regenera o desenho e renova a janela corrente. Regenera o desenho e renova todas as janelas. REGENAUTO - REGION - Cria um objeto REGION a partir de um conjunto de seleção de objetos existentes. Controla a regeneração automática de um desenho. REINIT -programáveis. Reinicializa o mouse, mesa digitalizadora, portas e arquivo de parâmetros RENAME - RENDER - Cria imagens sombreadas ou foto-realísticas a partir de um wireframe ou modeloMuda nomes de objetos. sólido. RENDSCR - Re-exibe a última imagem renderizada. REPLAY - RESUME - Exibe uma imagem BMP, TGA, or TIFF.Continua um script interrompido. REVOLVE - REVSURF - Cria sólidos de revolução girando objetos 2D em torno de um eixo.Cria uma superfície de revolução em torno de um eixo. RMAT - ROTATE - Gerencia materais de renderização. Rotaciona objetos em torno de um ponto base. ROTATE3D - RPREF - Define preferências de renderização. Rotaciona objetos em torno de um eixo tridimensional. RSCRIPT - RULESURF - Cria um script que se repete continuamente. Cria uma superfície a partir da ligação entre duas curvas.
S SAVE - SAVEAS - Salva o desenho com o nome corrente ou com outro nome. Salva um desenho ainda não nomeado ou renomeia o desenho corrente. SAVEIMG - SCALE - Amplia ou reduz objetos selecionados igualmente nas direções X, Y, e Z. Salva uma imagem renderizada. SCENE - SCRIPT - Gerencia cenas no model space.Executa uma seqüência de comandos a partir de um script. SECTION - SELECT - Coloca objetos selecionados no conjunto de seleção anterior. Usa a interseção de um plano e sólidos para criar um REGION. SETUV - SETVAR - Aplica materiais em objetos. Lista ou muda os valores das variáveis de sistema. SHADEMODE - SHAPE - Insere um shape. Sombreia os objetos da janela corrente. SHELL - SHOWMAT - Acessa comandos do sistema operacional. Lista o tipo de material e o método de aplicação para um determinado objeto. SKETCH - SLICE - Fatia um conjunto de sólidos com um plano. Cria uma série de segmentos de linhas a mão livre. SNAP - SOLDRAW - Restringe o movimento do cursor a intervalos especificados. Gera perfis e seções em janelas criadas com SOLVIEW. SOLID - SOLIDEDIT - Cria polígonos 2D preenchidos. Edita faces e arestas de objetos sólidos. SOLPROF - SPELL - Checa a ortografia de textos. Cria imagens em perfil de sólidos tridimensionais. SPHERE - SPLINE - Cria uma SPLINE quadrática ou cúbica. Cria uma esfera sólida. SPLINEDIT - STATS - Mostra estatísticas de renderização. Edita uma spline. STATUS - STLOUT - Mostra estatísticas do desenho, modos e extensões.Salva um sólido em um arquivo ASCII ou binário. STRETCH - STYLE - Cria ou modifica estilos nomeados e define o estilo corrente de seu desenho. Move ou estica objetos. STYLESMANAGER - SUBTRACT - Cria um region composto ou sólido por subtração. Exibe o Gerenciador de Estilos de Plotagem.
SYSWINDOWS - Arruma as janelas.
T TABLET - TABSURF - Calibra, configura, e liga/desliga uma mesa digitalizadora. Cria uma superfície tabular a partir de uma curva geradora e um vetor de direção. TEXT - TEXTSCR - Cria um texto mostrando na tela somente após ser totalmente digitado. Abre a janela de textos. TIME - TOLERANCE - Mostra estatísticas de data e hora de um desenho. Cria tolerâncias geométricas. TOOLBAR - TORUS - Cria um sólido em forma de donut. Mostra, esconde e personaliza barras de ferramentas. TRACE - TRANSPARENCY - Cria linhas sólidas. Controla se o fundo de uma imagem é transparente ou opaco. TREESTAT - TRIM - Trima (corta) objetos nas arestas de outros objetos. Mostra informação sobre o índice espacial corrente do desenho.
U U - UCS - Desfaz a operação mais recente. Gerencia o sistema de coordenadas do usuário. UCSICON - UCSMAN - Gerencia sistemas de coordenadas de usuário.Controla a visibilidade e localização do ícone do UCS. UNDEFINE -AutoCAD. Permite um comando definido na aplicação sobrepujar um comando interno do UNDO - UNION - Desfaz o efeito de comandos. Cria um region composto ou um sólido por adição. UNITS - Controla o formato de exibição de coordenadas e ângulos e determina a precisão.
V VBAIDE - VBALOAD - Exibe o Editor Visual Basic. Carrega um projeto global VBA na sessão corrente de AutoCad. VBAMAN - VBARUN - Roda uma macro VBA.Carrega, descarrega, salva, cria, embute e extrai projetos VBA. VBASTMT - VBAUNLOAD - Executa um comando VBA na linha de comando do AutoCAD. Descarrega um projeto global VBA. VIEW - VIEWRES - Salva e restaura janelas denominadas. Ajusta a resolução para objetos na janela corrente. VLISP - VPCLIP - Mostra o ambiente interativo do Visual LISP. Clipa objetos janelas. VPLAYER - VPOINT - Define um ponto de visão para uma visualização 3D do desenho. Define visibilidade dentro de janelas. VPORTS - VSLIDE - Mostra uma imagem de slide na janela corrente. Divide a área de desenho em múltiplas janelas justapostas ou flutuantes.
W WBLOCK - WEDGE - Cria um sólido 3D com uma face inclinada (cunha). Grava objetos ou blocos do desenho para um arquivo. WHOHAS - WMFIN - Importa um arquivo Windows metafile. Mostra informações de propriedade para arquivos de desenho abertos. WMFOPTS - WMFOUT - Salva objetos em um arquivo Windows metafile. Define opções para WMFIN.
