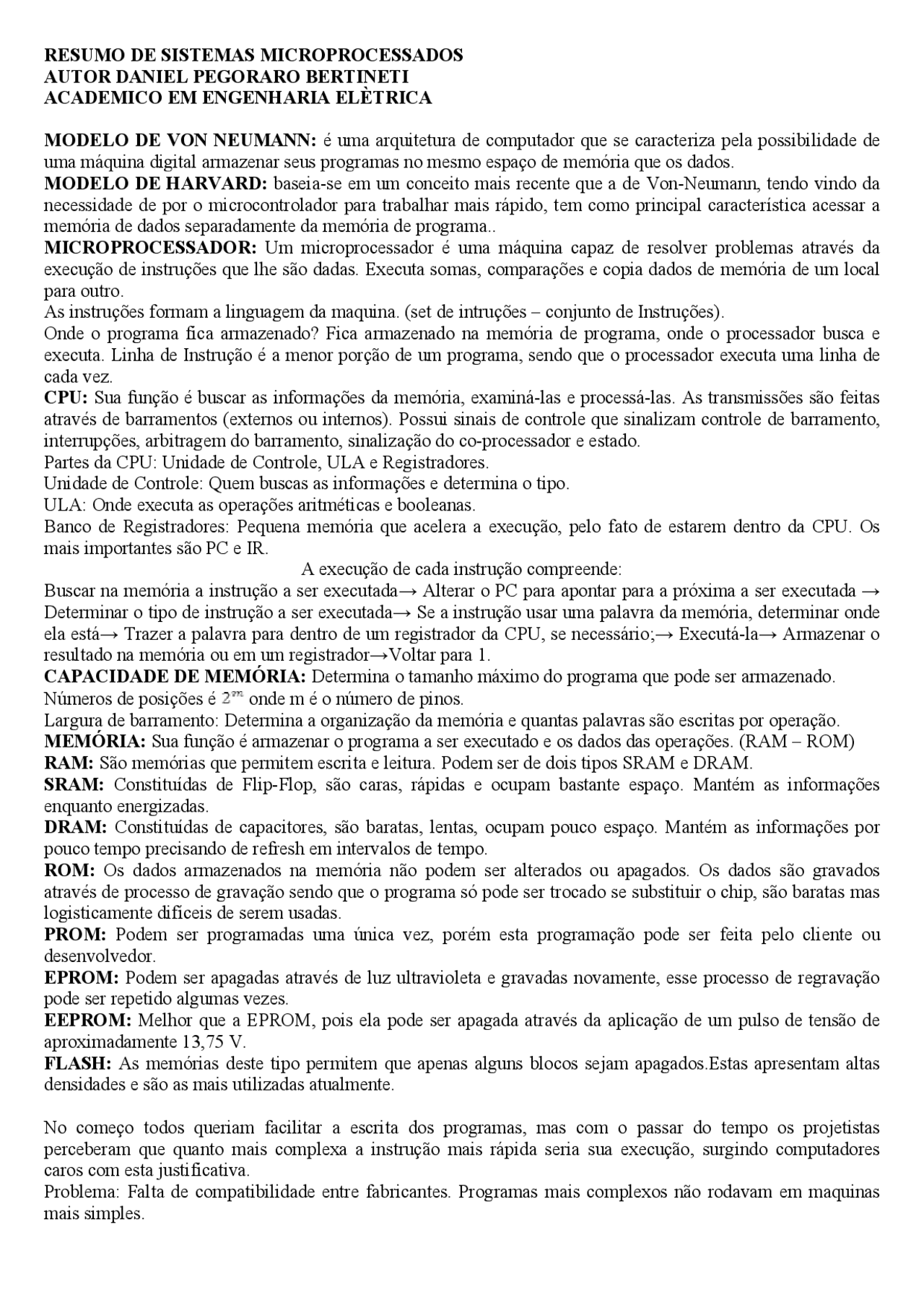

RESUMO DE SISTEMAS MICROPROCESSADOS
AUTOR DANIEL PEGORARO BERTINETI
ACADEMICO EM ENGENHARIA ELÈTRICA
MODELO DE VON NEUMANN: é uma arquitetura de computador que se caracteriza pela possibilidade de
uma máquina digital armazenar seus programas no mesmo espaço de memória que os dados.
MODELO DE HARVARD: baseia-se em um conceito mais recente que a de Von-Neumann, tendo vindo da
necessidade de por o microcontrolador para trabalhar mais rápido, tem como principal característica acessar a
memória de dados separadamente da memória de programa..
MICROPROCESSADOR: Um microprocessador é uma máquina capaz de resolver problemas através da
execução de instruções que lhe são dadas. Executa somas, comparações e copia dados de memória de um local
para outro.
As instruções formam a linguagem da maquina. (set de intruções – conjunto de Instruções).
Onde o programa fica armazenado? Fica armazenado na memória de programa, onde o processador busca e
executa. Linha de Instrução é a menor porção de um programa, sendo que o processador executa uma linha de
cada vez.
CPU: Sua função é buscar as informações da memória, examiná-las e processá-las. As transmissões são feitas
através de barramentos (externos ou internos). Possui sinais de controle que sinalizam controle de barramento,
interrupções, arbitragem do barramento, sinalização do co-processador e estado.
Partes da CPU: Unidade de Controle, ULA e Registradores.
Unidade de Controle: Quem buscas as informações e determina o tipo.
ULA: Onde executa as operações aritméticas e booleanas.
Banco de Registradores: Pequena memória que acelera a execução, pelo fato de estarem dentro da CPU. Os
mais importantes são PC e IR.
A execução de cada instrução compreende:
Buscar na memória a instrução a ser executada→ Alterar o PC para apontar para a próxima a ser executada →
Determinar o tipo de instrução a ser executada→ Se a instrução usar uma palavra da memória, determinar onde
ela está→ Trazer a palavra para dentro de um registrador da CPU, se necessário;→ Executá-la→ Armazenar o
resultado na memória ou em um registrador→Voltar para 1.
CAPACIDADE DE MEMÓRIA: Determina o tamanho máximo do programa que pode ser armazenado.
Números de posições é onde m é o número de pinos.
Largura de barramento: Determina a organização da memória e quantas palavras são escritas por operação.
MEMÓRIA: Sua função é armazenar o programa a ser executado e os dados das operações. (RAM – ROM)
RAM: São memórias que permitem escrita e leitura. Podem ser de dois tipos SRAM e DRAM.
SRAM: Constituídas de Flip-Flop, são caras, rápidas e ocupam bastante espaço. Mantém as informações
enquanto energizadas.
DRAM: Constituídas de capacitores, são baratas, lentas, ocupam pouco espaço. Mantém as informações por
pouco tempo precisando de refresh em intervalos de tempo.
ROM: Os dados armazenados na memória não podem ser alterados ou apagados. Os dados são gravados
através de processo de gravação sendo que o programa só pode ser trocado se substituir o chip, são baratas mas
logisticamente difíceis de serem usadas.
PROM: Podem ser programadas uma única vez, porém esta programação pode ser feita pelo cliente ou
desenvolvedor.
EPROM: Podem ser apagadas através de luz ultravioleta e gravadas novamente, esse processo de regravação
pode ser repetido algumas vezes.
EEPROM: Melhor que a EPROM, pois ela pode ser apagada através da aplicação de um pulso de tensão de
aproximadamente 13,75 V.
FLASH: As memórias deste tipo permitem que apenas alguns blocos sejam apagados.Estas apresentam altas
densidades e são as mais utilizadas atualmente.
No começo todos queriam facilitar a escrita dos programas, mas com o passar do tempo os projetistas
perceberam que quanto mais complexa a instrução mais rápida seria sua execução, surgindo computadores
caros com esta justificativa.
Problema: Falta de compatibilidade entre fabricantes. Programas mais complexos não rodavam em maquinas
mais simples.
