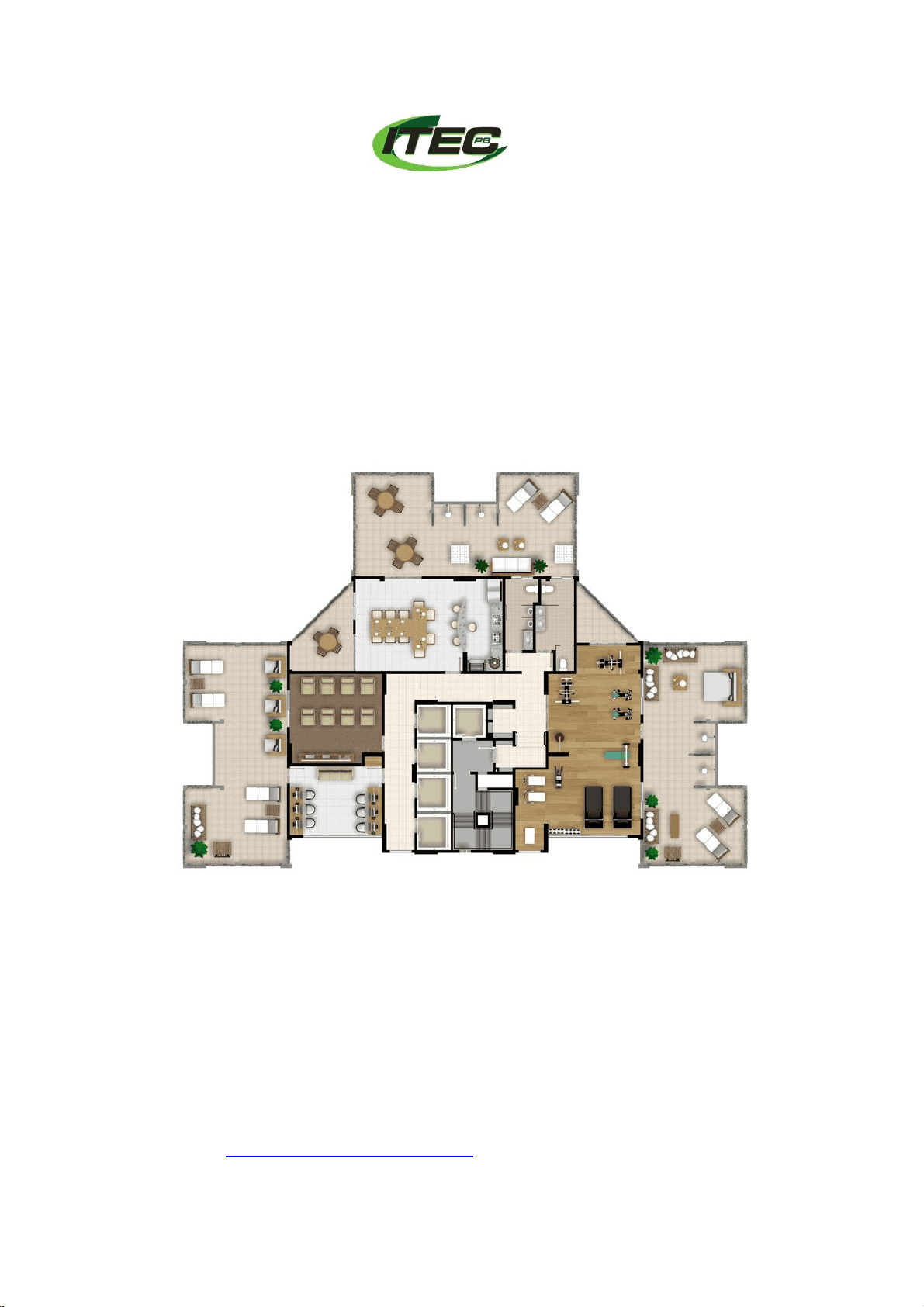

INSTITUTO TECNOLÓGICO DA PARAIBA LTDA. Educação de Nível Superior e Técnico Inscrito no CNPJ nº. 10.369.768/0001- 90 Rua Dinamérico Palmeira, S/n – Belo Horizonte – Patos – PB. CEP: 58.704- 050 – Fones: (83) 3421- 7797
APOSTILA
Noções de Desenho Arquitetônico e Construção Civil
PROFESSOR: IRENALDO B. RODRIGUES
FORMAÇÃO: SENAI-PB e MICROLINS
CURSOS: DESENHO ARQUITETURA, LEITURA E INTERPRETAÇÃO DE PROJETOS,
MESTRE DE OBRAS, WEBSDESIGNER.
EMAIL: [email protected] FONE: 83- 8845 - 5060/9303- 2377
PROFESSOR DESENHO DE ARQUITETURA: IRENALDO RODRIGUES
INSTITUTO TECNOLÓGICO DA PARAIBA LTDA. Educação de Nível Superior e Técnico Inscrito no CNPJ nº. 10.369.768/0001- 90 Rua Dinamérico Palmeira, S/n – Belo Horizonte – Patos – PB. CEP: 58.704- 050 – Fones: (83) 3421- 7797 INTRODUÇÃO
- Normas Técnicas - ABNT
- Instrumentos de desenhos 3 .Tipos de linhas
- Símbolos Usuais nos Desenhos de Arquitetura 5 .Tipos de escalas 6 .Linhas de Cotas
- Cobertas
- Escadas 9.Corte, Fachada, Perspectiva
- Leitura e interpretação de projetos
- Exercício de Linhas 12.Calculo de Área
INSTITUTO TECNOLÓGICO DA PARAIBA LTDA. Educação de Nível Superior e Técnico Inscrito no CNPJ nº. 10.369.768/0001- 90 Rua Dinamérico Palmeira, S/n – Belo Horizonte – Patos – PB. CEP: 58.704- 050 – Fones: (83) 3421- 7797
INSTRUMENTOS DE DESENHOS
ESCALIMETRO PASTA PLÁSTICA
GABARITO
SANITÁRIO LAPISEIRA 0.5mm
GRAFITE 0.5mm BORRACHA
P/ GRAFITE
GABARITO CIRCULO E RETANGULO ESQUADRO
INSTITUTO TECNOLÓGICO DA PARAIBA LTDA. Educação de Nível Superior e Técnico Inscrito no CNPJ nº. 10.369.768/0001- 90 Rua Dinamérico Palmeira, S/n – Belo Horizonte – Patos – PB. CEP: 58.704- 050 – Fones: (83) 3421- 7797
TIPOS DE LINHAS
TIPOS DE LINHAS Os projetos utilizam uma variedade de tipos de linhas, para representar objetos em várias situações. Já as instalações prediais requerem nomenclatura e convenções próprias. Vejamos algumas das convenções mais usuais: Linhas Espessuras linha^ grossa linha média linha fina Tipos linha visível (traço cheio) linha invisível (traço interrompido) linha de eixo (traços e pontos) Caracterização no projeto, das partes a conservar, a demolir e a construir: LEGENDA CORES A conservar Preta A demolir Amarela A construir Vermelha
OBS: SERÁ FEITA DEMOSTRAÇÃO DE PROJETOS COM TIPO DE LINHAS.
INSTITUTO TECNOLÓGICO DA PARAIBA LTDA. Educação de Nível Superior e Técnico Inscrito no CNPJ nº. 10.369.768/0001- 90 Rua Dinamérico Palmeira, S/n – Belo Horizonte – Patos – PB. CEP: 58.704- 050 – Fones: (83) 3421- 7797
ESCALAS - considerações de alguns autores:
"Toda representação está numa proporção definida com o objeto representado. Esta proporção é chamada de
escala". (Raisz, 1969:47)
"Escala é, então, a relação que existe entre os comprimentos de um desenho e seus correspondentes no
objeto; portanto, escala nada mais é do que uma razão de semelhança. Sendo assim, toda escala é expressa
por uma fração; essa fração é chamada Escala Numérica; sua representação gráfica chama-se escala
gráfica.
“Os comprimentos considerados no desenho são chamados distâncias gráficas e os considerados nos objetos
são chamados distâncias naturais” (Rangel, 1965:11)
Existem três tipos de escalas: Escala Real, Escalas de Redução e Escalas de ampliação.
2.8.1. Escala Real: Quando o objeto que está sendo representado no desenho, apresenta a mesma
medida do real, chamamos de Escala Real. A escala real está na razão 1 para 1, ou seja, o real está
para o desenho na razão de uma medida do real para uma medida do desenho.
2.8.2. Escala de Redução: Quando o objeto que está sendo representado é de grandes dimensões, usamos
escala de redução, para possibilitar sua representação no papel. Por exemplo, quando projetamos uma
residência, um prédio ou uma cidade.
Escala de redução são representadas da seguinte forma:
1/10 – 1/20 – 1/50 – 1/100 – 1/200 1/100 e outras.
O número 1 indica o desenho e o próximo o real.
Exemplo: 1/50 (um por cinqüenta)
Significa que um centímetro do papel representará
50 cm do real, ou seja, o desenho será reduzido 50 vezes.
TIPO DE COBERTAS
(ATRAVÉS DE MAPA)
INSTITUTO TECNOLÓGICO DA PARAIBA LTDA. Educação de Nível Superior e Técnico Inscrito no CNPJ nº. 10.369.768/0001- 90 Rua Dinamérico Palmeira, S/n – Belo Horizonte – Patos – PB. CEP: 58.704- 050 – Fones: (83) 3421- 7797 ESCADAS
- Piso é a parte horizontal do degrau (p)
- Espelho é a parte vertical do degrau, perpendicular ao piso (h)
- Bocel é a saliência (balanço) do piso sobre o espelho (b)
- Banzo é a peça ou viga lateral de uma escada
- Linha de Bomba é a linha de contorno da parte interna de uma escada entre os degraus quando estes fazem um giro de 180º.
- Bomba é o espaço entre os dois lances da escada. Dados experimentais fizeram concluir que: A altura recomendável para o espelho de uma escada deve ser no máximo de 0,18 m (dezoito centímetros). A profundidade recomendável deve ser no mínimo de 0,25 m (vinte e cinco centímetros). Blondell, arquiteto francês, estabeleceu uma fórmula empírica que permite calcular a largura do piso em função da altura do espelho e vice-versa. Esta fórmula é a seguinte:
2h + p = 0,64 m
Deve-se considerar: Altura do pé-direito; Espessura do piso superior (laje). Soma-se a altura do pé-direito + a espessura da laje do piso superior = pé-esquerdo Divide-se o resultado encontrado por 0,18 m (altura máxima permitida para espelho) Por exemplo, considerando: Altura do pé-direito = 2,70 m Espessura da laje do piso superior = 0,15 m Temos: 2,70 m + 0,15 m = 2,85 m (pé-esquerdo) 2,85 m : 0,18 m (máximo permitido para h) = 15,83 (arredondar SEMPRE para mais) = 16 degraus Onde: h = espelho P = piso a ser determinado 0,64 = constante
INSTITUTO TECNOLÓGICO DA PARAIBA LTDA. Educação de Nível Superior e Técnico Inscrito no CNPJ nº. 10.369.768/0001- 90 Rua Dinamérico Palmeira, S/n – Belo Horizonte – Patos – PB. CEP: 58.704- 050 – Fones: (83) 3421- 7797 o Em caso de uso secundário ou eventual, será permitida a redução de sua largura até o mínimo de 60 cm (sessenta centímetros). o A instalação de elevador em uma edificação não dispensa a construção de escada ou rampa. Algumas recomendações nas escadas com mais de 19 (dezenove) degraus, será obrigatório intercalar um patamar, com a profundidade mínima igual a largura da escada. as escadas deverão ter as seguintes larguras mínimas úteis: 0,90 m em edifícios residenciais unifamiliares 1,20 m em edifícios residenciais com até três pavimentos 1,50 m em edifícios de mais de três pavimentos, destinados aos locais de reunião com capacidade de até 150 (cento e cinqüenta) pessoas as escadas deverão ter as seguintes alturas de espelho: 0,18 m em escadas internas 0,15 m em escadas externas Nos projetos de escada é necessário examinar a altura livre de passagem. Trata-se da distância, medida na vertical, entre o piso do degrau e o teto. Ou seja, a laje intermediária entre um pavimento e o outro. Esta altura nunca deve ser inferior a 2,00 m (dois metros), conforme mostra a figura abaixo. Planta esquemática Sem escala sobe
TIPO DE ESCADAS
LEITURA E INTERPRETAÇÃO DE PROJETOS
LINHAS DE COTAS
(ATRAVÉS DE MAPA)
LEITURA E INTERPRETAÇÃO DE PROJETOS
CORTE, FACHADA, PESPECTIVA
(ATRAVÉS DE MAPA)
LEITURA E INTERPRETAÇÃO DE PROJETOS
LEGALIZAÇÃO DE OBRA
(ATRAVÉS DE MAPA)
