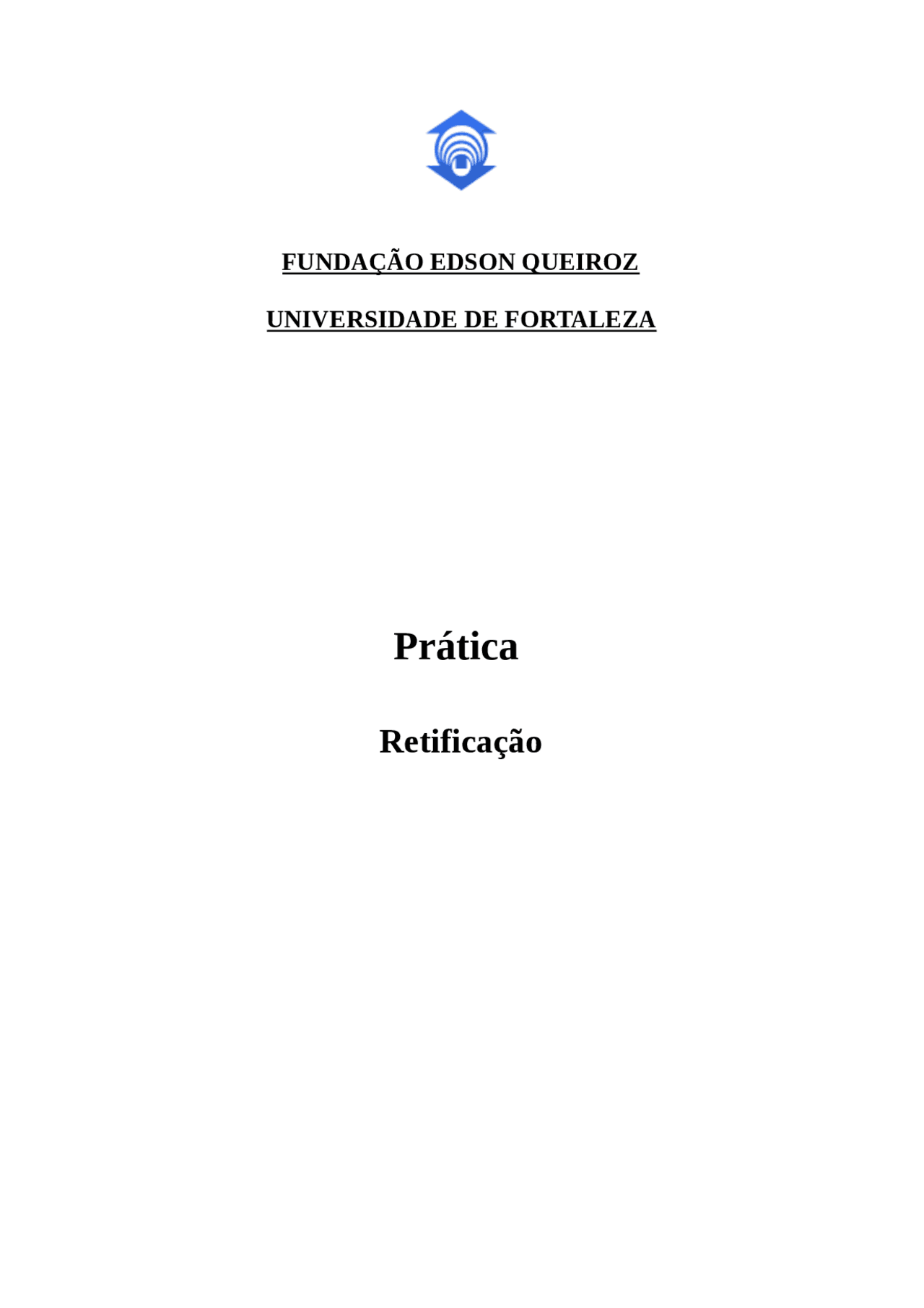

FUNDAÇÃO EDSON QUEIROZ
UNIVERSIDADE DE FORTALEZA
Prática
Retificação
Professor: Francisco Elicivaldo Lima
Aluno: Felipe Augusto Maia Martins
Data: 24/10/
Fortaleza – CE
Outubro 2010
Felipe Augusto [email protected]
PROCESSO DE USINAGEM II
Apresentação
Resumo
Apresentação do equipamento, Retificadora e seus principais componentes e leitura no rugosimetro e observação em microscópica.
Palavras-chave: Retificadora , Rebolo
Na realização deste ensaio utilizaram-se os seguintes equipamentos:
Máquina: Retificadora
Material a ser usinado: Aço ABNT 1045
Material da Ferramenta: Rebolo Oxido de Alumínio
O ensaio na maquina retificadora ocorreu no dia 20/10/2010, onde podemos observar sua retificação com e sem fluido. Inicialmente foi escolhido o material a ser usinado onde definimos que metade da peça seria retificado com fluido e outra metade sem fluido, logo após sua usinagem, o corpo de prova foi levado ao rugosimetro,onde sua leitura houve uma diferencia significativa na usinagem com fluido e sem fluido.
Na pratica desenvolvida usamos uma Retificadora plana Esse tipo de máquina retifica todos os tipos de superfícies planas: paralelas, perpendiculares ou inclinadas. Na retificadora plana, a peça é presa a uma placa magnética, fixada à mesa da retificadora. Durante a usinagem, a mesa desloca-se em um movimento retilíneo da direita para a esquerda e vice-versa, fazendo com que a peça ultrapasse o contato com o rebolo em aproximadamente 10 mm. Há também o deslocamento transversal da mesa. O movimento transversal junto com o movimento longitudinal permite uma varredura da superfície a ser usinada. O valor do deslocamento transversal depende da largura do rebolo. A retificadora plana pode ser tangencial de eixo horizontal e de topo de eixo vertical. Abaixo segue fotos e desenhos de como foi todo o processo.
Figura 1: Movimento da Mesa
Figura 2 : Movimento Cabeçote
Figura 3 : Rebolo
Figura 4:Retificação
Figura 7: Rugosimetro
Figura 8: Observação microscópica
- Conclusões e Comentários
Utilizado para a obtenção de tolerâncias apertadas e valores reduzidos de rugosidade. Depois da apresentação dos principais componentes de uma maquina retificadora e usinagem da peça com e sem fluido de corte, a pratica vem mostra a diferença e influencia que o fluido provoca na retificação de uma peça e sua rugosidade.
