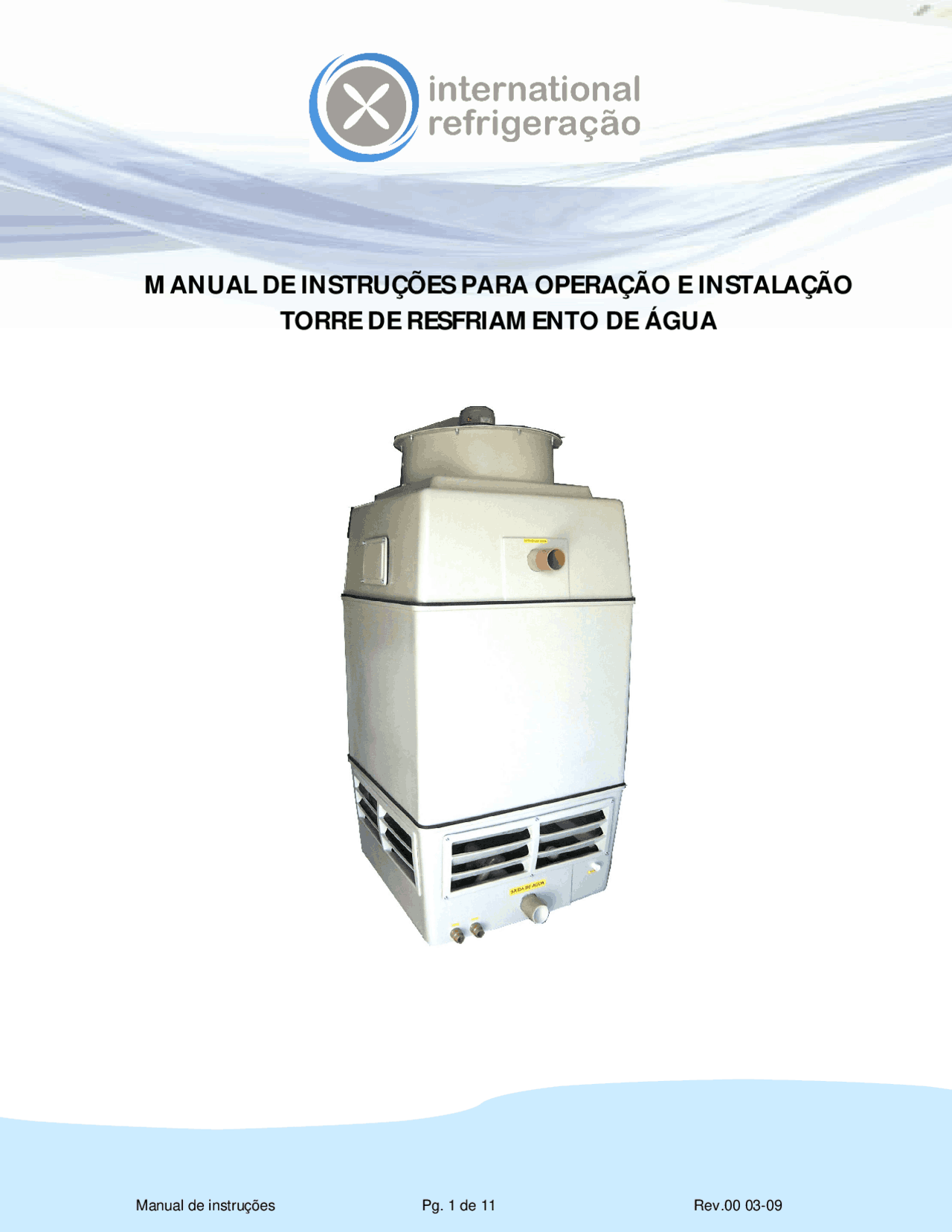

MANUAL DE INSTRUÇÕES PARA OPERAÇÃO E INSTALAÇÃO

TORRE DE RESFRIAMENTO DE ÁGUA

Parabéns!

Você acaba de adquirir um produto INTERNATIONAL REFRIGERAÇÃO de alta qualidade. Siga rigorosamente as instruções de utilização deste manual e desfrute de todas as vantagens que este equipamento pode lhe oferecer.

• Segurança............................................................................................................................... : ÍNDICE
• Recebendo seu equipamento................................................................................................ :
• Conhecendo a torre de resfriamento................................................................................... :
• Dimensões e Especificações.................................................................................................. :
• Montagem e Instalação......................................................................................................... :
• Esquema de Instalação.......................................................................................................... :
• Instalação Elétrica.................................................................................................................. :
• Partida Inicial.......................................................................................................................... :
• Manutenção Periódica........................................................................................................... :
• Tratamento de Água.............................................................................................................. :
• Dados operacionais................................................................................................................ :
• Peças de reposição :
• Problemas de Soluções.......................................................................................................... :
• Tratamento de Água.............................................................................................................. :
• Dados operacionais................................................................................................................ :
• Tabela de conversões úteis................................................................................................... :

Conhecendo a Torre de Resfriamento

1 – Motor Elétrico com blindagem IPW 55

2 – Suporte do moto ventilador em PRFV

3 – Eliminador de Gotas

4 – Portinhola de Inspeção

5 – Módulo superior da torre (Sistema Girante)

6 – Entrada de água para resfriamento

7 – Corpo da Torre em PRFV

8 – Sistema de distribuição de água

9 – Enchimento

10 – Entrada de Ar

11 – Reposição de Água

12 – Saída de água resfriada

13 – Ladrão de água

14 – Dreno de água para limpeza

TABELA DE DIMENSÕES E ESPECIFICAÇÕES Montagem e Instalação Princípio de Funcionamento Modelo Motor Água Altura Largura Comprim. Øe Øs Øa Øl Ød HP Ø(mm) m³/h m³/h Seco Oper. F-05 1.150 400 400 1 1 1/2 2 2 0.25 300 1.987 2,5 40 140 F-08 1.860 600 600 2 2 3/4 2 2 0.33 400 2.650 4,6 48 148 F-10 2.160 600 600 2 2 3/4 2 2 0.50 400 4.000 5,5 52 152 F-12 2.050 800 800 2 2 3/4 2 2 0.75 500 4.650 8 90 250 F-15 2.350 800 800 2 2 3/4 2 2 0.75 500 5.625 11 95 255 F-20 1.950 900 900 2 2 3/4 2 2 1.5 560 8.175 16,4 100 320 F-25 2.550 900 900 2 3 3/4 2 2 1.5 560 9.375 22 105 325 F-32 2.680 1.100 1.100 3 3 3/4 2 2 2.0 700 12.350 37,2 180 630 F-40 2.740 1.300 1.300 4 4 3/4 2 2 2.0 820 15.000 42,6 220 690 F-45 2.850 1.500 1.500 4 4 3/4 2 2 3.0 820 18.250 56,4 280 980 F-55 3.000 1.650 1.650 4 4 3/4 2 2 4.0 910 20.625 73 310 1. F-75 2.850 2.000 2.000 4 6 1 2 2 5.0 910 30.600 82,5 380 1. F-90 3.150 2.000 2.000 4 6 1 2 2 5.0 910 33.750 90 480 2. F-105 3.450 2.250 2.250 6 6 1 2 2 7.5 1.250 45.000 126 780 3. F-120 3.950 2.250 2.250 6 6 1 2 2 7.5 1.250 56.250 155 840 3. F-150 4.750 2.250 2.250 6 6 1 2 2 10 1.250 67.500 160 890 3. F-180 5.050 2.250 2.250 8 8 1 2 2 10 1.250 85.500 186 930 4. Dimensões (mm) Conexões Ventilador Peso As dimensões podem ser alteradas pelo nosso departamento de engenharia sem prévio aviso 25,6 ºC 26,5 ºC 27 ºC F-08 4 4,4 3, F-10 4,8 4,3 4 F-12 7 6,5 6, F-15 9,6 8,4 7, F-20 14 12 10, F-25 17,6 15 13, F-32 32 25 22, F-40 35 28,5 24, F-45 44 37,5 33 F-55 55 44,5 40, F-75 64,5 53 47 F-90 73 60 54 F-105 101 79 70 F-120 128 109 96 F-150 136 117 102 F-180 158 142 118 Temperatura de Bulbo Úmido Capacidade Média em m³/h Modelo

Figura A 2 ............. Esquema de instalação da torre com unidade de água gelada Figura A 3

INSTALAÇÃO HIDRÁULICA

Execute as ligações hidráulicas e elétricas durante a fase de montagem do equi- pamento. Alinhe as tubulações com as conexões da Torre de Resfriamento e providencie suportes próprios para que não haja tensões na estrutura do equipa- mento. Estas poderiam provocar deformações ou ruptura do laminado de fiberglass , ocasionando vazamentos.

INSTALAÇÃO ELÉTRICA Recomenda-se que estes serviços sejam efetuados por pessoal qualificado. Os motores devem ser protegidos contra partidas acidentais. Ao fazer serviços de manutenção no motor, desligue toda a rede de alimentação. Observar se todos os acessórios foram desenergizados e desconectados. Para impedir a penetração de pó e/ou água no interior da caixa de ligação, é necessário instalar prensa cabos ou eletrodutos roscados nas saídas dos cabos de ligação. Importante: a conexão feita erroneamente poderá queimar o motor e acarretar perda de garantia. A tensão e conexão estão indicadas na placa de características. A variação aceitável de tensão e freqüência deve ser observada conforme norma NBR 7094. PARTIDA INICIAL: Antes de conectar as tubulações externas verifique;

1. Limpeza da tubulação externa a serem conectadas na torre; 2. Limpeza da bacia 3. Girar a hélice manualmente e verificar se está girando totalmente livre; 4. As interligações externas com a torre deverão ser executadas com tubo flexível (mangote) para atenuar transmissão de vibração, exceto de reabastecimento; 5. Encher a bacia de água e ajustar o ladrão e bóia de reabastecimento de tal forma que o nível da mesma fique acima do tubo de saída (Aproximadamente 100 a 150 mm); 6. Ligue a bomba e o ventilador, verifique os seguintes: a) Amperagem do ventilador e bomba d’água; b) Sentido de rotação do ventilador (Exaurir ar da torre); c) Através da janela de inspeção, observe se não existe bicos obstruídos. 7. Ao término do item anterior, desligue a bomba e o ventilador, examine os seguintes: a) As superfícies do enchimento e eliminador de gotas, se não possuem obstrução; b) Verifique a água da bacia e troque se a mesma estiver suja. MANUTENÇÃO PERIÓDICA : 1. Trocar a água da bacia sempre que estiver suja; 2. Verificar os bicos pulverizadores quanto à obstrução; 3. Verificar as condições do eliminador de gotas e lavar com jato d’água se o mesmo estiver sujo; 4. Limpar as pás da hélice e aletas de venezianas; 5. Verificar a superfície superior e inferior dos enchimentos, se estiverem sujas retire-as e lave com jatos d’água.

PEÇAS DE REPOSIÇÃO A INTERNATIONAL REFRIGERAÇÃO possui peças de reposição para torre de resfriamento de água, em caso de necessidade de substituição utilize somente peças originais INTERNATIONAL projetadas especialmente para seu equipamento. Enchimento Tipo Grade - Os blocos são formados por grades injetadas em polipropileno do tipo canais cruzados, acopladas entre si por meio de pinos de simples encaixe. Devido a resistência mecânica de suas grades, permite lavagem por hidrojateamento, bem como sua aplicação com água contaminada e em ultra temperatura (até 85ºC) Enchimento tipo filme – Constituído de blocos compactos de chapas onduladas juntadas em forma de colméia, desmontáveis e laváveis, com excepcional rendimento de troca de calor, devido a revolucionário projeto de fabricação que torna impossível provável entupimento. Eliminador de gotas – Em poliestileno de alto impacto tipo labirinto, limitando a perda para um nível inferior a 0,1% de vazão de água em circulação, sem PEÇAS DE REPOSIÇÃO Bicos pulverizadores – Em polietileno de alto impacto, de jato tipo circulo oco sob pressão, distribuem água quente que adquire movimento turbilhonado, evitando entupimentos e aumentando o rendimento da troca de calor. Hélice - Com cubo de alumínio injetado e pás em material plástico de alta resistência com o perfil “AIR FOIL”, assegura um perfeito desempenho aerodinâmico, baixo nível de ruído e excelente rendimento. Motor Elétrico trifásico industrial, com proteção IP (w) 55, permite que o motor funcione normalmente em exposição as mais diversas variação climáticas, possui isolamento na classe B e tem baixo consumo de energia.

Dúvidas, sugestões e informações, consulte-nos!

INTERNATIONAL COMÉRCIO E SERVIÇOS LTDA

Av. Dom Pedro I, 490 Vila Conceição – Diadema – SP CEP 09991- 000

Fone / Fax .: 11 4055- 2233 11 4092- 3465 11 4055- 4056

[email protected]

TERMO DE GARANTIA

A INTERNATIONAL oferece garantia contra defeitos de fabricação ou de materiais para seus produtos por um período de 18 meses contados a partir da data de emissão da nota fiscal fatura da fábrica ou 12 meses após entrada em operação, o que primeiro ocorrer desde que satisfeitos os seguintes requisitos: transporte, manuseio e armazenamento adequado; instalação correta e em condições ambientais especificadas e sem presença de agentes agressivos; operação dentro dos limites de suas capacidades; realização periódica das devidas manutenções preventivas; realização de reparos e/ou modificações somente por pessoas autorizadas por escrito pela INTERNATIONAL; Todos os materiais fabricados por terceiros e incorporados em nossos equipamentos, tais como: motores elétricos, hélices, enchimento, eliminador de gotas etc. serão garantidos pelos seus respectivos fabricantes. A garantia não inclui serviços de desmontagem nas insta- lações do comprador, custos de transporte do produto e despesas de locomoção, hospedagem e alimentação do pessoal de Assistência Técnica quando solicitado pelo cliente. Os serviços em garantia serão prestados O reparo e/ou substitui- ção de peças ou produtos a critério da INTERNATIONAL durante o período de garantia, não prorrogará o prazo de garan- tia original. A presente garantia se limita ao produto fornecido não se responsabilizando a INTERNATIONAL por danos a pessoas, a terceiros, a outros equipamentos ou instalações, lucros cessantes ou quaisquer outros danos emergentes ou conseqüentes. O não pagamento de qualquer parcela, ou correção monetária e juros de parcelas em atraso, acarretarão a suspensão da garantia do equipamento. ============================================================================================== Para que sua empresa possua um atendimento personalizado, recorte e envie para Av. Dom Pedro I, 490 Vila Conceição, Diadema – SP CEP 09991- 000 REGISTRE SEU EQUIPAMENTO

NOME/RAZÃO SOCIAL _____________________________________________________________

N.º NOTA FISCAL ____________ NÚMERO DE SÉRIE ____________ MÊS/ANO________________

CIDADE _________________________UF _____

QUAL A APLICAÇÃO DA TORRE DE RESFRIAMENTO? __________________________________________

________________________________________________________________________________

E-MAIL _________________________________________________________________________

Deseja conhecer outras informações sobre os produtos INTERNATIONAL REFRIGERAÇÃO  SIM  NÃO
