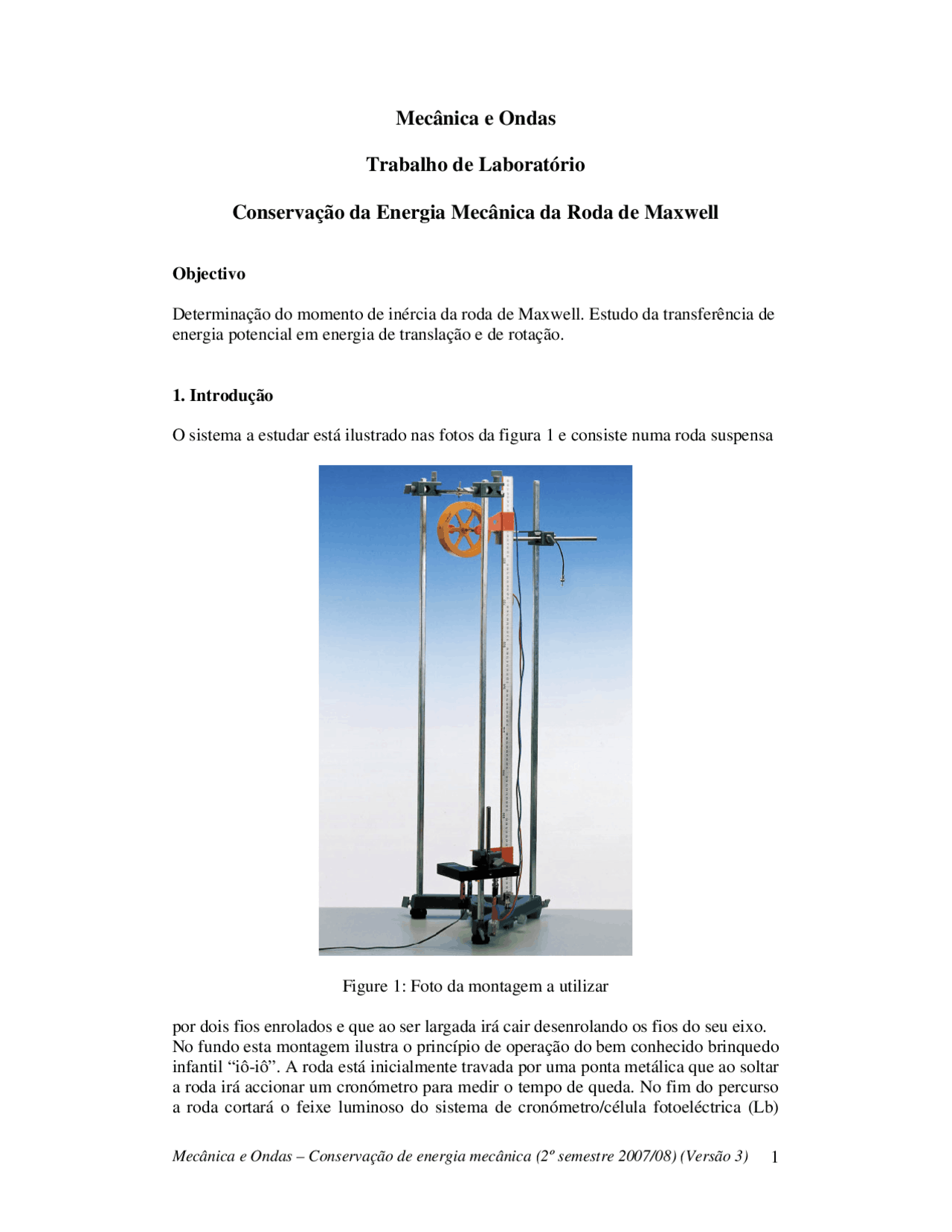

Mecânica e Ondas
Trabalho de Laboratório
Conservação da Energia Mecânica da Roda de Maxwell
Objectivo
Determinação do momento de inércia da roda de Maxwell. Estudo da transferência de energia potencial em energia de translação e de rotação.
1. Introdução
O sistema a estudar está ilustrado nas fotos da figura 1 e consiste numa roda suspensa
Figure 1: Foto da montagem a utilizar
por dois fios enrolados e que ao ser largada irá cair desenrolando os fios do seu eixo. No fundo esta montagem ilustra o princípio de operação do bem conhecido brinquedo infantil “iô-iô”. A roda está inicialmente travada por uma ponta metálica que ao soltar a roda irá accionar um cronómetro para medir o tempo de queda. No fim do percurso a roda cortará o feixe luminoso do sistema de cronómetro/célula fotoeléctrica (Lb)
que fará parar a contagem do tempo. Este sistema Lb pode também medir a velocidade “instantânea” da roda ao cortar o feixe luminoso. Alterando a posição do sistema Lb podemos medir o tempo que a roda demora a cair uma determinada distância e a velocidade que esta atinge nessa posição.
Figura 2: Esquema da ligação do sistema cronómetro/célula fotoeléctrica (Lb)
1.1 Transferência de energia na queda
A energia total E do disco de Maxwell pode ser expressa como a soma da energia potencial ( Ep ), energia cinética de translação ( ET ) e energia cinética de rotação ( Er ). Se o disco tiver a massa m e o momento de inércia Iz no seu eixo de rotação, podemos escrever as seguintes igualdades:
E = E (^) p + ET + Er = m ⋅
r g ⋅
r s +
m 2
r v^2 +
Iz 2
r
onde
r ω representa a velocidade angular,
r v é a velocidade de translação,
r g é a aceleração da gravidade e
r s é a altura (negativa).
Figura 3: Relação entre a variação angular d
r
ϕ e a diminuição da altura d
r s na roda de Maxwell.
Da equação (7) pode ser utilizada para determinar o momento de inércia Iz a partir do ajuste de uma função tipo Y = A XB^ aos pontos definidos por um conjunto de pares de valores ( Y , X ) = ( s , t ) como no exemplo da Figura 4.
0
0,
0,
0,
0,
1
1,
1,
0 2 4 6 8 10 t (s)
Figura 4: Variação de s com t. Recta obtida por ajuste segundo o método dos mínimos quadrados
Sabendo o momento de inércia Iz com a equação (8) podemos determinar a velocidade de translação da roda em função do tempo (ver Figura 5).
0
0,
0,
0,
0,
0,
0,
0,
0 2 4 6 8 10 t (s)
Figura 5: Variação da v com t. Recta obtida pela equação (8)
Analisando em termos dos vários tipos de energia envolvidas temos que energia potencial E (^) p = m ⋅
r g ⋅
r s vem em função do tempo da pela posição da roda ao longo do
tempo s(t) (ver Figura 6).
0
0 2 4 6 8 10 t (s)
Figura 6: Variação da energia potencial Ep com t.
Por sua vez a energia de translação ET pode ser obtida a partir da velocidade ao longo do tempo (ver Figura 7).
0
0,
0,
0,
0,
0,
0 2 4 6 8 10 t (s)
Figura 7: Variação da energia de translação ET com t.
Subtraindo uma à outra obtemos a energia de rotação Er (ver Figura 8).
0
1
2
3
4
5
6
0 2 4 6 8 10 t (s)
Figura 8: Variação da energia de rotação Er com t.
2. Trabalho experimental
- Para o trabalho experimental convém verificar a seguinte lista de material:
- Uma roda de Maxwell de 436g
- Uma barra com escala graduada e cursores
- Ponta de travamento com disparo
- Um condensador de 0.1 microF
- Sistema de cronómetro/célula fotoeléctrica (Lb)
- Usando o parafuso de ajuste na barra de sustentação da roda de Maxwell deve certificar que o eixo da roda está perfeitamente na horizontal para que ao rodar a roda no sentido ascendente os fios enrolem de fora para dentro. A densidade dos fios enrolados deve ser igual em ambos os lados. Este alinhamento é critico pois caso não esteja bem afinado existe uma forte tendência da roda se soltar partindo os fios e muito possivelmente danificar a montagem.
- A ponta de travamento, ou seja a ponta metálica que é introduzida num dos buracos existentes na parte exterior da roda, é utilizado para soltar mecanicamente a roda de Maxwell e activar o contador dos sistema de cronómetro/célula fotoeléctrica (Lb) aquando das medições de distancia versus tempo. A ponta de travamento deve ser ajustada por forma que a roda não oscile ou role a seguir de ser solta. Sendo assim os fios devem desenrolar sempre no mesmo sentido quando a roda é largada.
- Verificar que o sistema de cronómetro/célula fotoeléctrica (Lb) se encontra bem posicionado por forma que a roda de Maxwell ao descer passe com um dos lados do seu eixo no meio do garfo cortando o feixe de luz.
- A barra com escala graduada e cursores deve estar posicionada o mais próximo do percurso da roda mas sem que os seus cursores estejam no caminho desta.
Figura 9: Foto do enrolamento no eixo da roda de Maxwell
2.1 Determinação do momento de inércia da roda
- Efectue a medição do tempo de queda para um conjunto de 10 posições (por exemplo de 5 em 5 cm).
- Ligue a ponta de travamento ao sistema de cronómetro/célula fotoeléctrica (Lb) tal como está esquematizado na Figura 2.
- Pressione o botão de disparo (que faz soltar a roda) e bloqueio nessa posição.
- Posicione o selector de tipo de funcionamento do sistema de cronómetro/célula fotoeléctrica (Lb) na posição
- Pressione o Butão de “set” no sistema de cronómetro/célula fotoeléctrica (Lb)
- Solte o botão de disparo e a ponta largará a roda que deverá começar a mover- se.
- Depois da roda ter saído completamente a ponta de travamento o botão de disparo deve ser pressionado novamente e bloqueado antes que o feixe de luz seja interrompido.
- O cronometro é parado assim que o eixo da roda interrompa o feixe de luz da célula fotoeléctrica.
- A medição da distância percorrida é efectuada através da barra com escala posicionando um cursor no inicio, ao nível do eixo da roda onde ela é largada, e o outro cursor no fim, ou seja, ao nível do feixe do sistema cronómetro/célula fotoeléctrica (Lb). Tenha em atenção que para além dos erros sistemáticos que pode estar a introduzir nas medidas por causa da paralaxe no posicionamento dos cursores, comete um erro de leitura que nunca será inferior a metade da menor divisão da escala (mas pode ser superior).
- No computador que está junto da montagem pode inserir os valores numa folha de Excel para depois gerar um gráfico XY com o conjunto de pontos experimentais e traçar uma função de ajuste do tipo “power” (potência).
- Calcule o momento de inércia da roda de Maxwell a partir dos valores do ajuste e verifique a dependência da posição em relação ao tempo dado pela equação (7). Pode também estimar o erro propagado do declive da recta para o valor do momento de inércia.
2.2 Conservação e transferência de energia
- Efectue a medição do tempo de passagem do eixo na queda para o mesmo conjunto de posições do ponto anterior.
- Desligue o sinal de “Trigger In” no sistema de cronómetro/célula fotoeléctrica (Lb) (Ver Figura 2).
- Coloque a roda na sua posição usando a ponta metálica de travamento.
- Posicione agora o selector de tipo de funcionamento do sistema de cronómetro/célula fotoeléctrica (Lb) na posição
- Pressione o Butão de “set” no sistema de cronómetro/célula fotoeléctrica (Lb)
- Solte o botão de disparo e a ponta largará a roda que deverá começar a mover- se.
Mecânica e Ondas
Relatório (destaque para entregar no fim da aula ao docente)
Conservação da Energia Mecânica da Roda de Maxwell
Nº Nome Curso
Data Turno Grupo
1. Objectivo deste trabalho:
2 Determinação do momento de inércia da roda
X = t (s) Y = s (m) Erro s (m)
2.1 Determine os parâmetros de ajuste à função do tipo Y = A ⋅ X B^ aos pontos
experimentais:
A = ___________________ ; B = ______________________
2.2 Determine o valor do momento de inércia da roda de Maxwell através da equação
(7):
Iz = _________________________
2.3 Comente os resultados obtidos
3 Conservação e transferência de energia.
X = t (s) (medidos anteriormente)
s (m) Erro s (m) ∆∆ ∆∆ t (s) Erro ∆∆∆∆ t (s) Y = v (m/s)
Erro v (m/s)
3.3.1 Qualitativamente qual energia potencial da roda é transferida para as energias
de translação e de rotação? Comente?
3.3.2 O que aconteceria à transferência de energias se diminuíssemos o diâmetro da
roda mantendo a sua massa? E se só aumentássemos a massa?
4 Conclusões
