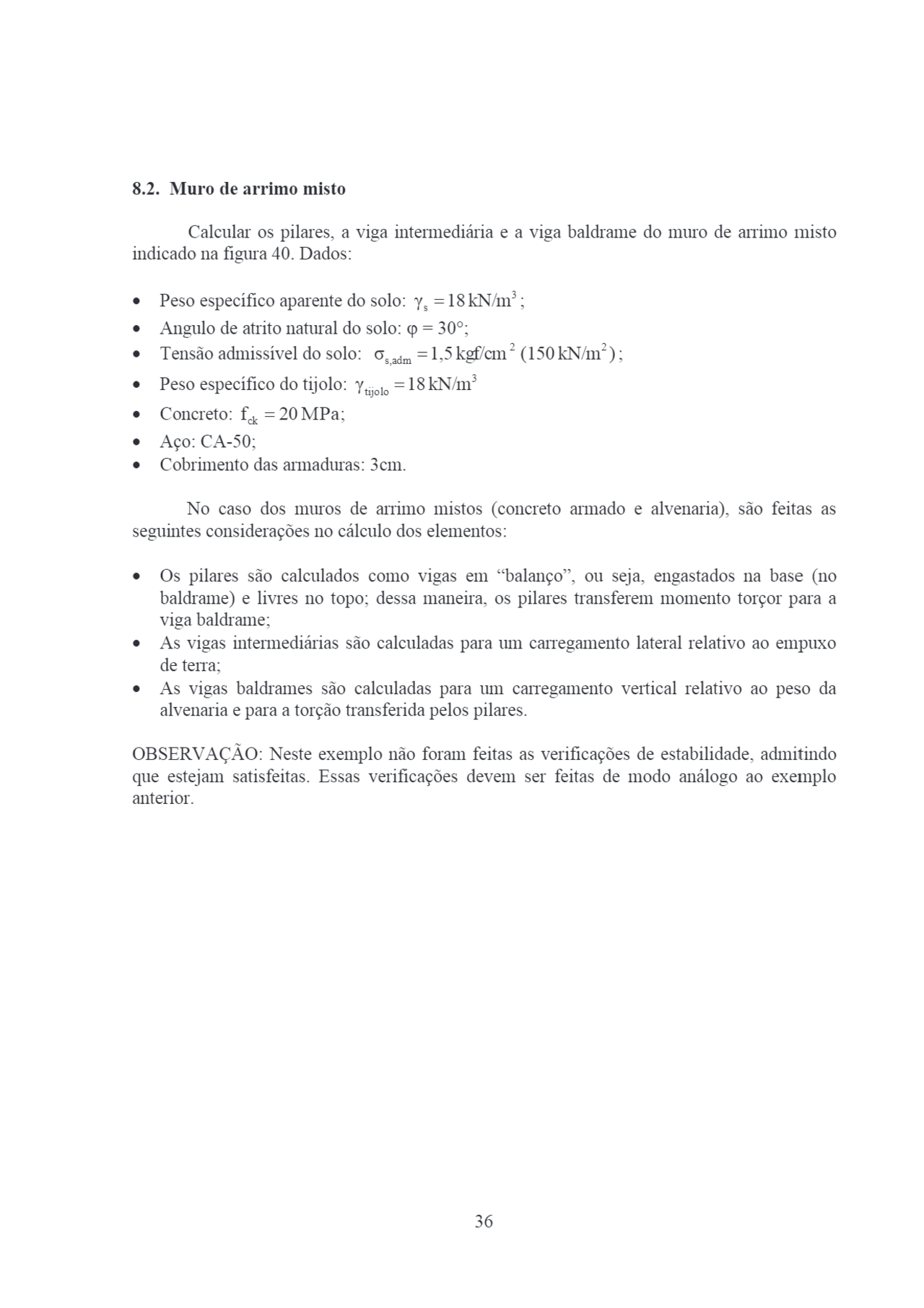

8.2. Muro de arrimo misto Calcular os pilares, a viga intermediária e a viga baldrame do muro de arrimo misto indicado na figura 40. Dados: e Peso específico aparente do solo: y, =18kN/m”; e Angulo de atrito natural do solo: q = 30º; e Tensão admissível do solo: 6, a =1,5kgf/cm” (150EN/m?): * Peso específico do tijolo: Yo = 18kN/m” e Concreto: f, — 20 MPa; e Aço CA-S0: e Cobrimento das armaduras: 3em. No caso dos muros de arrimo mistos (concreto armado e alvenaria), são feitas as seguintes considerações no cálculo dos elementos: e Os pilares são calculados como vigas em “balanço”, ou seja, engastados na base (no baldrame) e livres no topo: dessa maneira, os pilares transferem momento torçor para a viga baldrame: e As vigas intermediárias são calculadas para um carregamento lateral relativo ao empuxo de terra: e As vigas baldrames são calculadas para um carregamento vertical relativo ao peso da alvenaria e para a torção transferida pelos pilares. OBSERVAÇÃO: Neste exemplo não foram feitas as verificações de estabilidade, admitindo que estejam satisfeitas. Essas verificações devem ser feitas de modo análogo ao exemplo anterior. 36
