HIDROSTÁTICA

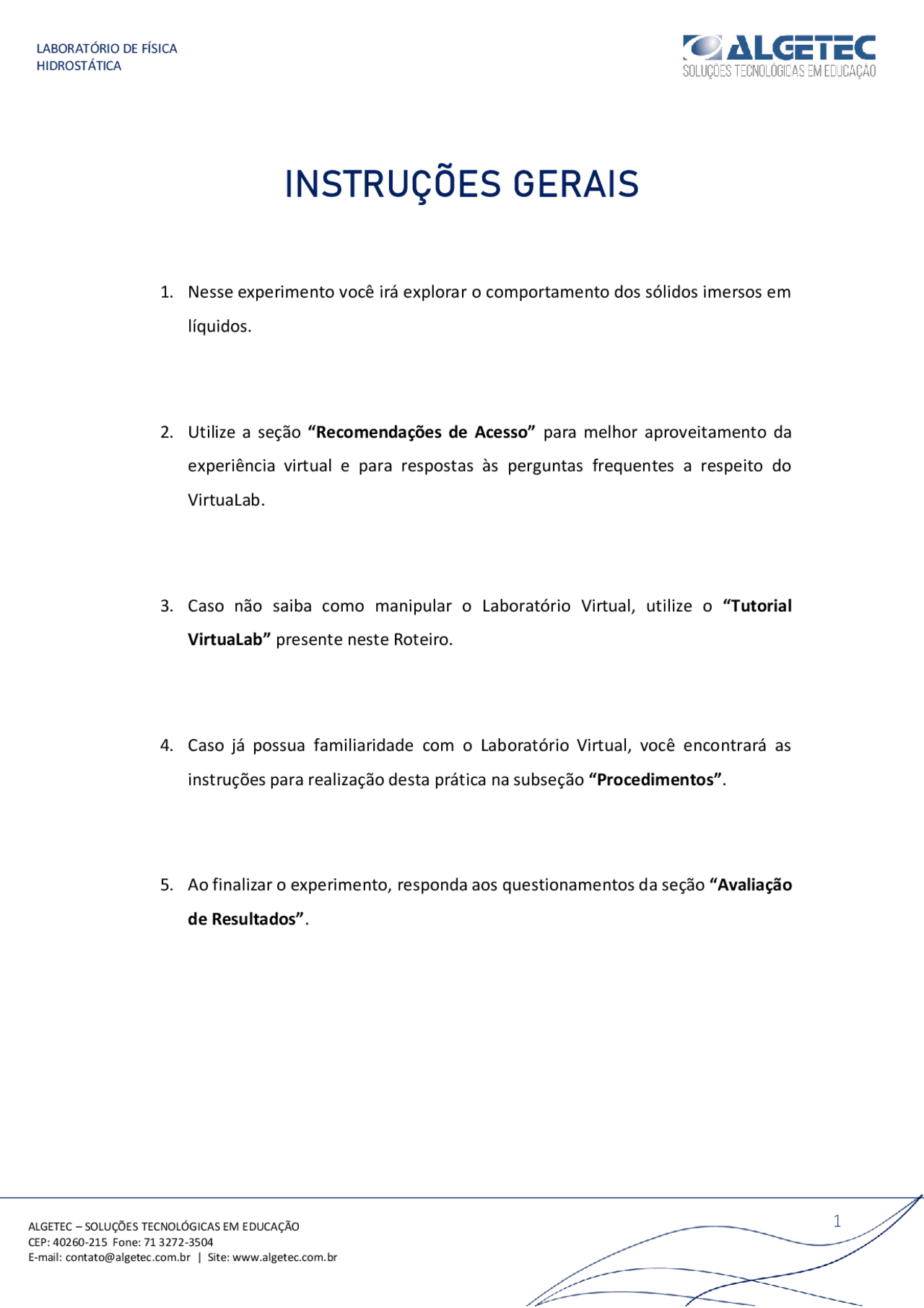

INSTRUÇÕES GERAIS
1. Nesse experimento você irá explorar o comportamento dos sólidos imersos em
líquidos.
2. Utilize a seção “Recomendações de Acesso” para melhor aproveitamento da
experiência virtual e para respostas às perguntas frequentes a respeito do
VirtuaLab.
3. Caso não saiba como manipular o Laboratório Virtual, utilize o “Tutorial
VirtuaLab” presente neste Roteiro.
4. Caso já possua familiaridade com o Laboratório Virtual, você encontrará as
instruções para realização desta prática na subseção “Procedimentos”.
5. Ao finalizar o experimento, responda aos questionamentos da seção “Avaliação
de Resultados”.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^2
CEP: 40260 - 215 Fone: 71 3272- 3504
HIDROSTÁTICA
RECOMENDAÇÕES DE ACESSO
PARA ACESSAR O VIRTUALAB
1. Caso utilize o Windows 10 , dê preferência ao navegador Google Chrome;
2. Caso utilize o Windows 7, dê preferência ao navegador Mozilla Firefox;
3. Feche outros programas que podem sobrecarregar o seu computador;
4. Verifique se o seu navegador está atualizado;
5. Realize teste de velocidade da internet.
Na página a seguir, apresentamos as duas principais dúvidas na utilização dos
Laboratórios Virtuais. Caso elas não se apliquem ao seu problema, consulte a nossa seção
de “Perguntas Frequentes” , disponível em: https://algetec.movidesk.com/kb/pt-br/
Neste mesmo link, você poderá usar o chat ou abrir um chamado para o contato com
nossa central de suporte. Se preferir, utilize os QR CODEs para um contato direto por
Whatsapp (8h às 18h) ou para direcionamento para a central de suporte. Conte conosco!
ATENÇÃO:
O LABORATÓRIO VIRTUAL DEVE SER ACESSADO POR COMPUTADOR. ELE NÃO DEVE SER
ACESSADO POR CELULAR OU TABLET.
O REQUISITO MÍNIMO PARA O SEU COMPUTADOR É UMA MEMÓRIA RAM DE 4 GB.
SEU PRIMEIRO ACESSO SERÁ UM POUCO MAIS LENTO, POIS ALGUNS PLUGINS SÃO
BUSCADOS NO SEU NAVEGADOR. A PARTIR DO SEGUNDO ACESSO, A VELOCIDADE DE
ABERTURA DOS EXPERIMENTOS SERÁ MAIS RÁPIDA.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^4
CEP: 40260 - 215 Fone: 71 3272- 3504
HIDROSTÁTICA
2) O laboratório apresentou tela preta, como proceder?
a) No Google Chrome, clique em “Configurações” - > “Avançado” - > “Sistema” - >
“Utilizar aceleração de hardware sempre que estiver disponível”. Habilite a
opção e reinicie o navegador. Caso persista, desative a opção e tente
novamente.
b) Verifique as configurações do driver de vídeo ou equivalente. Na área de
trabalho, clique com o botão direito do mouse. Escolha “Configurações
gráficas” e procure pela configuração de performance. Escolha a opção de
máximo desempenho.
Obs.: Os atalhos e procedimentos podem variar de acordo com o driver de
vídeo instalado na máquina.
c) Verifique se o navegador está atualizado.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^5
CEP: 40260 - 215 Fone: 71 3272- 3504
HIDROSTÁTICA
DESCRIÇÃO DO LABORATÓRIO
MATERIAIS NECESSÁRIOS
- Béquer;
- Água;
- Suporte universal;
- Dinamômetro;
- Cilindro de Arquimedes;
- Recipiente transparente.
PROCEDIMENTOS
1. VERIFICANDO O PESO DO CILINDRO
Coloque o cilindro de Arquimedes na mesa e calibre o dinamômetro. Posicione
o cilindro embaixo do recipiente e verifique o seu peso indicado na escala do
dinamômetro.
2. COLOCANDO O CILINDRO NO BÉQUER
Levante o dinamômetro e coloque o béquer embaixo dele. Retorne o
dinamômetro para a posição inicial e verifique o peso novamente.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^7
CEP: 40260 - 215 Fone: 71 3272- 3504
HIDROSTÁTICA
AVALIAÇÃO DOS RESULTADOS
1. Justifique a aparente diminuição ocorrida no peso do cilindro ao ser imerso na
água.
2. Por que, ao preencher o recipiente com água, o peso marcado pelo dinamômetro
retorna exatamente ao valor do cilindro quando não estava imerso na água?
3. Se o volume do recipiente fosse consideravelmente maior que o do cilindro, o
comportamento do dinamômetro seria igual ao da questão anterior? Explique.
4. Determine o módulo da força que provocou a aparente diminuição sofrida pelo
peso do corpo, denominada empuxo E.
E = PCFL - PACDL
E = _____ N
Onde:
PACDL = Peso aparente do corpo dentro do líquido
PCFL = Peso aparente do corpo fora do líquido
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^8
CEP: 40260 - 215 Fone: 71 3272- 3504
HIDROSTÁTICA
5. Justifique o motivo pelo qual usamos a expressão “aparente diminuição sofrida
pelo peso do corpo” e não “diminuição do peso do corpo”.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^10
CEP: 40260 - 215 Fone: 71 3272- 3504
HIDROSTÁTICA
Calibre o dinamômetro, clicando sobre ele com o botão direito do mouse e selecionando
“Calibrar dinamômetro”.
Observe que dinamômetro agora está na posição zero.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^11
CEP: 40260 - 215 Fone: 71 3272- 3504
HIDROSTÁTICA
Posicione o cilindro embaixo do recipiente transparente. Para isso, altere o modo de
visualização para “Bancada”, clique sobre o cilindro com o botão direito do mouse e
selecione a opção “Colocar embaixo do recipiente”.
Verifique o peso do cilindro através da escala do dinamômetro.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^13
CEP: 40260 - 215 Fone: 71 3272- 3504
HIDROSTÁTICA
Retorne o dinamômetro para a posição inicial.
Perceba que o cilindro agora está imerso na água.
Verifique o valor indicado na escala do dinamômetro.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^14
CEP: 40260 - 215 Fone: 71 3272- 3504
HIDROSTÁTICA
- PREENCHENDO O RECIPIENTE COM ÁGUA
Com o auxílio da pisseta, preencha totalmente o recipiente transparente com água. Para
isso, clique com o botão direito do mouse sobre a pisseta e selecione a opção “Encher
cilindro”.
Para despejar a água, basta clicar sobre a pisseta com o botão esquerdo do mouse.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^16
CEP: 40260 - 215 Fone: 71 3272- 3504
HIDROSTÁTICA
- DESMONTANDO O EXPERIMENTO
Levante o dinamômetro.
Retorne o béquer para a mesa.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^17
CEP: 40260 - 215 Fone: 71 3272- 3504
HIDROSTÁTICA
Desça o dinamômetro.
Coloque o cilindro de Arquimedes na mesa.
