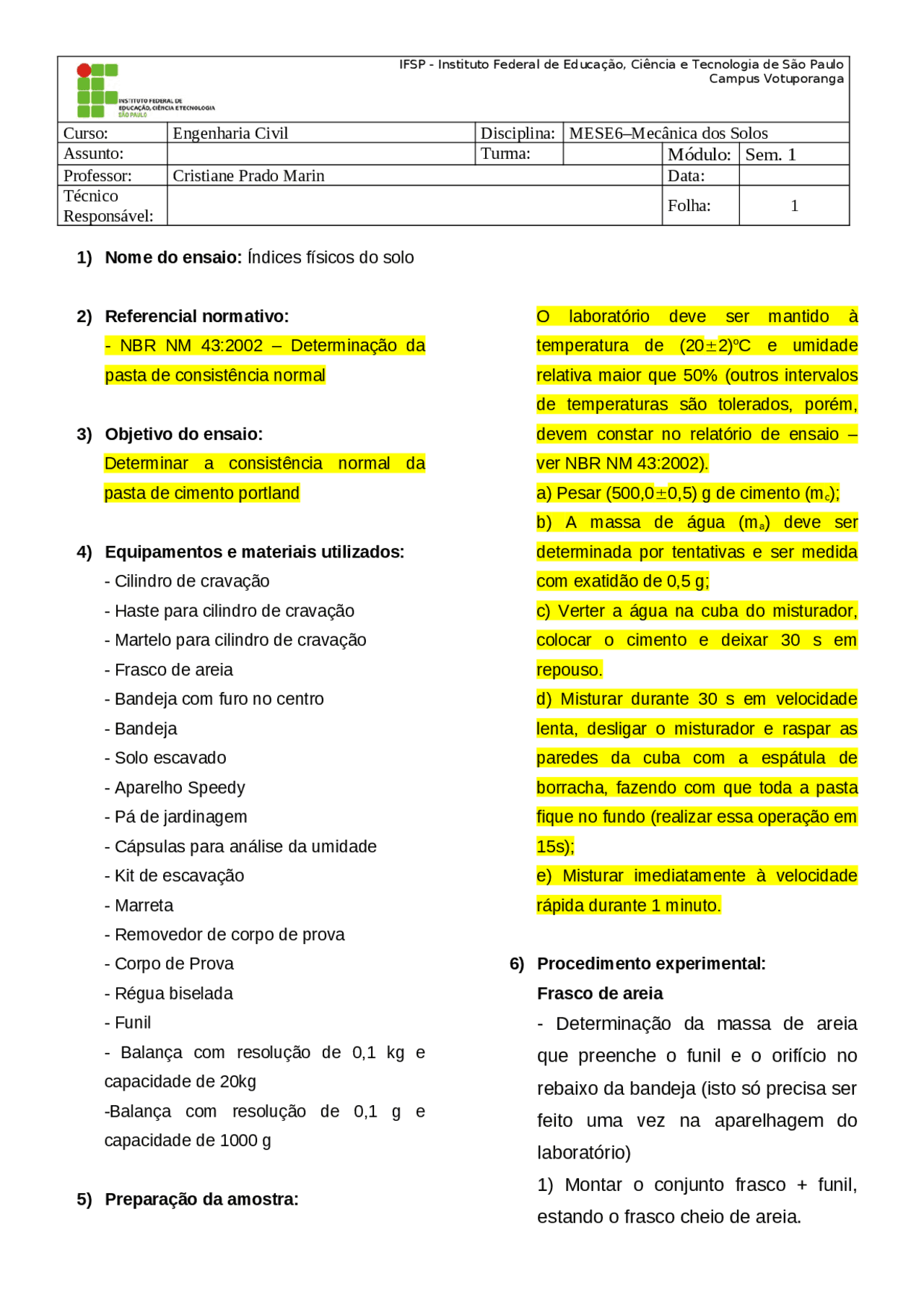

IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo
Campus Votuporanga
Curso: Engenharia Civil Disciplina: MESE6–Mecânica dos Solos
Assunto: Turma: Módulo: Sem. 1
Professor: Cristiane Prado Marin Data:
Técnico
Responsável: Folha: 1
1) Nome do ensaio: Índices físicos do solo
2) Referencial normativo:
- NBR NM 43:2002 – Determinação da
pasta de consistência normal
3) Objetivo do ensaio:
Determinar a consistência normal da
pasta de cimento portland
4) Equipamentos e materiais utilizados:
- Cilindro de cravação
- Haste para cilindro de cravação
- Martelo para cilindro de cravação
- Frasco de areia
- Bandeja com furo no centro
- Bandeja
- Solo escavado
- Aparelho Speedy
- Pá de jardinagem
- Cápsulas para análise da umidade
- Kit de escavação
- Marreta
- Removedor de corpo de prova
- Corpo de Prova
- Régua biselada
- Funil
- Balança com resolução de 0,1 kg e
capacidade de 20kg
-Balança com resolução de 0,1 g e
capacidade de 1000 g
5) Preparação da amostra:
O laboratório deve ser mantido à
temperatura de (202)oC e umidade
relativa maior que 50% (outros intervalos
de temperaturas são tolerados, porém,
devem constar no relatório de ensaio –
ver NBR NM 43:2002).
a) Pesar (500,00,5) g de cimento (mc);
b) A massa de água (ma) deve ser
determinada por tentativas e ser medida
com exatidão de 0,5 g;
c) Verter a água na cuba do misturador,
colocar o cimento e deixar 30 s em
repouso.
d) Misturar durante 30 s em velocidade
lenta, desligar o misturador e raspar as
paredes da cuba com a espátula de
borracha, fazendo com que toda a pasta
fique no fundo (realizar essa operação em
15s);
e) Misturar imediatamente à velocidade
rápida durante 1 minuto.
6) Procedimento experimental:
Frasco de areia
- Determinação da massa de areia
que preenche o funil e o orifício no
rebaixo da bandeja (isto só precisa ser
feito uma vez na aparelhagem do
laboratório)
1) Montar o conjunto frasco + funil,
estando o frasco cheio de areia.
