Acima 1110987654321
22 21 20 19 18 17 16 15 14 13 12
Á=47.45 m²
LAVANDERIA
PISO EM PORCELANATO
FORRO EM GESSO
Á=11.85 m²
SUÍTE 06
PISO EM PORCELANATO
FORRO EM GESSO
Á=10.04 m²
SUÍTE 05
PISO EM PORCELANATO
FORRO EM GESSO
Á=20.92 m²
COZINHA
PISO EM PORCELANATO
FORRO EM GESSO
Á=46.08 m²
SALA DE CAFÉ
Á=58.29 m²
CIRCULAÇÃO
Á=7.68 m²
BWC 08
Á=11.40 m²
SUÍTE AC. 08
Á=12.00 m²
SUÍTE 07
Á=12.44 m²
SUÍTE 01
Á=4.40 m²
BWC 01
Á=2.40 m²
BWC 02
Á=8.99 m²
SUÍTE 02
Á=12.84 m²
SUÍTE 03
Á=3.15 m²
BWC 03
PISO EM PORCELANATO
FORRO EM GESSO
Á=13.83 m²
SUÍTE AC. 04
0.40
0.40
0.40
0.40
0.38
0.40
0.40
0.40
PISO EM PORCELANATO
FORRO EM GESSO
Á=3.90 m²
BWC 06
PISO EM PORCELANATO
FORRO EM GESSO
Á=4.39 m²
BWC 04
PISO EM PORCELANATO
FORRO EM GESSO
Á=3.32 m²
BWC 05
0.38
0.40
0.38
PISO EM PORCELANATO
FORRO EM LAJE
Á=47.06 m²
RECEPÇÃO
PISO EM PORCELANATO
FORRO EM LAJE
Á=4.24 m²
LAVABO
PISO EM PORCELANATO
FORRO EM LAJE
Á=3.45 m²
BWC 07
0.40
0.38
Caixa de Inspeção
de esgoto
0,6 x 0,6 x 0,8
Caixa de Inspeção
esgoto
0,6 x 0,6 x 0,8 Caixa de Inspeção
de esgoto
0,6 x 0,6 x 0,8
Ø 100 mm
Ø 100 mm
Ø 100 mm
Ø 100 mm
Sumidouro
p/ 40 pessoas
4,37 x 3,00
Fossa Séptica
p/ 40 pessoas
cap. 15.600l
(3,00x2,60)
Corpo de caixa
sifonada
150x150x50
CV
Caixa de Inspeção
de esgoto
0,6 x 0,6 x 0,8
Ø 100
Ø 50
TQ2
Ø 40
Caixa de Inspeção
esgoto
0,6 x 0,6 x 0,8
AP2
Corpo de caixa
sifonada
150x150x50
CV
Caixa de Inspeção
de esgoto
0,6 x 0,6 x 0,8
Ø 100
Ø 50
TQ2
Ø 40
Corpo de caixa
sifonada
150x150x50
CV
Caixa de Inspeção
de esgoto
0,6 x 0,6 x 0,8
Ø 100
Ø 50
TQ2
Ø 40
Corpo de caixa
sifonada
150x150x50
CV
Caixa de Inspeção
de esgoto
0,6 x 0,6 x 0,8
Ø 100
Ø 50
TQ2
Ø 40
Corpo de caixa
sifonada
150x150x50
CV
Caixa de Inspeção
de esgoto
0,6 x 0,6 x 0,8
Ø 100
Ø 50
TQ2
Ø 40
Corpo de caixa
sifonada
150x150x50
CV
Caixa de Inspeção
de esgoto
0,6 x 0,6 x 0,8
Ø 100
TQ2
Ø 40
Ø 100 mm
Ø 100 mm
Ø 100 mm
Ø 100 mm
Ø 100 mm
Corpo de caixa
250x172x50mm
sifonada
Ø 40
Ø 50
Ø 100 mm
Ø 100 mm
Ø 100 mm
Ø 100 mm
Caixa de Inspeção
Pluvial
0,6 x 0,6 x 0,8
Ø 100 mm Ø 100 mm
Caixa de Inspeção
Pluvial
0,6 x 0,6 x 0,8
Ø 100 mm
AP1
Caixa de Inspeção
Pluvial
0,6 x 0,6 x 0,8
Ø 100 mm
Ø 100 mm
Caixa de Inspeção
Pluvial
0,6 x 0,6 x 0,8
Caixa de Inspeção
Pluvial
0,6 x 0,6 x 0,8
Ø 100 mm
Caixa de Inspeção
Pluvial
0,6 x 0,6 x 0,8
Ø 100 mm
Caixa de Inspeção
Pluvial
0,6 x 0,6 x 0,8
Ø 100 mm
Caixa de Inspeção
Pluvial
0,6 x 0,6 x 0,8
Ø 100 mm
T = Tempo de Detenção=2 dias
Volume útil=1000+40×(150×2+(65×1))
FOSSA
FOSSA = 3m x 2,6m x 2,00m
Lf= Lodo fresco/dia = 1
K = Taxa de acumulação
de esgoto <1 ano>=65
Volume útil = 15.600 litros
C = 150l/dia
SÉPTICA
N = N. Pessoas --> 40
Vu = 1000+N×(C×T+(K×Lf))
DIMENSIONAMENTO
CÁLCULO DA FOSSA
Caixa Sifonada com Grelha
Registro
Hidrômetro
Alimentação Pública
Caixa Sifonada de Gordura simples
Tubulação Pluvial
Tubulação Esgoto
Fone: (66) 999173499
CONTEÚDO:
Escalas:
Indicadas
Desenho:
Amanda
Folha:
1/1

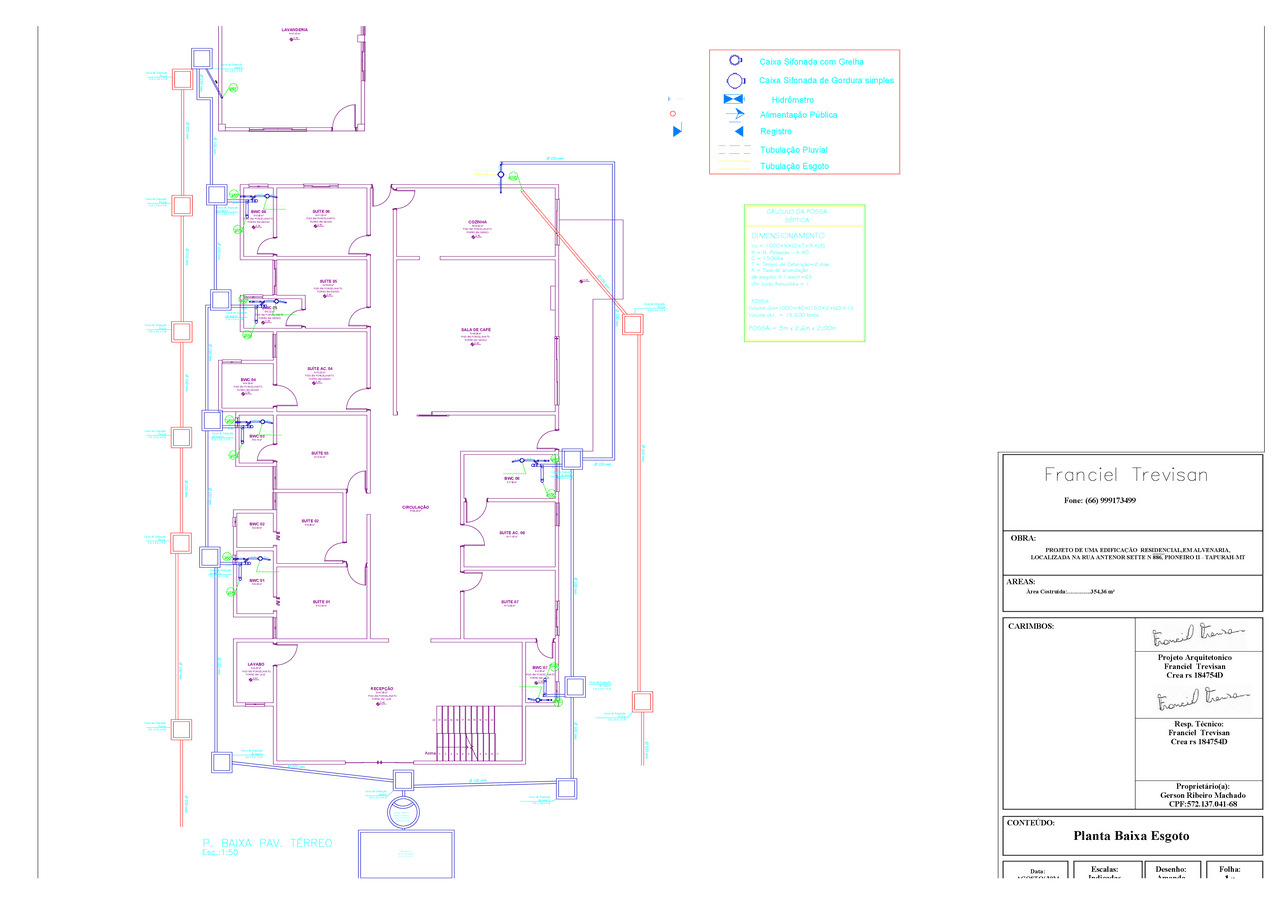

Planta Baixa Esgoto
Data:
AGOSTO/ 2024
OBRA:
AREAS:
CARIMBOS:
Resp. Técnico:
Franciel Trevisan
Crea rs 184754D
Área Costruida:................354,36 m²
PROJETO DE UMA EDIFICAÇÃO RESIDENCIAL,EM ALVENARIA,
LOCALIZADA NA RUA ANTENOR SETTE N 886, PIONEIRO II - TAPURAH-MT
Proprietário(a):
Gerson Ribeiro Machado
CPF:572.137.041-68
Projeto Arquitetonico
Franciel Trevisan
Crea rs 184754D
