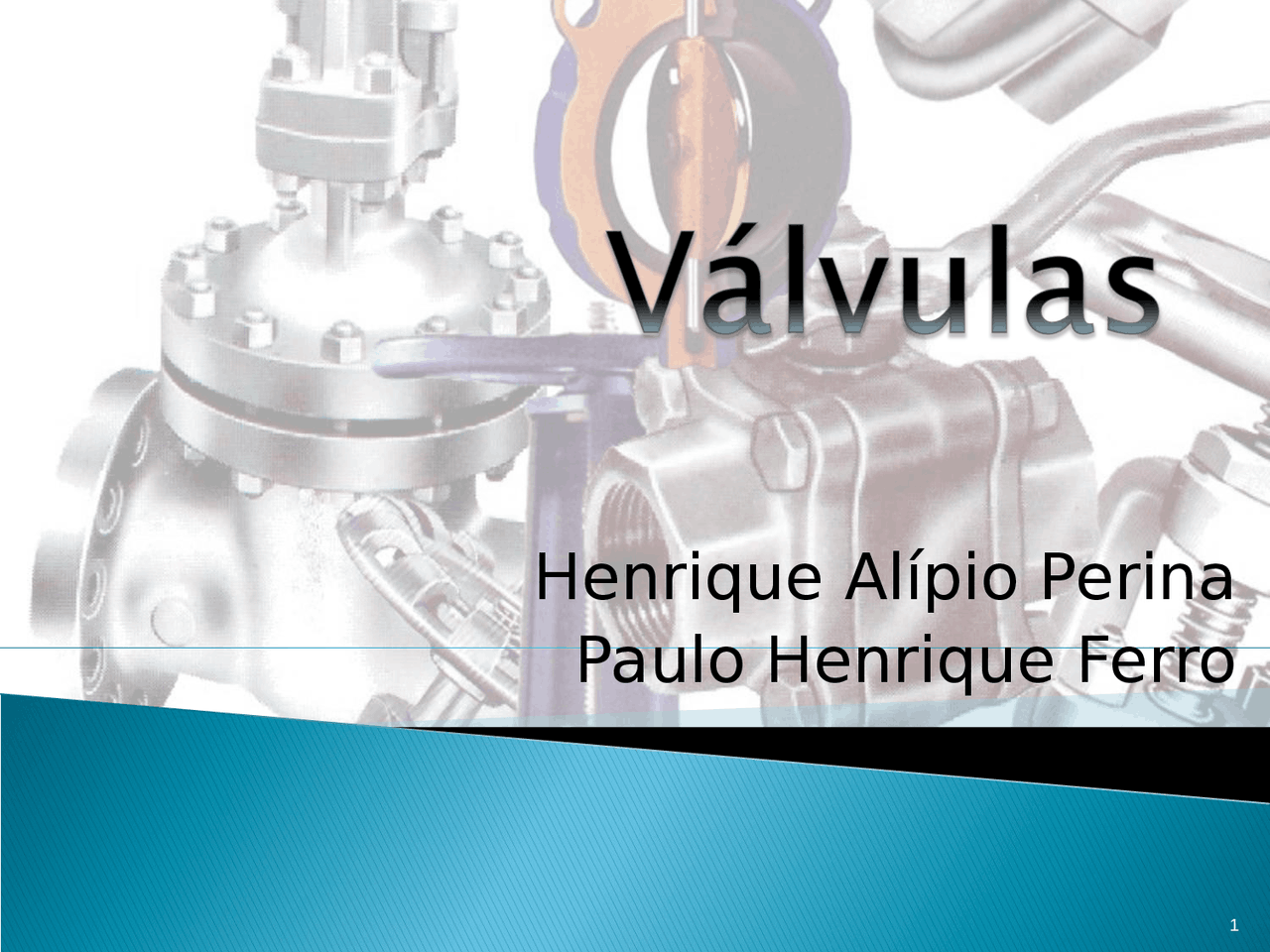

Henrique Alípio Perina

Paulo Henrique Ferro

“Válvulas são dispositivos destinados a estabelecer, controlar e romper a descarga de fluidos nos encanamentos.” (MACINTYRE,

As válvulas de bloqueio se destinam a estabelecer ou interromper o fluxo, isto é, que só devem funcionar completamente abertas ou completamente fechadas, não se aplicam a casos em que se pretende variar a descarga.

Quando parcialmente abertas, causam perdas de carga muito elevadas. O fechamento nessa válvula é feito pelo movimento de uma peça chamada de gaveta, em conseqüência da rotação da haste; a gaveta desloca-se paralelamente ao orifício da válvula e perpendicularmente ao sentido de escoamento do fluido. Válvulas de gaveta

2.1. Válvulas de Bloqueio

Válvulas de gaveta Haste não ascendente Obturador desloca-se sobre a rosca

As válvulas de macho representam cerca de 10% de todas as válvulas usadas em tubulações industriais. Uma das vantagens dessa válvula sobre as de gaveta é o espaço ocupado muito menor. Elas são utilizadas para operações “liga-desliga” de manobra rápida.

2.1. Válvulas de Bloqueio

Válvulas de macho

2.1. Válvulas de Bloqueio

Válvulas de macho

São válvulas de uso geral, de fechamento

rápido, muito utilizadas para ar comprimido,

vácuo, vapor, gases e líquidos.

O controle do fluxo se faz por meio de uma

esfera. As vantagens das válvulas de esfera sobre

as de gaveta são o menor tamanho, peso e custo,

melhor vedação, maior facilidade de operação e

menor perda de carga.

2.1. Válvulas de Bloqueio

Válvulas de esfera

2.1. Válvulas de Bloqueio

Válvulas de esfera

As válvulas de regulagem são destinadas especificamente para controlar o fluxo, graças ao “estrangulamento” que provocam, podendo trabalhar em qualquer posição de fechamento parcial.

2.2. Válvulas de Regulagem

Válvulas globo têm esse nome devido à forma globular concebida inicialmente no projeto de seu corpo. Possuem uma haste parcialmente rosqueada, ou posta ao volante de manobra, existe um alargamento, tampão, para controlar a passagem de um fluido por um orifício. Servem para a regulagem da descarga, pois podem trabalhar como tampão em qualquer posição.

2.2. Válvulas de Regulagem

Válvulas de globo

2.2. Válvulas de Regulagem

Válvulas de globo
