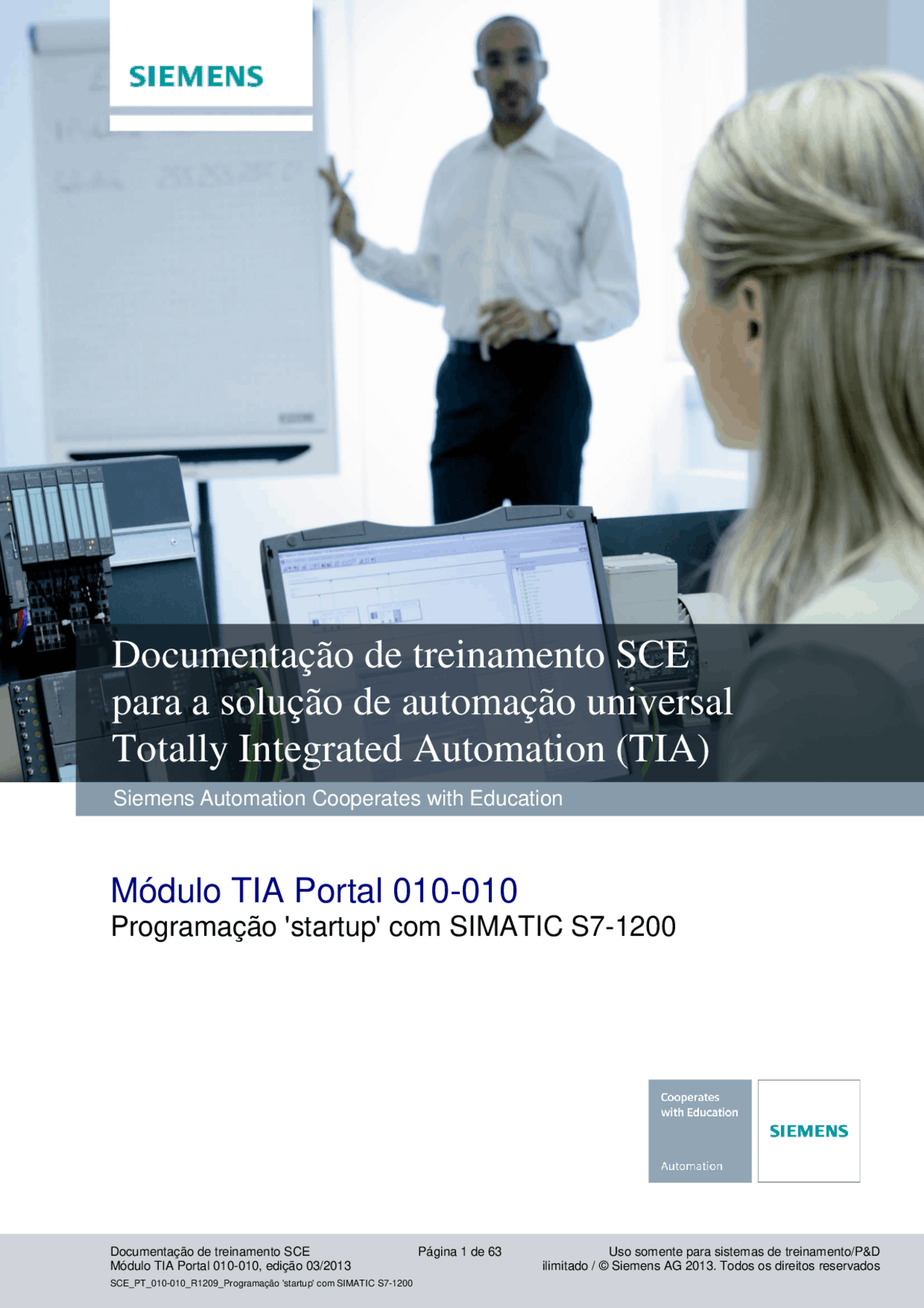

Documentação de treinamento SCE Página 1 de 63 Uso somente para sistemas de treinamento/P&D Módulo TIA Portal 010-010, edição 03/2013 ilimitado / © Siemens AG 2013. Todos os direitos reservados
Módulo TIA Portal 010-
Programação 'startup' com SIMATIC S7-
Documentação de treinamento SCE
para a solução de automação universal
Totally Integrated Automation (TIA)
Documentação de treinamento SCE
para a solução de automação universal
Totally Integrated Automation (TIA)
Siemens Automation Cooperates with Education
Documentação de treinamento SCE Página 2 de 63 Uso somente para sistemas de treinamento/P&D Módulo TIA Portal 010-010, edição 03/2013 ilimitado / © Siemens AG 2013. Todos os direitos reservados
Pacotes de instrutor SCE deste documento
SIMATIC S7-1200 AC/DC/RELAIS 6º "TIA Portal" Nº de pedido: 6ES7214-1BE30-4AB SIMATIC S7-1200 DC/DC/DC 6º "TIA Portal" Nº de pedido: 6ES7214-1AE30-4AB SIMATIC S7-SW para treinamento STEP 7 BASIC V11 Upgrade (para S7-1200) 6º "TIA Portal" Nº de pedido: 6ES7822-0AA01-4YE
Note que os pacotes de instrutor podem ser substituídos por pacotes atualizados. Um resumo dos pacotes SCE atualmente disponíveis pode ser encontrado em: siemens.com/sce/tp
Treinamentos avançados
Para treinamentos avançados SCE Siemens, entre em contato com o parceiro SCE da sua região siemens.com/sce/contact
Outras informações sobre SCE
siemens.com/sce
Nota sobre o uso
A documentação de treinamento para a solução de automação universal Totally Integrated Automation (TIA) foi elaborada para o programa "Siemens Automation Cooperates with Education (SCE)" especificamente para fins educacionais. A Siemens AG não assume nenhuma responsabilidade sobre o conteúdo.
Este documento só pode ser utilizado para o treinamento inicial em produtos/sistemas da Siemens. Isto é, ele pode ser copiado em sua totalidade ou parcialmente e ser entregue aos alunos para uso durante o treinamento. A transmissão e reprodução deste documento, bem como a divulgação de seu conteúdo, são permitidas apenas para fins educacionais.
As exceções demandam a aprovação por escrito do representante da Siemens AG: Sr. Roland Scheuerer [email protected].
As violações estão sujeitas a indenização por danos. Todos os direitos, inclusive da tradução, são reservados, particularmente para o caso de registro de patente ou marca registrada.
A utilização em cursos para clientes industriais é expressamente proibida. O uso comercial dos documentos não é autorizado.
Agradecemos à empresa Michael Dziallas Engineering e todas as pessoas pelo auxílio na elaboração deste documento.
Documentação de treinamento SCE Página 4 de 63 Uso somente para sistemas de treinamento/P&D Módulo TIA Portal 010-010, edição 03/2013 ilimitado / © Siemens AG 2013. Todos os direitos reservados
1. Prefácio
O conteúdo do módulo SCE_PT_010-010 constitui a unidade de aprendizado 'Fundamentos da programação CLP' e representa uma introdução rápida com relação à programação do SIMATIC S7-1200 com o TIA Portal.
Meta de aprendizado:
Neste módulo, o leitor deverá aprender a programar um comando lógico programável (CLP) SIMATIC S7-1200 com a ferramenta de programação TIA Portal. O módulo fornece os fundamentos e apresenta as diferentes etapas do procedimento com base em um exemplo detalhado.
Instalação do software e configuração da interface de programação Esclarecimentos de como é um CLP e como este trabalha Estrutura e operação do CLP SIMATIC S7- 1200 Criação, carregamento e teste de um programa exemplo
Pré-requisitos:
Para um bom entendimento desse módulo, é necessário conhecimento sobre Windows
Fatores adicionais para a programação CLP Módulo 30
Fundamentos da programação CLP Módulo 10, módulo 20
PROFIBUS PROFINET Módulo 60 Módulo 70 AS Módulo 50 - Interface
Tecnologia de segurança Módulo 80
Tecnologia de acionamento Módulo 100
Visualização do processo (IHM) Módulo 90
Tecnologia de sensores Módulo 110
Simulação do sistema SIMIT Módulo 150
Outras linguagens de programação Módulo 40
Documentação de treinamento SCE Página 5 de 63 Uso somente para sistemas de treinamento/P&D Módulo TIA Portal 010-010, edição 03/2013 ilimitado / © Siemens AG 2013. Todos os direitos reservados
Hardware e software necessários
1 PC Pentium 4 com 1.7 GHz, 1 GB de RAM (XP) ou 2 GB de RAM (Vista), espaço livre em disco de aprox. 2 GB Sistema operacional Windows XP Professional SP3 / Windows 7 Professional / Windows 7 Enterprise / Windows 7 Ultimate / Windows 2003 Server R2 / Windows Server 2008 Premium SP1, Business SP1, Ultimate SP 2 Software STEP 7 Professional V11 SP1 (TIA Portal V11) 3 Conexão Ethernet entre o PC e o CLP 315F-2 PN/DP 4 CLP SIMATIC S7-1200, p.ex., CPU 1214C. As entradas deverão ser executadas em um painel de controle.
1 PC
2 STEP 7 Professional V11 (TIA Portal)
4 S7-1200 com CPU 1214C
3 Conexão Ethernet
Documentação de treinamento SCE Página 7 de 63 Uso somente para sistemas de treinamento/P&D Módulo TIA Portal 010-010, edição 03/2013 ilimitado / © Siemens AG 2013. Todos os direitos reservados
3. Instalação do software STEP 7 Professional V11 (TIA Portal V11)
O STEP 7 Professional é disponibilizado em DVD.
Para instalar o STEP 7, proceda da seguinte forma:
- Coloque o DVD do STEP 7 Professional na unidade de disco de DVD.
- O programa de instalação é automaticamente inicializado. Em caso negativo, clique duas vezes no arquivo ‚ START.exe’.
- O programa de instalação irá guiá-lo através de toda a instalação do STEP 7 Professional
- Para usar o STEP 7 Professional em seu computador é necessária uma chave de licença.
Esta chave de licença poderá ser transferida para o seu computador durante o processo de instalação a partir do pen drive fornecido. Depois disto, será possível mover esta chave de licença novamente para outras mídias com o software 'Automation License Manager'. Esta chave de licença também poderá estar em outro computador e ser consultada através da rede.
3.1 Instalação das atualizações do STEP 7 Professional V11 (TIA Portal V11)
São feitas frequentes atualizações no STEP 7 Professional V11 (TIA Portal V11) para permitir a vinculação ideal de novos produtos, estas atualizações são disponibilizadas na Internet.
A página Web correspondente é: http://support.automation.siemens.com/WW/view/com/
Nesta página é possível fazer o download das atualizações. Em seguida, estas são instaladas como segue:
- Primeiro, a partir dos arquivos salvos, a ' aplicação' é iniciada por meio de clique duplo. Abaixo está a atualização 4 da versão 11 do Service Pack 2 ‚SIMATIC_TIAP_V11_0_SP2_UPD4‘. ( SIMATIC_TIAP_V11_0_SP2_UPD4)
Nota: Antes disto, é imprescindível verificar os pré-requisitos do software. Neste caso o pré-requisito é um pacote de software STEP 7 Professional V11 (TIA Portal V11) SP2 já instalado.
- No segundo passo, é selecionado o idioma de instalação. ( Idioma de instalação: Alemão Avançar)
Documentação de treinamento SCE Página 8 de 63 Uso somente para sistemas de treinamento/P&D Módulo TIA Portal 010-010, edição 03/2013 ilimitado / © Siemens AG 2013. Todos os direitos reservados
- No terceiro passo, a pasta "Temp" pode ser selecionada para extrair o pacote. ( Avançar)
- No quarto passo, é possível visualizar outras informações do produto. ( Ler informações do produto Avançar)
- No quinto passo, os acordos de licença deverão ser aceitos e as notas de segurança deverão ser confirmadas. ( Avançar)
- No sexto passo, as notas de segurança são aceitas. ( Avançar)
- No sétimo passo, a instalação é iniciada. ( Instalar)
- Após a instalação da atualização, o computador deverá ser reiniciado. ( Reiniciar )
3.2 Atualização do catálogo de hardware no STEP 7 Professional V
(TIA Portal V11 com Hardware Support Packages (HSP)
Para a vinculação de novos módulos no catálogo de hardware do STEP 7 Professional V11 (TIA Portal V11), Hardware Support Packages (HSP) são disponibilizados na Internet.
A página Web correspondente é: http://support.automation.siemens.com/WW/view/com/
A descrição para a instalação dos Hardware Support Packages (HSP) poderá ser encontrada em: http://support.automation.siemens.com/WW/view/com/
Aqui será mostrado com um novo módulo pode ser instalado no STEP 7 Professional V (TIA Portal V11):
- Primeiro o arquivo baixado deverá ser 'extraído' no Windows Explorer. ( HSP_V11SP2_00….. Extrair todos …)
Documentação de treinamento SCE Página 10 de 63 Uso somente para sistemas de treinamento/P&D Módulo TIA Portal 010-010, edição 03/2013 ilimitado / © Siemens AG 2013. Todos os direitos reservados
- No quarto passo, em 'Installation of support packages' , selecione o botão 'Add from file system'. ( Installation of support packages Add from file system)
- No quinto passo, selecione o Hardware Support Package desejado em formato '*.isp11' e abra-o. ( *.isp11 Open)
Documentação de treinamento SCE Página 11 de 63 Uso somente para sistemas de treinamento/P&D Módulo TIA Portal 010-010, edição 03/2013 ilimitado / © Siemens AG 2013. Todos os direitos reservados
- No sexto passo, em 'Installation of support packages' , selecione o Hardware Support Package desejado e instale-o. ( Installation of support packages Install)
- Se a mensagem de erro a seguir for exibida, o TIA Portal no plano de fundo deverá ser fechado, sendo que a janela de mensagem deve permanecer aberta. Depois disto, será possível continuar a instalação. ( Continue)
- O status da instalação será exibido até, por fim, aparecer a nota de que o TIA Portal deve ser reiniciado. ( Finish)
Documentação de treinamento SCE Página 13 de 63 Uso somente para sistemas de treinamento/P&D Módulo TIA Portal 010-010, edição 03/2013 ilimitado / © Siemens AG 2013. Todos os direitos reservados
- Selecione as 'Propriedades' do 'Protocolo de Internet (TCP/IP)' ( Internet Protocol (TCP/IP) Propriedades)
- Em seguida, é possível configurar os 'Endereços IP' e a 'Máscara de subrede' e aplicar com 'OK'. ( Usar o seguinte endereço IP Endereço IP: 192.168.0.99 Máscara de subrede 255.255.255.0 OK Fechar)
Documentação de treinamento SCE Página 14 de 63 Uso somente para sistemas de treinamento/P&D Módulo TIA Portal 010-010, edição 03/2013 ilimitado / © Siemens AG 2013. Todos os direitos reservados
Notas sobre a conexão à Ethernet (maiores informações no Anexo V do documento de treinamento):
Endereço MAC: O endereço MAC é composto de uma parte fixa e uma parte variável. A parte fixa ("Basic MAC address") identifica o fabricante (Siemens, 3COM, ...). A parte variável do endereço MAC diferencia os diferentes participantes da Ethernet e deve ser atribuída de forma exclusiva em nível global. Todos os módulos possuem um endereço MAC predefinido inscrito.
Faixa de valores para o endereço IP: O endereço IP é composto de 4 números decimais na faixa de valores de 0 a 255, separados por um ponto; por exemplo, 141.80.0.
Faixa de valores para a máscara de subrede: Esta máscara é usada para poder detectar se os dispositivos com seus respectivos endereços IP pertencem à subrede local ou se só podem ser alcançados por meio de um roteador. A máscara de subrede é composta de 4 números decimais na faixa de valores de 0 a 255, separados por um ponto; por exemplo, 255.255.0. Os 4 números decimais da máscara de subrede devem conter, em sua representação binária a partir da esquerda, uma sequência de valores "1" sem espaços e, a partir da direita, uma sequência de valores "0" sem espaços. Os valores "1" determinam a faixa do endereço IP para o número de rede. Os valores "0" determinam a faixa do endereço IP para o endereço do participante. Exemplo: valores corretos: 255.255.0.0 decimal = 1111 1111.1111 1111.0000 0000.0000 0000 binário 255.255.128.0 decimal = 1111 1111.1111 1111.1000 0000.0000 0000 binário 255.254.0.0 decimal = 1111 1111.1111 1110.0000 0000.0000.0000 binário valor incorreto: 255.255.1.0 decimal = 1111 1111.1111 1111.0000 000 1 .0000 0000 binário
Faixa de valores para o endereço de gateway (roteador): O endereço é composto de 4 números decimais na faixa de valores de 0 a 255, separados por um ponto; por exemplo, 141.80.0.1.
Relação entre os endereços IP, endereço do roteador e da máscara de subrede: O endereço IP e o endereço de gateway só podem se diferenciar por um local, no qual consta "0" na máscara de subrede. Exemplo:Você inseriu: 255.255.255.0 para máscara de subrede; 141.30.0.5 para endereço IP e 141.30.128.1 para endereço do roteador. O endereço IP e o endereço de gateway só podem possuir um valor diferente no 4º número decimal. No exemplo, no entanto, o 3º número já é diferente.
Portanto, é necessário alterar:
- a máscara de subrede para: 255.255.0.0 ou
- o endereço IP para: 141.30.128.5 ou
- o endereço de gateway para: 141.30.0.
Documentação de treinamento SCE Página 16 de 63 Uso somente para sistemas de treinamento/P&D Módulo TIA Portal 010-010, edição 03/2013 ilimitado / © Siemens AG 2013. Todos os direitos reservados
- Na árvore do projeto, selecione a seguir a placa de rede que foi anteriormente configurada em 'Online access'. Clicando em 'Update accessible devices' você verá o endereço MAC do SIMATIC S7-1200 conectado. Selecione, então, 'Online & Diagnostics'. ( Online access … Network connection Update accessible devices MAC= ….. Online & Diagnostics)
Nota: Se já tiver sido configurado um endereço IP para a CPU, este será exibido ao invés do endereço MAC.
Documentação de treinamento SCE Página 17 de 63 Uso somente para sistemas de treinamento/P&D Módulo TIA Portal 010-010, edição 03/2013 ilimitado / © Siemens AG 2013. Todos os direitos reservados
- Em 'Functions' você encontrará o item 'Assign IP address'. Insira aqui o 'IP address' e a 'Subnet mask'. Em seguida, clique em 'Assign IP address' e este novo endereço será atribuído ao seu SIMATIC S7-1200. ( Functions Assign IP address IP address: 192.168.0.1 Subnet mask: 255.255.255.0 Assign IP address)
Documentação de treinamento SCE Página 19 de 63 Uso somente para sistemas de treinamento/P&D Módulo TIA Portal 010-010, edição 03/2013 ilimitado / © Siemens AG 2013. Todos os direitos reservados
5. O que é um CLP e para que os CLPs são usados?
5.1 O que significa o termo CLP?
CLP é a abreviação de c ontrolador l ógico p rogramável. Trata-se de um dispositivo que controla um processo (por exemplo, uma impressora para a impressão de jornais, um sistema de enchimento para o preenchimento de cimento, uma prensa para estampar peças moldadas de plástico etc. ... ). Isto se realiza conforme as instruções de um programa que se encontra na memória do dispositivo.
5.2 Como o CLP controla o processo?
O CLP controla o processo por meio dos assim chamados atuadores conectados nas saídas do CLP quando estas são energizadas com uma tensão de controle de, p.ex., 24 V. Desta forma é possível ligar e desligar motores, estender ou retrair válvulas ou acender e desligar lâmpadas.
M
M
0 V
24 V
As saídas do CLP controlam os atuadores por meio da comutação da tensão de controle!
CLP
Máquina
Programa com instruções
Memória
Programa carregado na memória do CLP......
.... controla a máquina
CLP
Saídas
Lâmpada acesa
Lâmpada apagada
Documentação de treinamento SCE Página 20 de 63 Uso somente para sistemas de treinamento/P&D Módulo TIA Portal 010-010, edição 03/2013 ilimitado / © Siemens AG 2013. Todos os direitos reservados
5.3 A partir de onde o CLP recebe informações sobre os estados do processo?
O CLP recebe as informações sobre o processo a partir de dispositivos que estão ligados às entradas do CLP. Estes dispositivos podem ser, por exemplo, sensores que detectam se uma peça de trabalho se encontra em uma determinada posição ou também um interruptor ou botão simples que pode ser aberto ou fechado. Neste caso é feita a diferenciação entre os contatos normalmente fechados, que estão fechados quando não acionados, e os contatos normalmente abertos , que estão abertos quando não acionados.
5.4 Qual é a diferença entre os contatos normalmente fechados e normalmente
abertos?
Nos transmissores de sinal é feita a diferenciação entre os contatos normalmente fechados e os contatos normalmente abertos.
O interruptor aqui ilustrado é um contato normalmente aberto, isto é, ele estará fechado quando for acionado.
O interruptor aqui ilustrado é um contato normalmente fechado, isto é, ele estará fechado quando não tiver sido acionado.
24 V
24 V
0 V
As entradas do CLP registram as informações sobre os estados no processo!
CLP
Entradas
Interruptor fechado
Interruptor aberto
24 V
Contato normalme nte aberto não acionado
Contato normalmente aberto aberto
Contato normalme nte aberto acionado
Contato normalmente aberto fechado
Contato normalme nte fechado não acionado
Contato normalmente fechado fechado
Contato normalme nte fechado acionado
Contato normalmente fechado aberto
