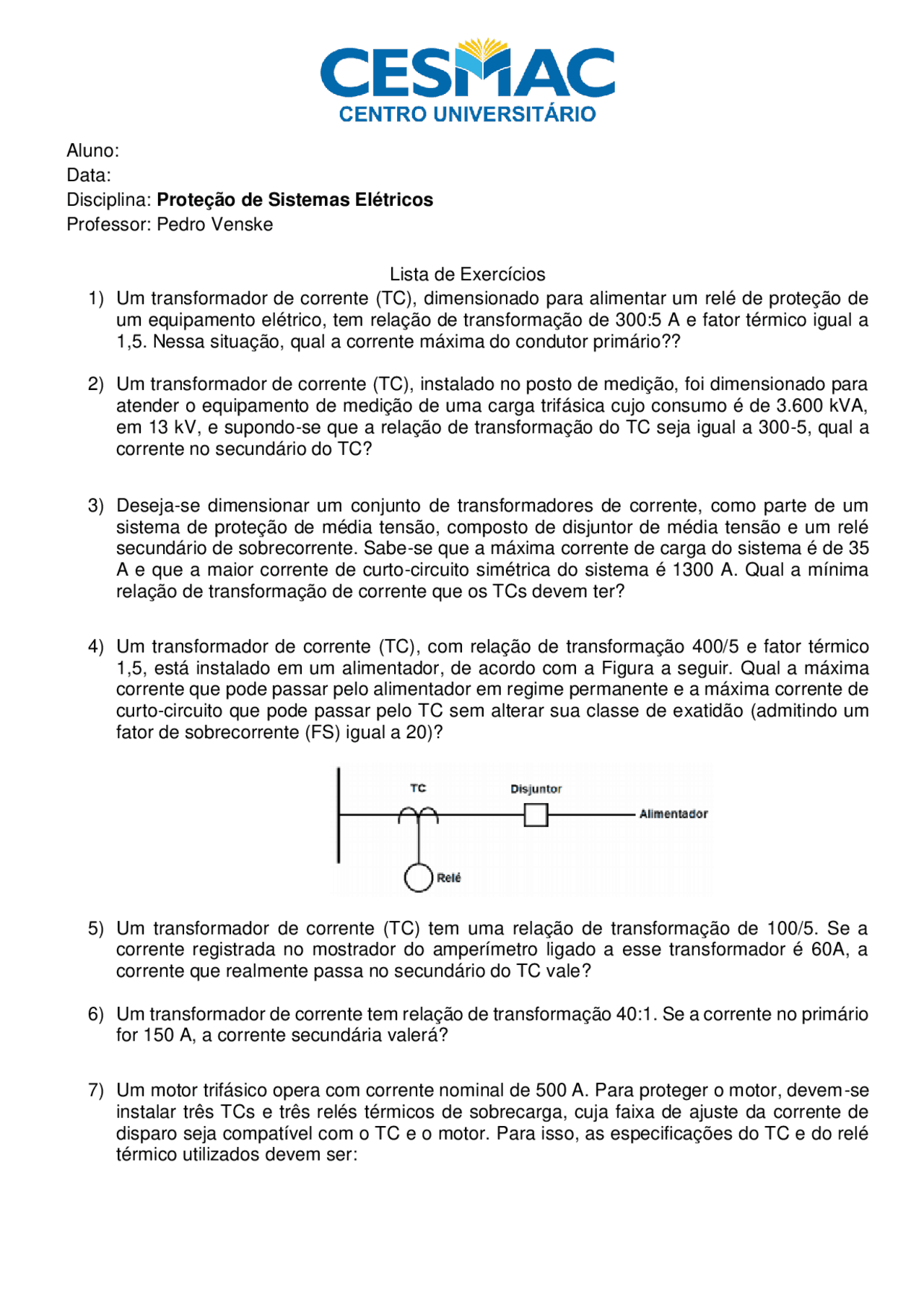

Aluno:
Data:
Disciplina: Proteção de Sistemas Elétricos
Professor: Pedro Venske
Lista de Exercícios
1) Um transformador de corrente (TC), dimensionado para alimentar um relé de proteção de
um equipamento elétrico, tem relação de transformação de 300:5 A e fator térmico igual a
1,5. Nessa situação, qual a corrente máxima do condutor primário??
2) Um transformador de corrente (TC), instalado no posto de medição, foi dimensionado para
atender o equipamento de medição de uma carga trifásica cujo consumo é de 3.600 kVA,
em 13 kV, e supondo-se que a relação de transformação do TC seja igual a 300-5, qual a
corrente no secundário do TC?
3) Deseja-se dimensionar um conjunto de transformadores de corrente, como parte de um
sistema de proteção de média tensão, composto de disjuntor de média tensão e um relé
secundário de sobrecorrente. Sabe-se que a máxima corrente de carga do sistema é de 35
A e que a maior corrente de curto-circuito simétrica do sistema é 1300 A. Qual a mínima
relação de transformação de corrente que os TCs devem ter?
4) Um transformador de corrente (TC), com relação de transformação 400/5 e fator térmico
1,5, está instalado em um alimentador, de acordo com a Figura a seguir. Qual a máxima
corrente que pode passar pelo alimentador em regime permanente e a máxima corrente de
curto-circuito que pode passar pelo TC sem alterar sua classe de exatidão (admitindo um
fator de sobrecorrente (FS) igual a 20)?
5) Um transformador de corrente (TC) tem uma relação de transformação de 100/5. Se a
corrente registrada no mostrador do amperímetro ligado a esse transformador é 60A, a
corrente que realmente passa no secundário do TC vale?
6) Um transformador de corrente tem relação de transformação 40:1. Se a corrente no primário
for 150 A, a corrente secundária valerá?
7) Um motor trifásico opera com corrente nominal de 500 A. Para proteger o motor, devem-se
instalar três TCs e três relés térmicos de sobrecarga, cuja faixa de ajuste da corrente de
disparo seja compatível com o TC e o motor. Para isso, as especificações do TC e do relé
térmico utilizados devem ser:
