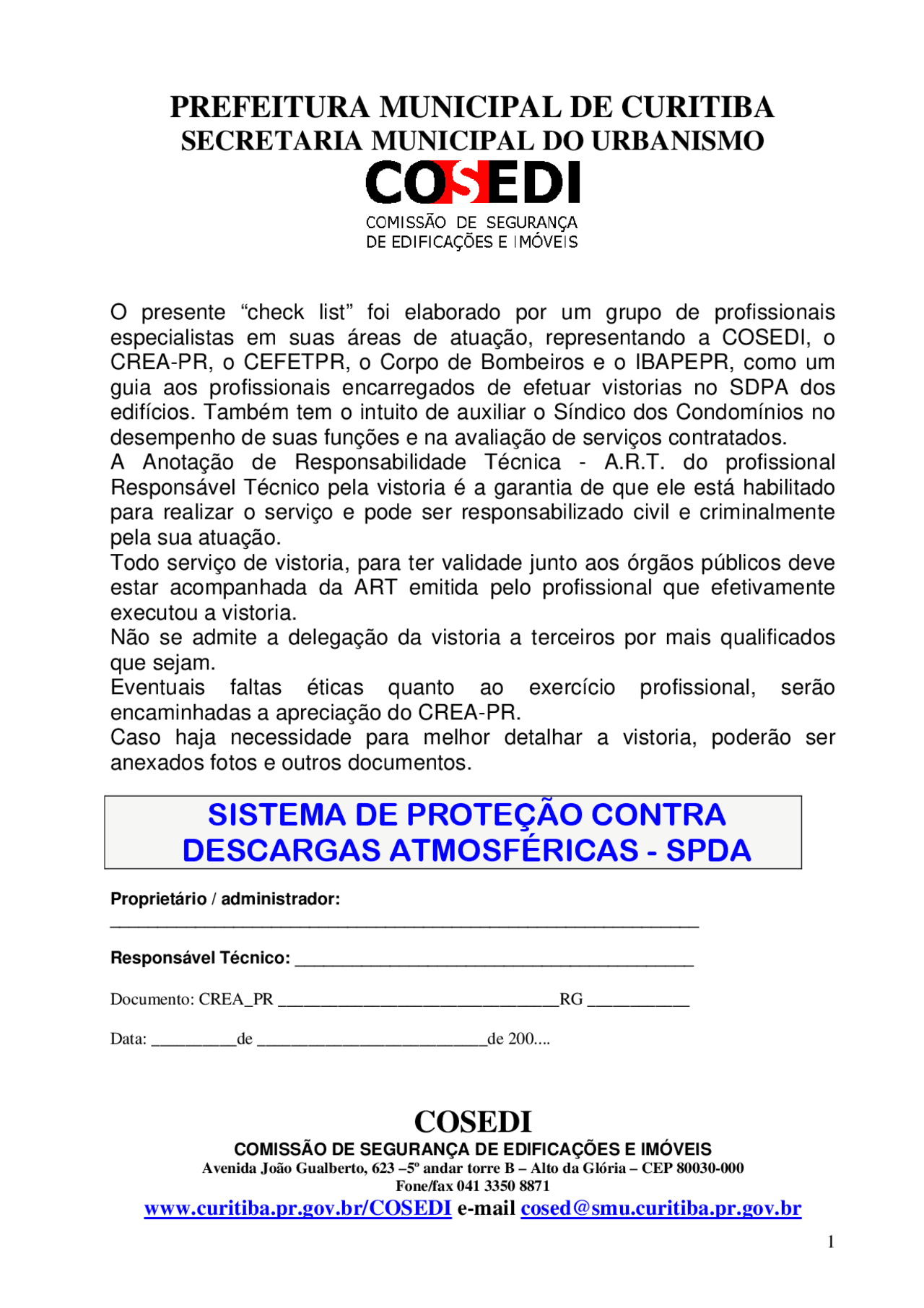

PREFEITURA MUNICIPAL DE CURITIBA

SECRETARIA MUNICIPAL DO URBANISMO

O presente “check list” foi elaborado por um grupo de profissionais

especialistas em suas áreas de atuação, representando a COSEDI, o

CREA-PR, o CEFETPR, o Corpo de Bombeiros e o IBAPEPR, como um

guia aos profissionais encarregados de efetuar vistorias no SDPA dos

edifícios. Também tem o intuito de auxiliar o Síndico dos Condomínios no

desempenho de suas funções e na avaliação de serviços contratados.

A Anotação de Responsabilidade Técnica - A.R.T. do profissional

Responsável Técnico pela vistoria é a garantia de que ele está habilitado

para realizar o serviço e pode ser responsabilizado civil e criminalmente

pela sua atuação.

Todo serviço de vistoria, para ter validade junto aos órgãos públicos deve

estar acompanhada da ART emitida pelo profissional que efetivamente

executou a vistoria.

Não se admite a delegação da vistoria a terceiros por mais qualificados

que sejam.

Eventuais faltas éticas quanto ao exercício profissional, serão

encaminhadas a apreciação do CREA-PR.

Caso haja necessidade para melhor detalhar a vistoria, poderão ser

anexados fotos e outros documentos.

SISTEMA DE PROTEÇÃO CONTRA

DESCARGAS ATMOSFÉRICAS - SPDA

Proprietário / administrador:

______________________________________________________________

Responsável Técnico: __________________________________________

Documento: CREA_PR _________________________________RG ____________

Data: __________de ___________________________de 200....

COSEDI

COMISSÃO DE SEGURANÇA DE EDIFICAÇÕES E IMÓVEIS

Avenida João Gualberto, 623 –5º andar torre B – Alto da Glória – CEP 80030- Fone/fax 041 3350 8871

www.curitiba.pr.gov.br/COSEDI e-mail [email protected]

INSPEÇÃO DO SPDA

Sistema de Proteção contra Descargas Atmosféricas

IDENTIFICAÇÃO DA EDIFICAÇÃO:

• NOME _____________________________________________________________

• RAZÃO SOCIAL ,_____________________________________________________

• ENDEREÇO COMPLETO ______________________________________________

• CNPJ ,______________________________________________________________

• INSCRIÇÃO IMOBILIÁRIA / IF ___________________________________________

• REGISTRO DE IMÓVEIS _______________________________________________

IDENTIFICAÇÃO DO RESPONSÁVEL :

• NOME _____________________________________________________________

• RG ________________/ CPF ___________________________________________

• DATA DA VIGÊNCIA DO MANDATO _____________________________________

• NO CASO DE ADMINISTRADORA _______________________________________

Verificação da documentação obrigatória por lei e norma :

  • Relatório da necessidade de uso do SPDA na edificação em questão, contendo memória de cálculo e a devida seleção de nível de proteção;

NÍVEL DE PROTEÇÃO REQUERIDA PELA EDIFICAÇÃO __________________________

  • Desenho em escala (projeto) contendo todos os componentes do SPDA, inclusive eletrodos de aterramento – quando o SPDA for estrutural, também deve ter projeto;(o projeto deve permanecer com o proprietário da edificação a disposição dos órgãos públicos.)

O CONDOMÍNIO POSSUI O PROJETO DO SPDA

sim() não ()

  • DESCIDAS: Para nível III de proteção (condomínios residenciais), devemos ter no mínimo uma descida para cada 20m de perímetro. Ex.: Se uma edificação tem 100m de perímetro, deverá ter 5 descidas distribuídas o mais uniformemente possível, na impossibilidade de distribuí-las desta forma, não podem ficar próximas umas das outras menos de 2m;

HÁ CABOS DE DESCIDA A CADA 20m DE PERÍMETRO? sim() não ()

  • Todas as tubulações metálicas e estruturas metálicas , inclusive de gás que distem menos de 2m do condutor de descida, devem ser interligados a ele;

AS TUBULAÇÕES METÁLICAS DISPOSTAS COM DISTANCIA MENOR QUE 2m DOS CABOS DE DESCIDA ESTÃO CONECTADAS AOS CABOS? sim() não ()

  • ATERRAMENTO : Devemos ter no mínimo um eletrodo para cada descida construída. Estes eletrodos devem estar interligados entre si para seu equilíbrio de potencial elétrico. Na impossibilidade de serem interligados no solo, podem ser interligados a até 4m do nível do solo. Utiliza-se cabo de cobre de 50mm para essa interligação;

HÁ UM ELETRODO PARA CADA CABO DE DESCIDA? sim() não () OS ELETRODOS ESTÃO INTERLIGADOS ENTRE SI? sim() não () OS ELETRODOS ESTÃO NO SOLO? sim() não ()

EQUALIZAÇÃO :

  • DESCIDAS : Se o edifício tiver mais de 20m de altura, deverá ter anel(is) de equalização das descidas, ou seja, a interligação destas descidas como no subsistema de aterramento, envolvendo toda a edificação. Caso o prédio tenha 40m de altura, deverá ter 2 anéis, e assim por diante, a cada 20m de altura. Todos os tipos de sistema, Franklin, ou Faraday, devem ter equalização das descidas;

O EDIFÍCIO TEM MAIS DE 20m DE ALTURA? sim() não () POSSUI ANEL(is) DE EQUALIZAÇÃO ENVOLVENDO A EDIFICAÇÃO? sim() não ()

  • ESTRUTURAS METÁLICAS : Toda e qualquer superfície ou estrutura metálica ao nível dos captores deve ser interligada ao ponto mais próximo no SPDA, bem como estruturas com essas características próximas a menos de 2m de componentes do SPDA;

OS RUFOS ESTÃO INTERLIGADOS AO CABO? sim() não () AS ANTENAS DE TV ESTÃO INTERLIGADAS AO CABO? sim() não () OUTROS OBJETOS DE METAL EXISTENTES SOBRE A COBERTURA ESTÃO INTERLIGADOS AO CABO? sim() não () COBERTURA METÁLICA? sim() não () ESTÁ INTERLIGADA AOS CABOS? sim() não ()

  • Botijões de gás devem ser equalizados ao SPDA; ex.: geralmente estes botijões se encontram em “casinhas de gás”, eles devem ser interligados entre si e ao SPDA por meio de cabo de cobre nu ao ponto mais próximo do subsistema de aterramento, geralmente recomenda-se que seja disposta uma malha de cabo de cobre nu exposta, onde os botijões são acomodados sobre ela;

A CENTRAL DE GAS ESTÁ COBERTA PELO SPDA? sim() não () OS BOTIJÕES DE GÁS ESTÃO INTERLIGADOS ENTRE SI? sim() não () OS BOTIJÕES DE GÁS ESTÃO INTERLIGADOS AO SPDA? sim() não ()

SPDA ESTRUTURAL

  • Caso o SPDA seja estrutural , ou o vistoriador tenha essa suspeita, deve ser imediatamente solicitado um laudo de medição da continuidade das armaduras da edificação feita com um micro-ohmímetro.
  • Esse laudo deverá conter todas as medições de cada pilar estrutural usado como descida, bem como a medição cruzada entre eles. a medição de cada pilar obrigatoriamente deve apresentar resistência igual ou menor a 1 ohm;

O SPDA É ESTRUTURAL? sim() não () EXISTE LAUDO DE MEDIÇÃO DA CONTINUIDADE DAS ARMADURAS DA EDIFICAÇÃO? sim() não () FORAM FEITAS MEDIÇÕES EM CADA PILAR? sim() não () FORAM FEITAS MEDIÇÕES CRUZADAS ENTRE ELES? sim() não () APRESENTARAM RESISTÊNCIA IGUAL OU MENOR A 1 ohm? sim() não ()

  • Se na edificação for identificado somente o subsistema captor, e nenhuma descida nem caixa de aterramento possivelmente o SPDA é estrutural;
  • O SPDA ESTRUTURAL NÃO EXCLUI A OBRIGATORIEDADE DE PROJETO ;

EXISTE PROJETO DO SPDA ESTRUTURAL? sim() não ()

DPS – DISPOSITIVO DE PROTEÇÃO CONTRA SURTOS

  • Apesar da proteção interna contra descargas atmosféricas não ser obrigatória por lei, é recomendado por norma em equipamentos eletromecânicos e eletro-eletrônicos.
  • A NBR 5419:2004 preconiza em seu texto o uso de DPS – dispositivo de proteção contra surtos essencialmente nos QD’S dos elevadores e no QDG das edificações ;

EXISTE DPS NO QUADRO DO ELEVADOR? sim() não ()

EXISTE DPS NO QUADRO GERAL DE ENERGIA DO EDIFICIO? sim() não ()
