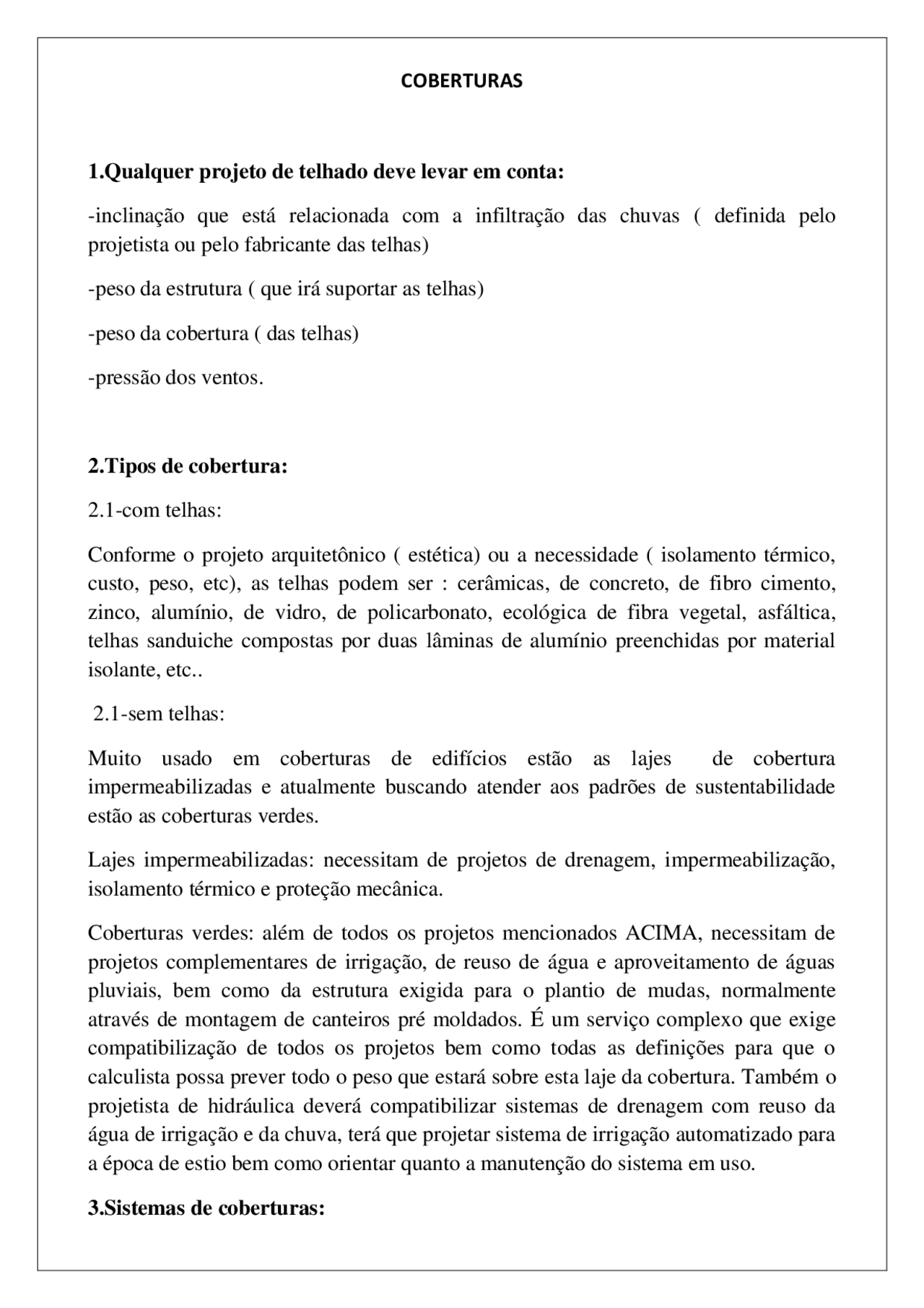

COBERTURAS
1.Qualquer projeto de telhado deve levar em conta:
-inclinação que está relacionada com a infiltração das chuvas ( definida pelo projetista ou pelo fabricante das telhas)
-peso da estrutura ( que irá suportar as telhas)
-peso da cobertura ( das telhas)
-pressão dos ventos.
2.Tipos de cobertura:
2.1-com telhas:
Conforme o projeto arquitetônico ( estética) ou a necessidade ( isolamento térmico, custo, peso, etc), as telhas podem ser : cerâmicas, de concreto, de fibro cimento, zinco, alumínio, de vidro, de policarbonato, ecológica de fibra vegetal, asfáltica, telhas sanduiche compostas por duas lâminas de alumínio preenchidas por material isolante, etc..
2.1-sem telhas:
Muito usado em coberturas de edifícios estão as lajes de cobertura impermeabilizadas e atualmente buscando atender aos padrões de sustentabilidade estão as coberturas verdes.
Lajes impermeabilizadas: necessitam de projetos de drenagem, impermeabilização, isolamento térmico e proteção mecânica.
Coberturas verdes: além de todos os projetos mencionados ACIMA, necessitam de projetos complementares de irrigação, de reuso de água e aproveitamento de águas pluviais, bem como da estrutura exigida para o plantio de mudas, normalmente através de montagem de canteiros pré moldados. É um serviço complexo que exige compatibilização de todos os projetos bem como todas as definições para que o calculista possa prever todo o peso que estará sobre esta laje da cobertura. Também o projetista de hidráulica deverá compatibilizar sistemas de drenagem com reuso da água de irrigação e da chuva, terá que projetar sistema de irrigação automatizado para a época de estio bem como orientar quanto a manutenção do sistema em uso.
3.Sistemas de coberturas:
3.1-com todas as águas ( águas= caídas) correndo para os beirais ( parte mais baixa do telhado) em nível;
3.2-com águas em níveis diversos;
3.3-coberturas com lanternim: que é um telhado com uma elevação na cumeeira ( ponto mais alto de telhado) e as laterais vazadas, com a finalidade de saída de ar quente pelas laterais ( efeito chaminé: quando o ar quente sobe pois é mais leve ), proporcionando um maior conforto térmico ao ambiente.
3.4 coberturas tipo sheds: muito usado em fábricas no passado, pois tem o objetivo de aproveitar a luz natural para o ambiente sem prejuízo do conforto térmico. São coberturas em forma serrilhada ao longo de todo o vão com telhas na sua parte inclinada e vidros na sua parede lateral. A luz entra de forma indireta pelas laterais inundando o ambiente.
3.5 coberturas zenitais: são tipos de cobertura que deixam passar a luz natural para o edifício através de elementos transparentes ( telas transparentes, policarbonato,...)
4.Elementos das coberturas com telhas:
4.1 -estrutura: é o sistema usado para o suporte das telhas. Pode ser de madeira, metálica ,pré-moldada de concreto ou mesmo de estruturas de concreto moldadas in loco.
4.2-telhas: poderão ser telhas cerâmicas, de concreto, ou em chapas de zinco, de alumínio, de fibro cimento, etc
4.3-acessórios: são elementos necessários para a coleta de águas como calhas e rincões, bem como para proteções nos encontros com as paredes como os rufos , como as pingadeiras, normalmente metálicos executados por funilarias. Também citamos como acessórios as sub coberturas, que são mantas utilizadas logo abaixo das telhas para isolamento térmico e estanqueidade.
CONSIDERAÇÕES:
A estrutura para as telhas depende do tipo, tamanho e peso das mesmas.
Para telhas de tamanhos pequenos como as cerâmicas ou as de concreto a estrutura do telhado normalmente é de madeira de lei composta por tesouras, terças, caibros e ripas. Para telhas em chapa são necessárias as tesouras e as terças somente.
-rincão: coletor de águas inclinado;
-ático: vão entre a laje ou o forro e o telhado;
-calha: coletor de águas nivelado;
-cumeeira: divisor de águas em nível.
