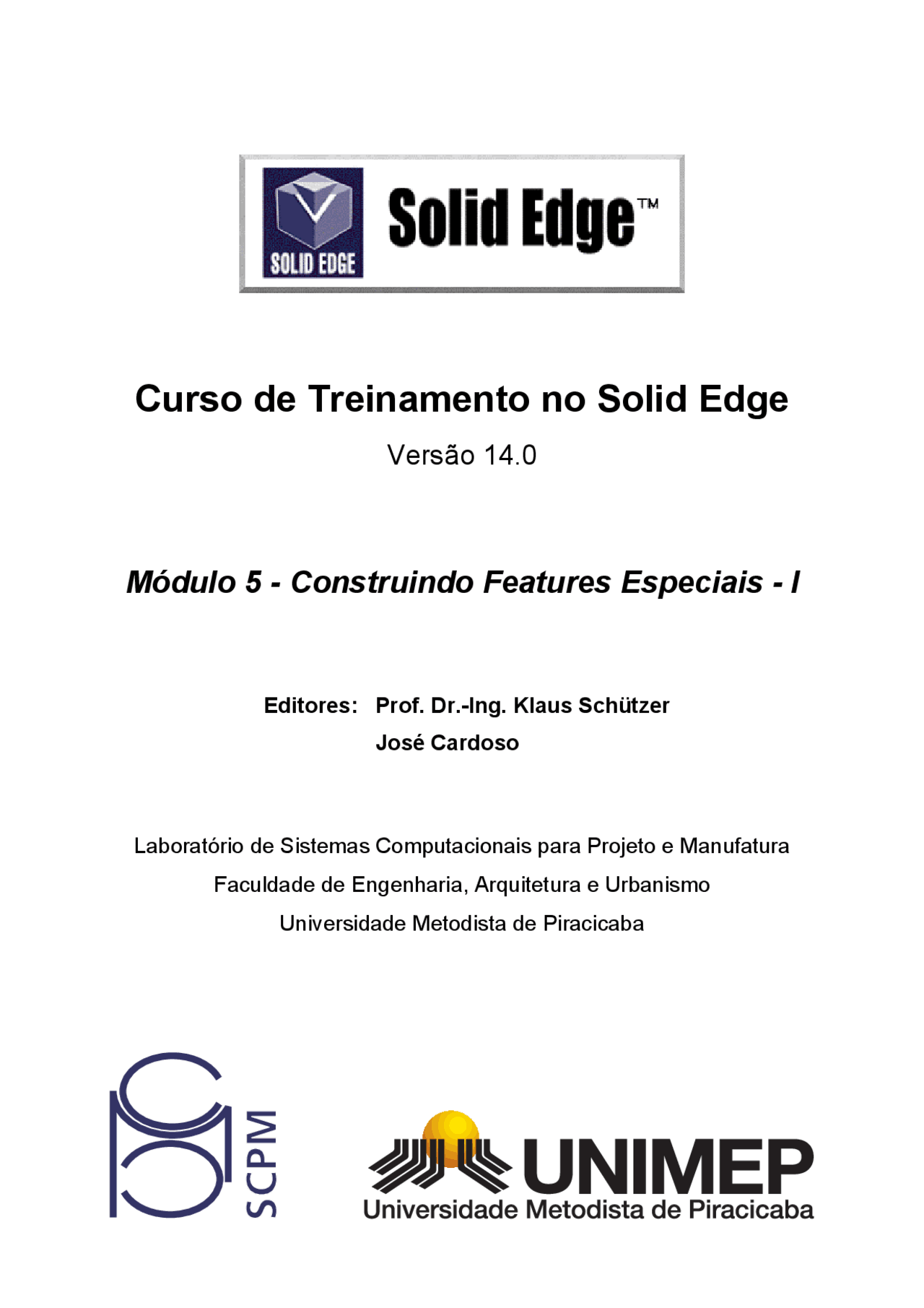

Curso de Treinamento no Solid Edge
Versão 14.
Módulo 5 - Construindo Features Especiais - I
Editores: Prof. Dr.-Ing. Klaus Schützer
José Cardoso
Laboratório de Sistemas Computacionais para Projeto e Manufatura
Faculdade de Engenharia, Arquitetura e Urbanismo
Universidade Metodista de Piracicaba
S
C
P
M
Prof. Dr.-Ing. K. SchützerFEAU - UNIMEP 1
11 Criando um Fuso Trapezoidal
Nesta atividade você usará os comandos Protrusion e Helical Cutout para construir um Fuso Trapezoidal.
- Abra o Ambiente Solid Edge Part.
- Crie um novo arquivo de peça com normas Métricas.
- Na Barra de Feature selecione o comando Protrusion.
- Selecione o plano de referência x - z plane como plano de perfil.
Prof. Dr.-Ing. K. SchützerFEAU - UNIMEP 3
- Selecione Finish para completar a operação.
- Selecione o comando Helical Cutout
- Selecione o plano de referência indicado na figura.
- Selecione o comando Fit.
- No plano de referência selecionado crie um segmento com a cota indicada, o qual servirá como eixo do recorte helicoidal.
Prof. Dr.-Ing. K. SchützerFEAU - UNIMEP 4
- Desenhe o perfil abaixo distante 20 mm da face esquerda do cilindro. Coloque as cotas conforme indicado. Observe que os pontos médios dos segmentos horizontais estão alinhados e o ponto final inferior dos segmentos verticais também.
Nota : Use a relação Horizontal/vertical para alinhar os pontos médios entre si e o ponto inferior do segmento vertical.
- Selecione o comando Axis of Revolution.
- Selecione a linha de 200 mm como o eixo de revolução.
- Na Barra de Fita , selecione Finish para aceitar o perfil.
- Selecione no canto esquerdo da linha de 200 mm para definir o ponto inicial da espiral.
Prof. Dr.-Ing. K. SchützerFEAU - UNIMEP 6
12 Construção de modelo de peça plástica com Features especiais
No exemplo a seguir você criará um modelo de peça plástica utilizando Features especiais como Web Network e Lip do SolidEdge.
- Abra o ambiente Solid Edge Part
- Abra o arquivo Special.par localizado no diretório P:\SolidEdge.
Prof. Dr.-Ing. K. SchützerFEAU - UNIMEP 7
- Selecione dentro de File o comando Save As.
- Verifique se o campo Salvar em: está preparado para salvar no diretório local U:.
- Na caixa de diálogo Salvar como , digite CaixaPlastica.par no campo Nome do arquivo: e salve.
- Na Barra de Feature selecione o comando Thin Wall
- Na Barra de Fita , digite 2 mm como espessura da parede e selecione Enter. Note que o comando de Open Faces estará ativada na Barra de Fita.
- Selecione a superfície superior plana da peça e o comando Check Mark para confirmar.
- Selecione o comando Preview e o modelo apresentará a seguinte alteração.
- Selecione Finish para completar essa feature.
- Selecione o comando Web Network no submenu do comando Rib.
Prof. Dr.-Ing. K. SchützerFEAU - UNIMEP 9
Relationship para definir essa linha de construção como eixo de simetria e a relação de simetria entre as duas linhas inclinadas.
Nota 3 : Use a relação Horizontal/vertical para alinhar os pontos médios entre si e aos pontos médios da geometria existente.
Linha de Construção
- Selecione Finish.
- Digite 2 mm de espessura para as features de reforço e certifique-se que as
funções Extend Profile e Extend To Next estejam ativadas.
- Um dos elementos do perfil terá uma seta anexada; direcione-a para dentro do modelo sólido e confirme.
Prof. Dr.-Ing. K. SchützerFEAU - UNIMEP 10
- Selecione Finish para completar a feature.
- Selecione o comando Edge bar e na Janela PathFinder selecione a feature Web Network 1 que acabou de ser construída com o botão direito do mouse. Com isto você estará abrindo o menu de atalho; selecione a função Copy como mostrado na figura abaixo.
Prof. Dr.-Ing. K. SchützerFEAU - UNIMEP 12
Nota : Observe que após colocar a cópia da feature os perfis ainda continuam ativos e anexados ao cursor. Neste momento poderá ainda colocar quantas cópias das nervuras forem necessárias.
- Selecione Finish para completar esse processo.
- Selecione a Guia Feature Library da EdgeBar o diretório P:\SolidEdge e a seguir arquivo On_off.par , como mostra a figura.
Prof. Dr.-Ing. K. SchützerFEAU - UNIMEP 13
- Pressione o botão esquerdo do mouse sobre o arquivo On_off.par , arraste a peça para dentro da janela de trabalho e solte o botão.
- Inicialmente o conteúdo do arquivo não será apresentado. O Solid Edge vai ativar automaticamente a Barra de Fita para definição do plano de referência sobre a qual o modelo On_off.par contendo um sketch será colocada.
- Selecione o plano de referência e a orientação conforme indicado na figura abaixo.
Prof. Dr.-Ing. K. SchützerFEAU - UNIMEP 15
- Confirme com o comando Check Mark.
- Altere as dimensões do campo Width para 1 mm e do campo Height para 2 mm_._
- Mova o cursor sobre a peça e observe atentamente para localizar o retângulo que representa a secção do Lip , pois ele é relativamente pequeno. Em seguida amplie a exibição desta área.
- Depois de ampliar esta área, pressione o botão direito do mouse para retornar ao comando Lip.
.
Prof. Dr.-Ing. K. SchützerFEAU - UNIMEP 16
- Posicione o retângulo conforme mostrado abaixo, quando o retângulo estiver na posição indicada pela figura abaixo e de modo que possa remover material da parede da peça, pressione o botão esquerdo do mouse para confirmar.
- O sistema calculará automaticamente o canal. Isso pode demorar alguns segundos, mas o resultado deve se parecer com o seguinte.
- Selecione Finish para completar a operação.
