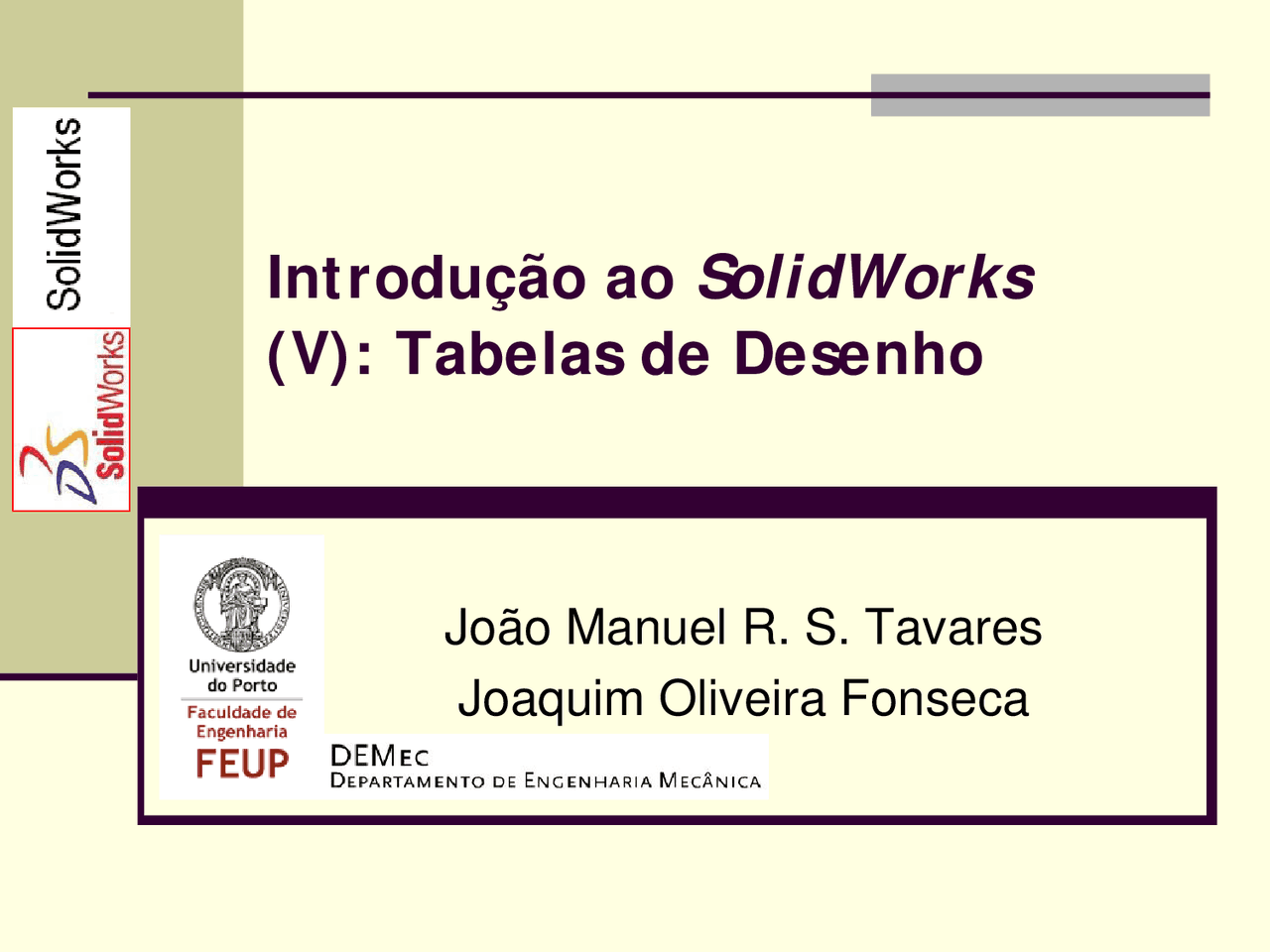

Introdução ao SolidWorks

(V): Tabelas de Desenho

João Manuel R. S. Tavares Joaquim Oliveira Fonseca

Famílias de Componentes

 Muitas vezes surgem componentes numa variedade de tamanhos.  Tal é designado por família de componentes.  Não é eficiente construir individualmente cada versão.  As tabelas de desenho simplificam a construção de famílias de componentes.

Tabelas de Desenho

 As tabelas de desenho podem controlar a activação de um elemento geométrico ou de uma operação.  O estado pode ser suprimido ( suppressed ) ou não suprimido ( unsuppressed ou resolved ). Um elemento suprimido, não é reconstruído nem visualizado.  As tabelas de desenho requerem a aplicação Microsoft Excel.

Furo central suprimido

Tabelas de Desenho Requerem:

Obs.: Dar nomes sugestivos aos elementos e às cotas (dimensões) antes de criar uma tabela de desenho.

Nomes das versões Valores

Nomes de cotas e/ou elementos ou palavras chave

Renomear um Elemento:

1. Clicar-pausa-clicar (não duplo clique) sobre o elemento na FeatureManager design tree (ou seleccionar o elemento e carregar na tecla F2 );
2. O nome do elemento fica marcado a azul, pronto para ser editado;
3. Digitar o novo nome e carregar em Enter.

Exemplo de Elementos Renomeados

Esconder todas as Cotas de um Elemento

 Clicar no botão direito na FeatureManager design tree , e seleccionar Hide All Dimensions no menu de atalho.

Esconder Cotas Individuais

 Clicar no botão direito sobre a cota desejada e seleccionar Hide no menu de atalho.

Renomear uma Cota:

1. Tornar visível a cota: duplo clique sobre o elemento, ou clique no botão direito do rato na pasta Annotations , e seleccionar Show Feature Dimensions.
2. Clique no botão esquerdo sobre a cota e aparecerão as suas propriedades.

Renomear uma Cota:

3. Na caixa de diálogo Dimension , seleccionar o texto na caixa Primary Value e digitar o novo nome antes do carácter @.
4. Clicar no botão OK ( V ). ( “@Sketch2” é automaticamente associado ao nome da cota.)

Ligação de Valores

 O comando Link Values relaciona dimensões (cotas) através da partilha dos nomes das variáveis.

 Se o valor de uma cota ligada é modificado, então todas as dimensões ligadas são modificadas.

 Valores ligados são uma boa solução para igualar valores de cotas.

Exemplos de Cotas Ligadas

 A espessura do quadrado e das duas abas é sempre igual.

 A espessura das duas reentrâncias é sempre igual.

Ligação de Cotas:

3. Escrever o nome da variável na caixa de texto Name e clicar no botão OK ;
4. Clicar no botão direito sobre a segunda cota e seleccionar Link Values no menu de atalho;

Ligação de Cotas:

5. Na lista de nomes de variáveis partilhadas seleccionar a pretendida e clicar no botão OK ;
6. Ambas as dimensões têm o mesmo nome e o mesmo valor;
7. Reconstruir o componente para actualizar a geometria.  Obs.: Utilizar a tecla CTRL para seleccionar várias cotas ao mesmo tempo e ligá-las todas numa só acção.
