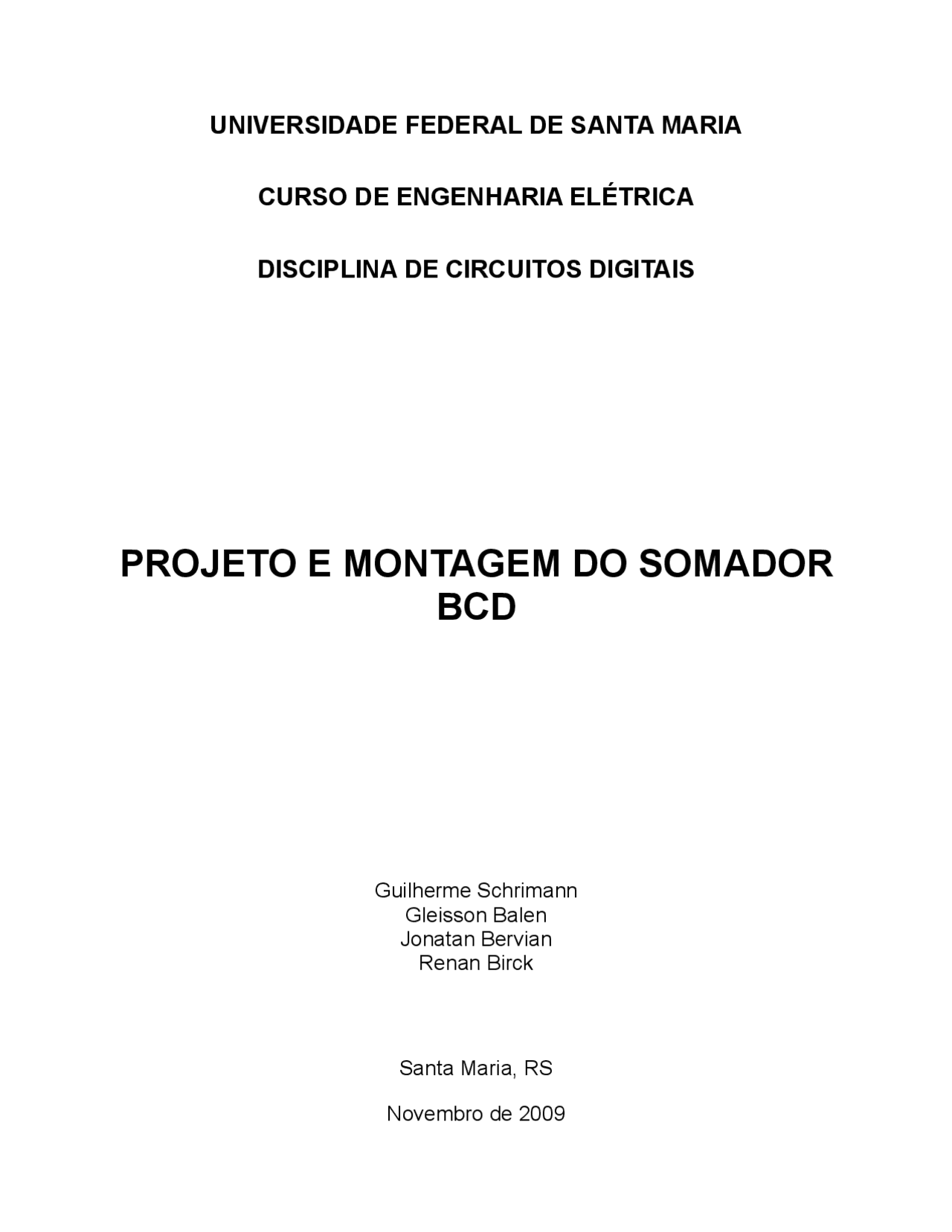

UNIVERSIDADE FEDERAL DE SANTA MARIA
CURSO DE ENGENHARIA ELÉTRICA
DISCIPLINA DE CIRCUITOS DIGITAIS
PROJETO E MONTAGEM DO SOMADOR
BCD
Guilherme Schrimann
Gleisson Balen
Jonatan Bervian
Renan Birck
Santa Maria, RS
Novembro de 2009
Objetivos Construir um circuito digital capaz de somar dois números na forma BCD ( Binary-Coded Decimal ). Fundamentação teórica O sistema BCD nos permite converter um número decimal para uma forma binária de uma forma simples e direta (embora ineficiente se comparado com uma conversão comum para binário), ao substituir os dígitos decimais pelo seu equivalente binário. Graças a esta característica, ele se torna bastante útil para a resolução de problemas em circuitos que não possuam um microprocessador, visto que uma conversão para binário exigiria o uso de multiplicações e divisões [1]. O CI 74HC283 já contém a função de somador. Entretanto, para somarmos dois números na faixa de 0 a 9, é necessária uma lógica adicional, de forma a compensar o carry. Figura 1: 74HC283 e sua pinagem. [2]
Exemplos:
- 3+5 (0011 + 0100):
- 5+9 (0101 + 1001)
Referências [1] Binary-coded decimal – Wikipedia, the free encyclopedia. Disponível em: http://en.wikipedia.org/wiki/Binary-coded_decimal. Acesso em 14/11/2009. [2] 74HC283: 4-bit binary full adder with fast carry. Disponível em: http://www.nxp.com/acrobat_download/datasheets/74HC283_3.pdf. Acesso em 15/11/2009.
