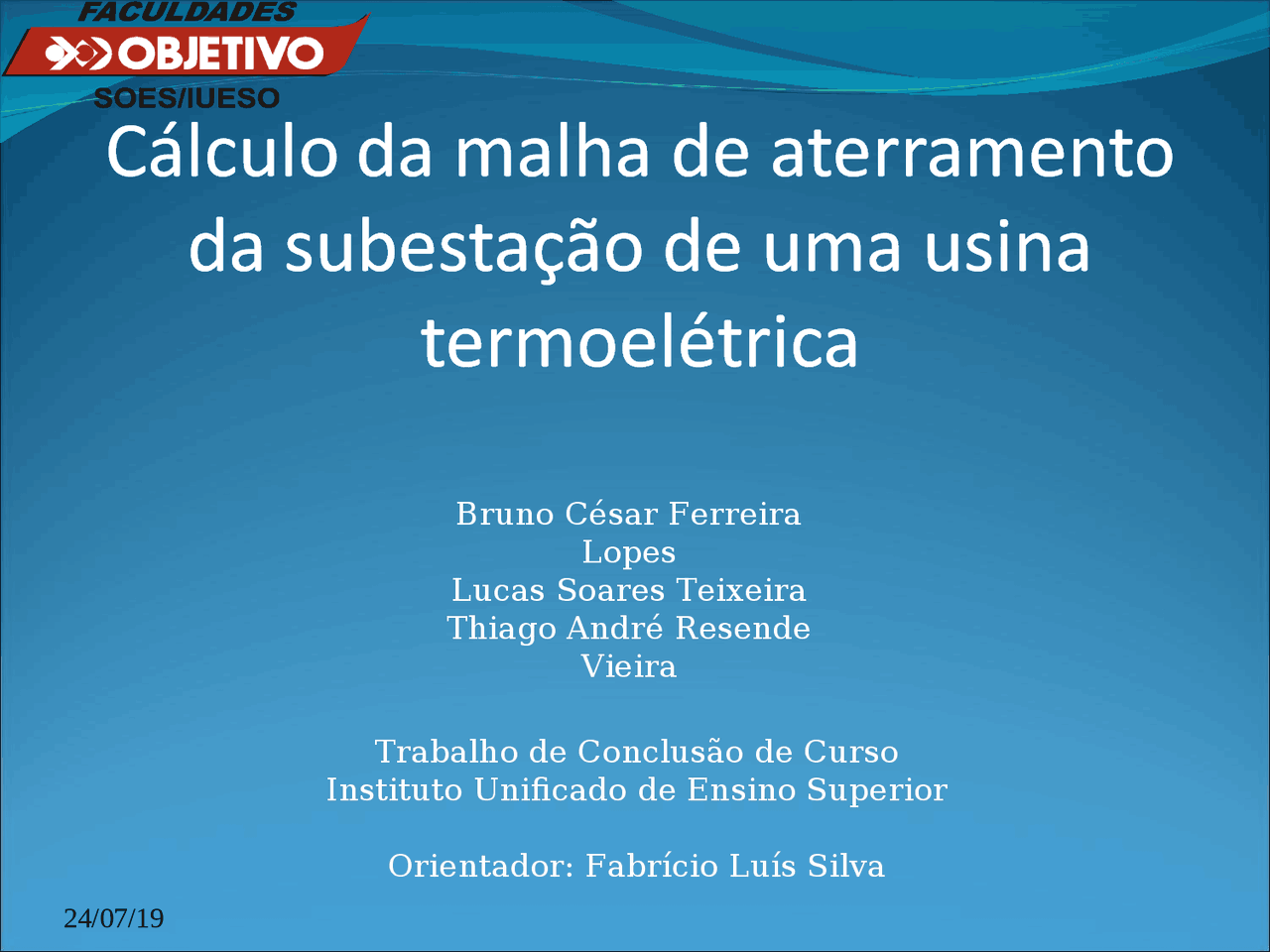

Bruno César Ferreira

Lopes

Lucas Soares Teixeira

Thiago André Resende

Vieira

Trabalho de Conclusão de Curso

Instituto Unificado de Ensino Superior

Orientador: Fabrício Luís Silva



Introdução



Fundamentos sobre aterramento



Procedimentos de aterramento de uma subestação



Dimensionamento do aterramento



Conclusão

24/07/

Conteúdo

2

24/07/

Fundamentos sobre aterramento

Os principais objetivos do aterramento são:

Proporcionar uma superfície equipotencial no solo

onde estão colocados os componentes da instalação elétrica

e onde as pessoas estão pisando;

Segurança das pessoas;

Proteção de equipamentos ;

Caminho de baixa impedância e/ou potencial de

referencia;

Escoamento de cargas estáticas;

5

Gradientes de potencial associados a

malha de terra

Distribuição de potencial no interior de uma malha

Linhas de equipotencial um uma malha de aterramento

Gradientes de potencial associados a

malha de terra

Quanto maior for a malha básica maior será a elevação de

potencial no interior da malha, de forma qualitativa a figura

mostra a variação de potencial em relação dimensão da malha

básica..

Resistividade do solo



Para que calcular a resistividade do solo?



Método utilizado

Foi utilizado o método Wenner



Formula da resistividade do solo

Método Wenner

Desenvolvido pelo Dr. Frank Wenner em 1915

Esquema de ligação Configuração do método

Introdução

• Etapas envolvidas no projeto;
• Fatores condicionantes do projeto;
• Segurança de pessoas;
• Resistência de aterramento;
• Método megger.

Etapas do projeto

• Passo 1 : Entrada dos dados básicos de projeto;
• Passo 2 : Definição das tensões de passo, toque e corrente máxima

suportável pelo ser humano;

• Passo 3 : Arranjo dos condutores da malha
• Passo 4 : Comparar os valores de tensão de passo e de toque com os

definidos no Passo 2;

• Passo 5 : Revisar o projeto da malha de aterramento.

Faixa de corrente tolerável pelo corpo

humano



Efeito da Amplitude e da duração:

A abaixo mostra o efeito da corrente em pessoas com massa

corpórea ≥ 50,0kg

Efeito da frequência

• Efeito da corrente contínua;
• Efeito de correntes de frequência elevada.

17

Efeitos da corrente elétrica no

corpo humano

Varia de um autor para o outro, mas na prática os limites se

baseiam conforme tabela abaixo:

EFEITO FISIOLÓGICO

Corrente (mA)

Homem Mulher

Ausência da sensação das mãos. 1,2 0,

Nível limiar de percepção. 5,2 3,

Choque desconfortável, mas não doloroso; controle muscular mantido. 9 6

Choque doloroso, para 99,5% das pessoas testadas, mas ainda com

controle muscular mantido.

62 41

Resistência de aterramento

Condutor de corrente;



Dispersão da corrente;



Características do solo.
