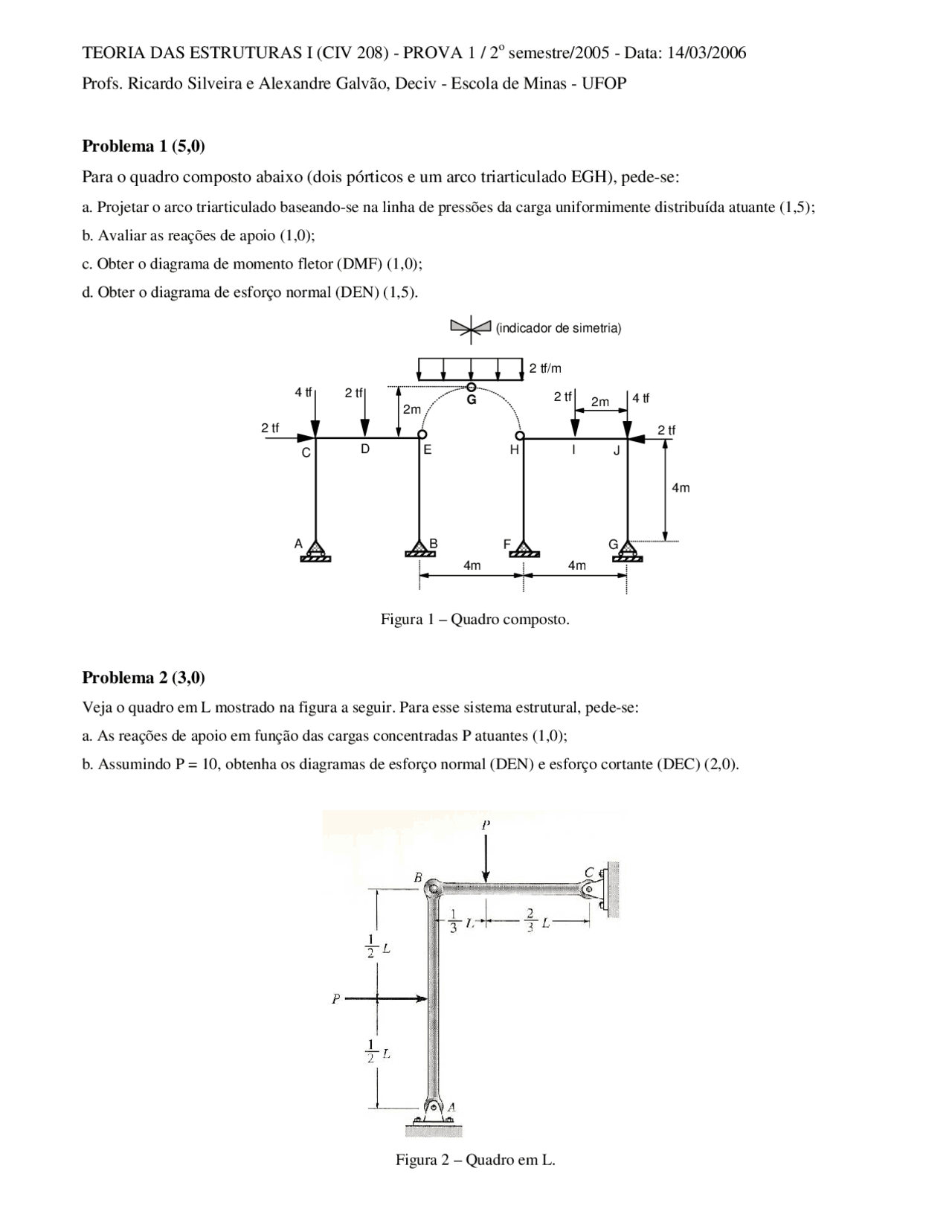

TEORIA DAS ESTRUTURAS I (CIV 208) - PROVA 1 / 2o semestre/2005 - Data: 14/03/2006
Profs. Ricardo Silveira e Alexandre Galvão, Deciv - Escola de Minas - UFOP
Problema 1 (5,0)
Para o quadro composto abaixo (dois pórticos e um arco triarticulado EGH), pede-se:
a. Projetar o arco triarticulado baseando-se na linha de pressões da carga uniformimente distribuída atuante (1,5);
b. Avaliar as reações de apoio (1,0);
c. Obter o diagrama de momento fletor (DMF) (1,0);
d. Obter o diagrama de esforço normal (DEN) (1,5).
4m
2m
2 tf/m
4 tf 2 tf
2 tf
4m
4m
2m G
A B
CDE
F G
H I J
2 tf 2 tf
4 tf
(indicador de simetria)
Figura 1 – Quadro composto.
Problema 2 (3,0)
Veja o quadro em L mostrado na figura a seguir. Para esse sistema estrutural, pede-se:
a. As reações de apoio em função das cargas concentradas P atuantes (1,0);
b. Assumindo P = 10, obtenha os diagramas de esforço normal (DEN) e esforço cortante (DEC) (2,0).
Figura 2 – Quadro em L.
