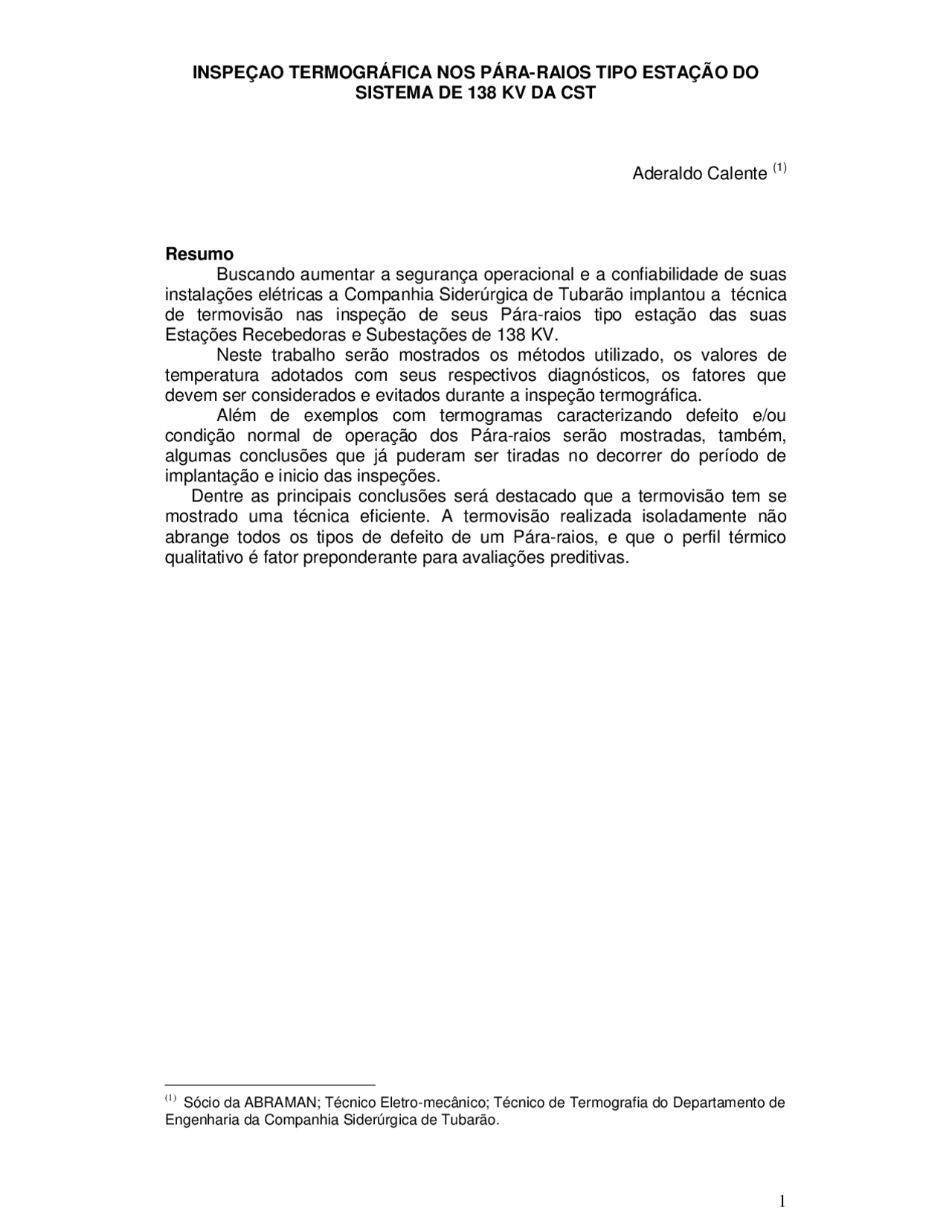

INSPEÇAO TERMOGRÁFICA NOS PÁRA-RAIOS TIPO ESTAÇÃO DO
SISTEMA DE 138 KV DA CST
Aderaldo Calente (1)
Resumo Buscando aumentar a segurança operacional e a confiabilidade de suas instalações elétricas a Companhia Siderúrgica de Tubarão implantou a técnica de termovisão nas inspeção de seus Pára-raios tipo estação das suas Estações Recebedoras e Subestações de 138 KV. Neste trabalho serão mostrados os métodos utilizado, os valores de temperatura adotados com seus respectivos diagnósticos, os fatores que devem ser considerados e evitados durante a inspeção termográfica. Além de exemplos com termogramas caracterizando defeito e/ou condição normal de operação dos Pára-raios serão mostradas, também, algumas conclusões que já puderam ser tiradas no decorrer do período de implantação e inicio das inspeções. Dentre as principais conclusões será destacado que a termovisão tem se mostrado uma técnica eficiente. A termovisão realizada isoladamente não abrange todos os tipos de defeito de um Pára-raios, e que o perfil térmico qualitativo é fator preponderante para avaliações preditivas.
(1) (^) Sócio da ABRAMAN; Técnico Eletro-mecânico; Técnico de Termografia do Departamento de
Engenharia da Companhia Siderúrgica de Tubarão.
1. INTRODUÇÃO
A Companhia Siderúrgica de Tubarão, dentro do contexto de avaliação da confiabilidade de seu sistema elétrico, implantou a inspeção termográfica em seus Pára-raios tipo estação, no sistema de 138 KV, instalados em diferentes Subestações do seu parque industrial. Esta inspeção, dentro de uma política de manutenção preditiva, visa o diagnóstico da condição operativa destes Pára-raios. A CST possui instalados em suas Estações Recebedoras e Subestações desabrigadas, um total de 39 Pára-raios tipo torre de uso externo de dois modelos e fabricantes diferentes, sendo 33 poliméricos e 6 de porcelana Quanto aos elementos ativos são todos de ZnO (Óxido de Zinco).
2. DEFINIÇÕES
2.1 Pára-raios O Pára-raios é um dispositivo que tem por finalidade proteger equipamentos elétricos contra sobre-tensões de origem atmosférica, manobra ou de origens fortuitas, escoando a carga resultante da sobre-tensão para a malha de aterramento. Os modelos utilizados nas instalações de 138 KV da CST são os da figura 01 e
Figura 01 - Polimérico
Resistor não-linear 3.1.1.1 Corpo Constituído de porcelana vitrificada de alta resistência mecânica e dielétrica, ou borracha de silicone auto-limpante dentro do qual estão alojados os principais elementos ativos do Pára-raios.
3.1.1.2 Terminais São as extremidades do Pára-raios onde são feitas as conexões da linha e do aterramento.
3.1.1.3 Resistor não linear São blocos cerâmicos compostos a partir de uma mistura de óxido de zinco, em maior proporção, e outros óxidos metálicos, como o antimônio, o manganês, o bismuto e o cobalto. Após a obtenção do pó, resultante da mistura anteriormente referida, procede-se à prensagem dos blocos nas dimensões desejadas, vindo em seguida a sua sinterização, que consiste num tratamento térmico cujo objetivo é tornar o bloco um elemento cerâmico. E isso é obtido quando o mesmo é submetido a uma temperatura que pode chegar aos 1300 °C. Após cobrir com elemento metálico as superfícies planas do bloco cerâmico, o mesmo é levado a uma série de testes, depois dos quais pode estar classificado para ser utilizado nos Pára-raios. Conforme figura 04.
Figura 03 – Montagem do Pára-raios Figura 04 – Resistor não linear
3.2 Pára-raios de porcelana Os Pára-raios tipo torres são montados em uma, duas ou três colunas de porcelana em função do valor da tensão nominal. A parte ativa é constituída de grupos de centelhadores e resistores de distribuição e resistores de descarga montados alternadamente. Esses dispositivos são centrados no invólucro e comprimidos por meio de uma mola. Após a montagem é feito vácuo no interior do Pára-raios e, em seguida, preenchido com nitrogênio seco. O invólucro de porcelana é hermeticamente fechado para evitar que penetre umidade. Este modelo de Pára-raios é a prova de explosão. Na parte inferior e superior da coluna de porcelana existe uma membrana metálica que em caso de sobrecarga cede e o gás é expelido do seu interior.
Terminal de ligação
Blocos de ZnO
Corpo de porcelana
Mola de compressão
Terminal de terra
3.3 Pára-raios de borracha de silicone Os blocos de ZnO de cada unidade elétrica são acondicionadas em módulos sob pré-compressão em uma gaiola formada de laços reforçados com fibra de vidro. Resultando em uma alta resistência mecânica. A borracha de silicone é moldada diretamente na gaiola, selando completamente os elementos ativos. Como não há ar dentro do módulo, evita- se a descarga parcial interna. Não há necessidade de gaxetas para manter uma boa vedação. A borracha de silicone é altamente hidrofóbica e resistente a radiação UV.
4. FUNCIONAMENTO
Os resistores de descarga em série com os centelhadores tem as seguintes características: alta resistência para a tensão nominal e baixa resistência para surtos de tensão. Por isso quando ocorre uma sobre-tensão o Pára-raios conecta instantaneamente o condutor sob tensão para a malha de aterramento, protegendo assim os equipamentos. Os resistores de controle são responsáveis pela distribuição do potencial através de toda a parte ativa garantindo assim o bom funcionamento do Pára-raios.
4.1 O Pára-raios ideal O Pára-raios ideal seria aquele que entrasse em condução para um valor de tensão definido, mantivesse este valor enquanto durasse o surto de tensão e interrompesse a condução para o mesmo valor de tensão no qual a condução foi iniciada.
5. PRINCIPAIS CAUSAS DE FALHAS EM PÁRA-RAIOS
5.1 Aspectos gerais Estudos realizados vem apontando a penetração de umidade devido a perda de estanqueidade do invólucro, como sendo a principal causa de falha verificada nos Pára-raios ao longo do tempo. Conforme gráfico 01.
Gráfico 01
1- Penetração de umidade – 85 % 2- Descarga – 5 % 3- Contaminação – 5 % 4- Aplicação inadequada – 3 % 5- Desconhecida – 2 %
Percentual do total das Falhas
85%
5% 5% 3%2%^1 2 3 4 5
Na análise do delta de temperatura encontrado no corpo do Pára-raios, é adotado o seguinte critério:
Até 3 °C -------------------- bom. De 3 °C a 5 °C ---------- observar. Acima de 5 °C ----------- substituir.
Na constatação do acréscimo de temperatura dos Pára-raios em relação à temperatura ambiente, é adotado o seguinte critério:
Até 5 °C ------------------- bom. De 5 °C a 10 °C --------- observar. Acima de 10 °C --------- substituir.
Os Pára-raios a serem observados devem ser submetidos a inspeções termográficas semanais para verificar a evolução da temperatura. Os Pára-raios substituídos devem ser enviados para teste em laboratório. Os termogramas mostrados nas figuras 06, 07 e 08 são exemplos usuais obtidos durante as inspeções de campo.
Figura 06 – Termograma representando uma condição Normal
Temperatura ambiente: 25,0 °C Temperatura máxima: 26,9 °C Temperatura mínima: 25,4 °C Delta entre a máxima e a mínima: 1,5 °C Delta entre a máxima e a ambiente: 1,9 °C
Figura 07 – Termograma representando uma condição de defeito
Temperatura ambiente: 30,0 °C Temperatura máxima: 43,1 °C Temperatura mínima: 34,7 °C Delta entre a máxima e mínima: 8,4 °C Delta entre a máxima e a ambiente: 13,1 °C
Figura 08 – Termograma representando uma condição de defeito
Temperatura ambiente: 28,0 °C Temperatura máxima: 37,8 °C Temperatura mínima: 30,0 °C Delta entre a máxima e a mínima: 7,8 °C Delta entre a máxima e a ambiente: 9,8 °C
Gráfico 02
8. PARAMETROS A SEREM EVITADOS DURANTE A INSPEÇÃO
8.1 Radiação solar Durante a medição termográfica, deve ser escolhido o ângulo mais adequado para a visada do Pára-raios. Esta ação visa minimizar o efeito da radiação solar sobre o Pára-raios a ser inspecionado. Deve ser utilizado o artifício de posicionar o termovisor visando a face oposta a qual o sol incide sobre o Pára-raios, devendo-se tomar o cuidado de evitar a incidência direta do sol sobre o termovisor. Preferencialmente, as medições devem ser realizadas a noite, ou em dias nublados, quando a radiação solar tem seu efeito minimizado naturalmente.
8.2 Chuva A inspeção termográfica não deve ser realizada estando o Pára-raios ou o termovisor submetido à chuva.
8.3 Poluição industrial/névoa salina A inspeção termográfica não deve ser realizada estando o Pára-raios instalado num ambiente que apresente poluição industrial ou névoa salina acentuada. Esta condição proporciona interferência nas medições, e consequentemente, compromete a confiabilidade da inspeção.
8.4 Vento A medição termográfica não é recomendada para ambientes ou situações onde o vento esteja apresentando velocidade superior a 25 Km/h.
9. DIFICULDADE ENCONTRADA
A porcelana ou a borracha de silicone que constituem o corpo do Pára- raios não é um bom condutor térmico, diminuindo os efeitos da temperatura na superfície externa do Pára-raios e consequentemente sua percepção e análise.
Dependência com a temperatura
Temperatura (graus Celsius)
Corrente (mA)
10. CONCLUSÕES
A termovisão tem se mostrado uma técnica eficiente. A termovisão realizada isoladamente não abrange todos os tipos de defeito. O perfil térmico qualitativo é fator preponderante para avaliações preditivas. As avaliações de laboratório nos Pára-raios substituídos são extremamente importantes para consolidar os critérios das inspeções de campo. Os Pára-raios que protegem transformadores são os que exigem maior rigor nas análises. Os valores de temperatura com os referidos diagnósticos devem ser adotados após sucessivas medições.
REFERENCIAS BIBLIOGRÁFICAS
NBR 5424. Guia de aplicação de Pára-raios de resistor não linear em sistemas de potência. Maio 1988.
ARRUDA , Marconi; LUZ , Alamir da. Importância dos sistemas de proteção contra descargas atmosféricas e sistemas de aterramento. III Seminário de Riscos com Eletricidade no Trabalho: CST, Serra ES, 2001.
GUEDES , Edson; LIMA , Nayara; NOBREGA , Nelson. Temperatura em pára- raios de ZnO. Revista Eletricidade Moderna, São Paulo SP, Janeiro 1997.
ASEA BROUN BOVERI. Catálogo. Pára-raios de Óxido de Zinco. São Paulo SP, Fevereiro 2000.
OLIVEIRA , Márcio; TORRES , Rodolfo. Curso de termografia. CEPEL, Rio de Janeiro RJ, Junho 2001.
FRANCO ENGENHARIA. Seminário Técnico: Técnicas e Critérios de Monitoramento de Pára-raios de SiC e ZnO em Subestações e Avaliação dos Resultados. Rio de Janeiro RJ, Abril 2002.
SPRECHER SCHUH. Catálogo Geral de Alta, Média e Baixa tensão. Pára- raios tipo Estação. São Paulo SP, Janeiro 1998.
CIPOLI , José Adolfo. Engenharia de Distribuição. Atlas, São Paulo SP, Janeiro 2000.
FREIRE, Paulo Edimundo da Fonseca. Sistema de proteção contra descargas atmosféricas e aterramento elétrico. Makron Books, São Paulo SP, 1997.
