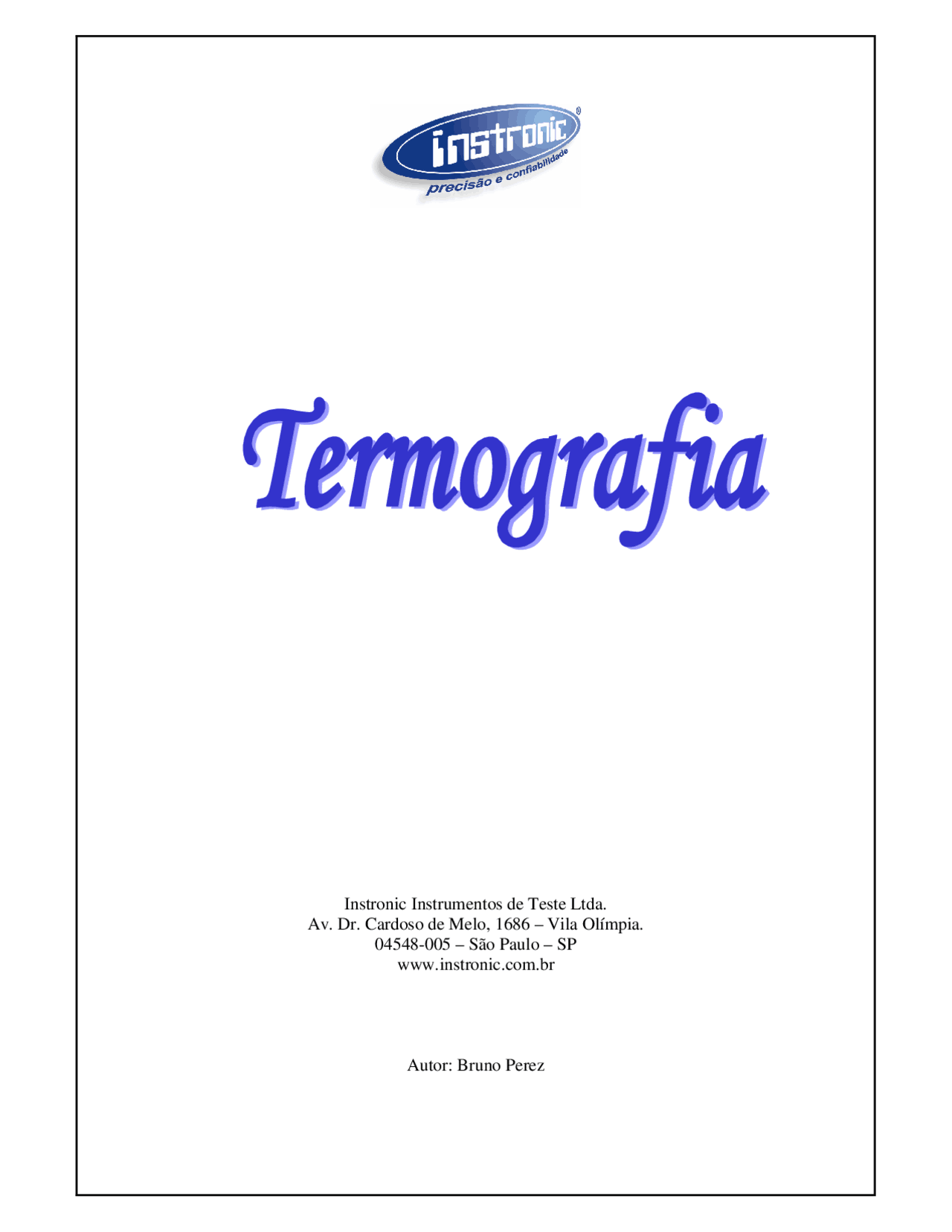

Instronic Instrumentos de Teste Ltda. Av. Dr. Cardoso de Melo, 1686 – Vila Olímpia. 04548-005 – São Paulo – SP www.instronic.com.br

Autor: Bruno Perez

Quanto menor for a temperatura menor será a movimentação dos átomos, logo a proporção de energia infravermelha emitida para o ambiente será menor. Quanto maior for a temperatura maior será a movimentação dos átomos, logo a proporção de energia infravermelha emitida para o ambiente será maior.

A diferença entre um corpo frio e um quente está no grau que ambos os corpos emitem e absorvem energia.Se o corpo emite mais energia que absorve é considerado um corpo quente e se um corpo absorve mais energia que emite é considerado um corpo frio.

Os gráficos na Fig. 1-2 mostram que o comprimento de onda e a intensidade da radiação variam com a temperatura. Conforme a temperatura se eleva, um pico é formado a comprimentos de onda crescentemente mais curtos.

Uma câmera infravermelha de termografia é um dispositivo que detecta energia infravermelha (calor), converte em sinal eletrônico produzindo imagens em padrão Tv/vídeo e executando cálculos de temperatura. O calor detectado por uma câmera termográfica pode ser quantificado ou medido de forma muito precisa, não apenas monitorar o comportamento térmico, mas também identificar e avaliar a gravidade dos problemas de aquecimentos. Inovações recentes tais como, tecnologia de detectores, imagem visual integrada, funcionalidade automática e desenvolvimento de software, oferecem soluções mais produtivas para inspeções termográficas.

Se procurarmos uma definição para este termo vamos encontrar a seguinte definição: “Sistema físico capaz de produzir a radiação de corpo negro (denominação associada ao fluxo emitido por um corpo que, sob equilíbrio termodinâmico, seria capaz de absorver completamente a radiação de qualquer comprimento de onda)”. ”Representa o sistema físico que, sob equilíbrio termodinâmico, possui a máxima capacidade de emitir e de absorver radiação”. Um corpo negro é uma superfície teórica, que absorve e re-irradia toda energia IR que recebe, ou seja,

Existe uma Lei intimamente relacionada ao corpo negro: a Lei de Kirchhoff, que define reflexão, absorção e radiação.

Onde: ,

αααα : absorção

( ≅≅≅≅ εεεε : emissividade)

ρρρρ : reflexão

ττττ : transmissão

A termografia é aplicada nos seguintes áreas: •Manutenção Preditiva dos Sistemas Elétricos de empresas geradoras; •Monitoramento de sistemas mecânicos como rolamentos e mancais, vazamentos de vapor; •Análise de isolamento térmico e refratário (na Engenharia Civil); •Monitoramento de Processo produtivo do vidro e do papel; •Acompanhamento de performance de placas e circuitos eletrônicos; •Pesquisas científicas de trocas térmicas; •Medicina; •Indústria Automotiva; •Siderurgia

Área Elétrica

Hoje em dia, não existe vida civilizada sem eletricidade. Na nossa sociedade industrial contemporânea, a dependência da eletricidade é vital. Um século ou dois atrás ainda havia processos industriais artesanais, como as moendas de cana movidas a mulas e a fabricação de tijolos por mão de obra escrava.

SUBESTAÇÕES EXPOSTAS AO TEMPO

Barramentos Muflas Transformadores: Primário e secundário Disjuntores TC's TP's Cadeias de Isoladores Isoladores de pedestal Cruzetas Chaves fusíveis Chaves a óleo Autotransformadores Cabos Isolados Conexões e Conectores prensados e de impacto Cubículos de medição e proteção Pára-raios Seccionadoras Etc...

SUBESTAÇÕES ABRIGADAS

Barramentos Muflas Transformadores: Primário e secundário Disjuntores TC's TP's Isoladores de pedestal Chaves fusíveis Cabos Isolados Conexões e Conectores prensados Cubículos de medição e proteção Pára-raios Seccionadoras Bases e fusíveis HH Chapas isolantes separadoras entre cubículos Etc...

PAINÉIS GERAIS DE BAIXA TENSÃO

Entradas Cablagem Conexões Disjuntores Gerais Chaves seccionadoras Chaves Fusíveis TC's de medição Barramentos Bases NH e Diazed Fusíveis NH e Diazed Réguas de bornes Pára-raios de BT Disjuntores de caixa moldada Etc...

MOTORES

Caixas de ligação Conexões Cablagem Carcaças

RETIFICADORES

Barramentos Tiristores e pontes Reguladores Bases e Fusíveis NH Bases e Fusíveis Diazed Etc...

Minimizar os tempos e custos de parada programada por permitir que as peças de reposição necessárias estejam disponíveis antes da parada, adquiridas sem pressa e muitas vezes por um preço menor que durante as paradas de emergência;

Aumento da vida útil dos equipamentos;

Aumento da confiabilidade do fornecimento de energia dentro da fábrica e dos geradores próprios quando for o caso;

Avaliar e verificar a eficiência das providências tomadas;

Aumentar a eficiência dos programas de manutenção preditiva e preventiva;

Prevenir acidentes, lesões pessoais e danos ao patrimônio da empresa;

Evitar incêndios devido a falhas em equipamentos sujeitos a esse tipo de risco;

Reduzir significativamente a perda de equipamentos.

Itens que podem ser inspecionados pela Termografia Caldeiras, Refratários, Fornos de cimento, Rolamentos, Trocadores de calor Isolamento em câmaras frigoríficas, Fugas em compressores e caldeiras, Mancais: alinhamento e lubrificação, Cilindros de esteiras de transporte, Vasos Separadores, Corrosão em tubulações, Linhas de vapor Válvulas de alívio, Etc.

Injeção de plásticos Circulação de água gelada em moldes Filmes plásticos Perfis em peças injetadas Perfis em peças extrusadas Trocas térmicas Etc...

• Detectar problemas em potencial e/ou que seguramente evoluirão para falhas nos sistemas elétricos ANTES de uma parada forçada do equipamento ou da fábrica toda;
• Redução da duração das paradas e dos reparos de emergência;
• Redução do número de homens-hora gastos em manutenções para localizar com exatidão as áreas que necessitam de intervenções;
• Minimizar os tempos e custos de parada programada para permitir que as peças de reposição necessárias estejam disponíveis antes da parada, adquiridas sem pressa e muitas vezes por um preço menor que durante uma parada de emergência;
• Aumento significativo da vida útil dos equipamentos;
• Aumento da confiabilidade do fornecimento de energia dentro da fábrica e dos geradores próprios;
• Aumento da eficiência dos programas de manutenção preditiva e preventiva;
• Prevenção de acidentes, lesões pessoais e danos ao patrimônio da empresa.
