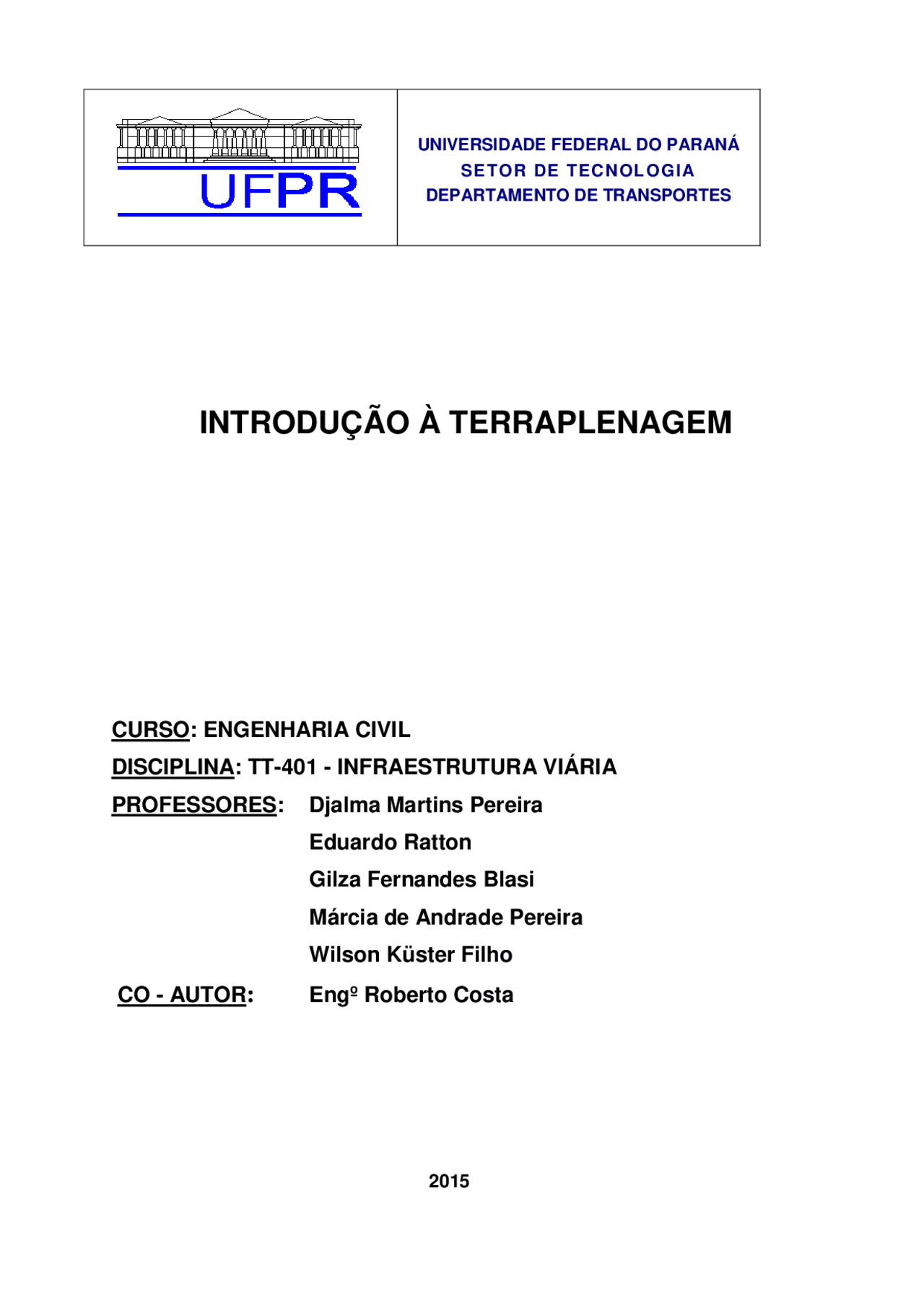

UNIVERSIDADE FEDERAL DO PARANÁ SETOR DE TECNOLOGIA DEPARTAMENTO DE TRANSPORTES

INTRODUÇÃO À TERRAPLENAGEM

CURSO: ENGENHARIA CIVIL

DISCIPLINA: TT-401 - INFRAESTRUTURA VIÁRIA

PROFESSORES: Djalma Martins Pereira

Eduardo Ratton

Gilza Fernandes Blasi

Márcia de Andrade Pereira

Wilson Küster Filho

CO - AUTOR: Engº Roberto Costa

Sumário

1 APRESENTAÇÃO

Esta publicação apresenta os subsídios necessários à compreensão dos princípios gerais que orientam as operações de TERRAPLENAGEM aplicáveis às obras viárias terrestres, dando-se especial ênfase às atividades de Projeto. Muito embora o seu conteúdo seja voltado à área rodoviária, sua aplicação ao setor ferroviário é praticamente integral, dada a similaridade existente entre as operações de implantação básica desses dois sistemas de transporte.

Adicionalmente, são abordados assuntos relativos ao campo da geotécnica e à definição geométrica da via, quando julgados essenciais ao bom entendimento da temática principal.

O caráter dado a este trabalho não é o de originalidade, tratando-se tão somente de uma coletânea acerca de técnicas e problemas de uso corrente em projetos e construção de vias terrestres, ao que se associam elementos angariados durante a vivência profissional dos autores.

Aplicações práticas de alguns dos procedimentos teóricos aqui apresentados integram o capítulo 7.0 - Exercícios.

2 CONCEITOS GERAIS

2.1 INTRODUÇÃO

Terraplenagem é a operação destinada a conformar o terreno existente aos gabaritos definidos em projeto. De maneira geral ela engloba os serviços de corte (escavação de materiais) e de aterro (deposição e compactação de materiais escavados). A conjugação desses dois serviços tem por finalidade proporcionar condições geométricas compatíveis com o volume e tipo dos veículos que irão utilizar a rodovia.

Para a perfeita compreensão do que vai ser adiante exposto sobre terraplenagem, tanto na sua etapa de projeto como na de construção, torna-se necessário o conhecimento dos elementos de um projeto rodoviário, que possuem interligação direta com o Projeto de Terraplenagem.

O estudo da geometria de uma rodovia é efetuado a partir de levantamentos topográficos por processo convencional ou aerofotogramétrico, cujo resultado final é apresentado no Projeto Geométrico. Este projeto expressa a geometria da rodovia através da “planta” e do “perfil longitudinal”, complementados pelas “seções transversais”.

As imposições quanto à geometria antes referidas são relacionadas para diferentes “classes” de rodovias. Essas classes ou categoriassão determinadas a partir de pesquisas de tráfego e processamento dos resultados das mesmas, que determinarão, em última análise, o volume e a composição do tráfego que utilizará a rodovia ao longo de sua vida útil. As mais elevadas classes de projeto impõem condições geométricas mais arrojadas, o

que implica, na dependência da topografia vigente na região em estudo, maiores investimentos em terraplenagem.

Para a definição das alturas de aterros, depara-se ainda com o condicionamento imposto pela rede hidrográfica da região onde se insere a rodovia. Assim, teremos alturas mínimas para suplantar máximas cheias em regiões freqüentemente alagadiças ou para possibilitar a introdução de obras de arte em travessias de cursos d’água.

Finalmente, caracterizada a geometria, resta a necessidade do conhecimento do tipo e da qualidade dos materiais que estarão envolvidos nas operações de terraplenagem. Neste caso, participam os subsídios obtidos a partir de investigações geológico-geotécnicas, sondagens e posteriores ensaios de laboratório. Com apoio nestas informações, serão definidas as condições e restrições ao aproveitamento dos materiais e estimadas as dificuldades a serem encontradas quando da execução de cortes e aterros.

Na execução de uma obra de terraplenagem, além dos serviços básicos (cortes e aterros), tornam-se necessárias outras operações - serviços preliminares, caminhos de serviços, empréstimos e bota-foras.

2.2 DEFINIÇÃO DA GEOMETRIA DA RODOVIA

Nos Projetos de Engenharia, a geometria definida para a rodovia é representada no Projeto Geométrico. Este consiste na apresentação, de maneira conveniente, da planta e do perfil longitudinal, complementados pelas seções transversais. A análise conjunta destes três elementos propicia a definição espacial da via projetada.

2.2.1 Planta

A planta constitui-se de uma vista “de cima” da faixa projetada (Fig.2.1). De uma maneira geral nela são apresentados:

 Eixo de projeto, estaqueado convenientemente;  Os bordos da plataforma de terraplenagem;  As projeções dos taludes de corte e aterro e a linha de encontro destes com o Terreno natural (“off-set”);  As curvas de nível;  Os cursos d’água;  Os bueiros e as obras de arte especiais (pontes, viadutos, muros de arrimo, etc.);  As interseções;  As construções existentes;  Os limites da faixa de domínio.

2.2.2 Perfil Longitudinal

O perfil longitudinal corresponde a um corte efetuado no eixo de projeto, no mesmo sentido e com a mesma referência do estaqueamento da planta (Fig.2.1).

Todos os elementos apresentados em planta, e que cortam ou fazem parte do eixo estaqueado, aparecem neste perfil. Destacam-se aí, o greide de terraplenagem, a linha do terreno natural referente ao eixo de projeto e as obras para transposição dos cursos d’água.

2.3 SERVIÇOS DE TERRAPLENAGEM

2.3.1 Serviços Preliminares

Conforme destacado anteriormente, a terraplenagem consiste, em termos gerais, na execução de cortes e de aterros. Porém, antes de dar início às operações básicas, é necessária a retirada de todos os elementos, naturais ou artificiais, que não participarão diretamente ou que possam interferir nestas duas operações. Os naturais são constituídos pelas árvores, arbustos, tocos e raízes e os artificiais por construções, cercas, posteamentos, entulhos, etc.. O conjunto de todas essas atividades é designado nas “Especificações Gerais para Obras Rodoviárias” do antigo DNER, atual DNIT, por Serviços Preliminares , os quais compreendem o desmatamento, o destocamento e a limpeza.

O desmatamento envolve o corte e a remoção de toda a vegetação, qualquer que seja a sua densidade. O destocamento e a limpeza compreendem a escavação e a remoção total dos tocos e da camada de solo orgânico.

Além dessas operações, dependendo da situação do trecho em projeto, podem ser introduzidos outros serviços preliminares, como por exemplo:

 Remanejamento de postes;  Remoção de cercas;  Remoção de estruturas de madeira;  Demolição de muros, e  Demolição de estruturas de alvenaria.

2.3.2 Caminhos de Serviço

Em se tratando de terraplenagem de trecho virgem, ou seja, trecho que não possui uma estrada de ligação de caráter pioneiro é necessário abrir caminho para os equipamentos que levarão o material retirado dos cortes para os aterros. É o que chamamos de caminhos de serviço para execução da terraplenagem.

Esses caminhos, que são estradas de padrão apenas suficiente para possibilitar o tráfego dos equipamentos, interligarão, em linhas gerais, cortes com aterros e estes com o canteiro da obra.

No título “caminhos de serviço”, no caso de projeto onde já existe uma ligação rodoviária, encaixam-se as estradas denominadas por desvios e provisórias , que constituem as vias para manutenção do tráfego da rodovia.

Entende-se como desvios as extensões de vias existentes para as quais será remanejado o tráfego durante o período de construção. Como provisórias são considerados os caminhos especialmente construídos para esse fim, nos segmentos onde não haja possibilidade de desviar o tráfego para a implantação antiga ou para estradas já existentes.

Como no caso dos caminhos de serviço destinados à execução da terraplenagem, os desvios e as provisórias terão padrão técnico apenas suficiente à passagem regular do tráfego, recebendo em seu leito camada superior a um revestimento primário somente em casos excepcionais.

Além dessas estradas, ainda são considerados como caminhos de serviço aqueles que se destinam a assegurar o acesso às ocorrências de materiais a serem utilizados nos serviços de pavimentação e drenagem, que são as pedreiras (pedra britada), jazidas (materiais já desagregados e solos em geral) e areais (areia). As características técnicas a adotar são as mesmas preconizadas para os demais caminhos de serviço.

2.3.3 Cortes

Cortes são segmentos que requerem escavação no terreno natural para se alcançar a linha do greide projetado, definindo assim transversal e longitudinalmente o corpo estradal. As operações de corte compreendem:

 Escavação dos materiais constituintes do terreno natural até a plataforma de terraplenagem definida pelo projeto (Fig.2.4);  Escavação para rebaixamento do leito de terraplenagem, nos casos em que o subleito for constituído por materiais julgados inadequados (Fig.2.5);  Escavação nos terrenos de fundação de aterros com declividade excessiva (comuns nos alargamentos de aterros existentes) para que estes proporcionem condições para trabalho dos equipamentos e estabilidade às camadas a serem sobrepostas (Fig.2.13);  Alargamentos além do necessário em algumas porções de cortes para possibilitar a utilização de equipamentos normais (comuns nos casos de escavações em cortes já existentes, Fig.2.5);  Transporte dos materiais escavados para aterros ou bota-foras.

REBAIXAMENTO E ALARGAMENTO DE

PLATAFORMAS EM CORTES

Figura 2.

2.3.4 Empréstimos

Empréstimos são escavações efetuadas em locais previamente definidos para a obtenção de materiais destinados à complementação de volumes necessários para aterros, quando houver insuficiência de volume nos cortes, ou por razões de ordem qualitativa de materiais, ou de ordem econômica (elevadas distâncias de transporte). Dependendo da situação podem ser considerados dois tipos distintos de empréstimos: laterais e concentrados (ou localizados).

a) Empréstimos Laterais

Os empréstimos laterais (Fig.2.6) se caracterizam por escavações efetuadas próximas ao corpo estradal, sempre dentro dos limites da faixa de domínio. Nos casos de segmentos de cortes se processa o alargamento da plataforma com conseqüente deslocamento dos taludes e, no caso de aterros, escavações do tipo “valetões”, em um ou ambos os lados. Logicamente, o que vai definir a execução ou não desses empréstimos é a qualidade do material adjacente aos cortes ou aterros em que se fará a escavação e o volume necessário para suprir a carência de material no aterro de destino.

Na execução dos empréstimos laterais algumas exigências devem ser devidamente atendidas:

  1. A conformação final da escavação, tanto em corte como nas adjacências dos aterros, deve seguir uma geometria bem definida, para que proporcione uma aparência estética adequada;
  2. Nos casos de cortes, deve-se dar preferência para escavações do lado interno às curvas, o que aumentará as condições de visibilidade;
  3. Em faixas laterais a aterros não devem ser efetuadas escavações muito profundas, com declividades excessivas, mantendo as condições de segurança e evitando grandes acúmulos de água e erosões. Também nesses casos devem-se tomar todas as precauções para que não sejam comprometidas as obras de arte correntes (bueiros).
  4. Os eventuais prejuízos ambientais decorrentes da abertura dos empréstimos deverão ser sempre minimizados, impondo-se uma conformação adequada que assegure a correta drenagem das águas precipitadas, assim como a posterior proteção vegetal das áreas deixadas a descoberto.

b) Empréstimos Concentrados

Os empréstimos concentrados (ou localizados, Fig.2.7) são definidos por escavações efetuadas em áreas fora da faixa de domínio, em locais que contenham materiais em quantidade e qualidade adequada para confecção dos aterros. A utilização
