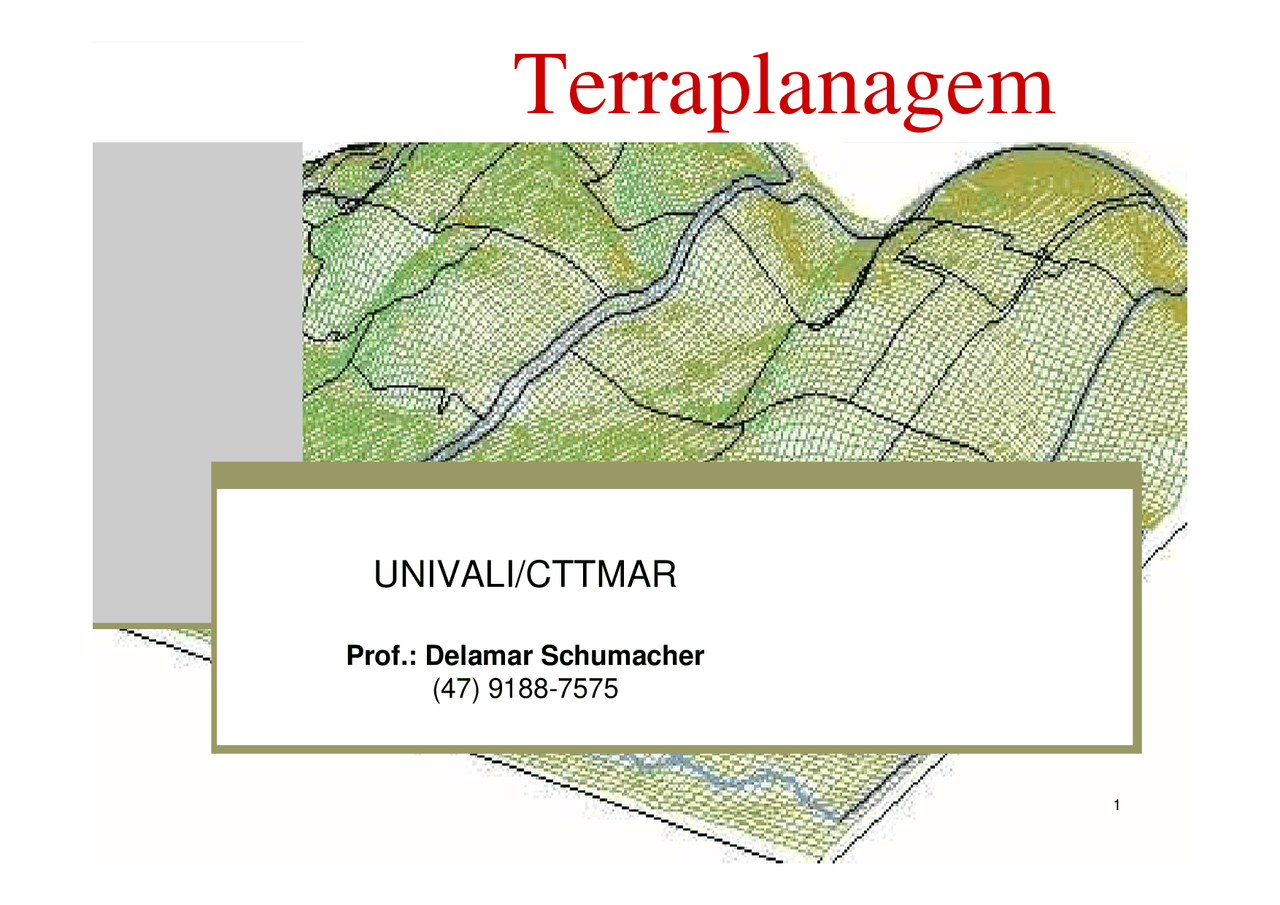

1
Terraplanagem
UNIVALI/CTTMAR
Prof.: Delamar Schumacher
(47) 9188-7575
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Terraplanagem, Notas de estudo de Engenharia Ambiental
Apresentação com alguns conceitos básicos sobre terraplanagem.
Tipologia: Notas de estudo
Antes de 2010
1 / 36
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Terraplanagem e outras Notas de estudo em PDF para Engenharia Ambiental, somente na Docsity!
Terraplanagem
UNIVALI/CTTMAR
Prof.: Delamar Schumacher
EIA/RIMA nas terraplanagens
Como prevê a Instrução Normativa daFATMA, algumas informações que deverãoser apresentadas dados e informações parao Licenciamento Ambiental.
Principais operações que constituem aTerraplanagem
Escavação: operação realizada para romper a compacidade dosolo, desagregando-o e tornado possível seu manuseio. É feitaatravés de equipamentos cortantes;
Carregamento: consiste no enchimento da caçamba ou noacúmulo de material diante da lâmina do material que já sofreu oprocesso de desagregação.
Transporte: movimentação de terra do local onde foi escavadopara o local onde vai ser depositado (onde será realizado oaterro). Pode ser com carga, quando a caçamba está cheia ousem carga, quando esta está retornando ao local da escavação;
Descarga: faz parte do aterro ou bota-fora. Consiste emdepositar o material no local de destino;
Espalhamento: significa espalhar o material depositado no aterroou bota-fora.
Ciclo completo de terraplanagem CARGA
IDA
DESCARGA
MANOBRA
VOLTA
MANOBRA
POSICIONAMENTO
Materiais da Superfície Terrestre
É necessário se conhecer o material, o seucomportamento ao ser escavado enovamente ao ser adensado (compactado);
Os materiais se classificam em:
a)
Rochas:
materiais da crosta terreste provenientes da
solidificação do magna ou de lavras vulcânicas ou daconsolidação de depósitos sedimentares (tendo sofrido ou nãotransformações metamórficas). Elevada resistência.
b)
Solos:
materiais da crosta terrestre provenientes de
decomposição
in situ
das rochas pelos diversos agentes
geológicos, ou pela sedimentação não consolidada dos grãoselementares constituintes das rochas, com adição eventual departículas fribosas de material carbonosos e matéria orgânicacoloidal.
EMPOLAMENTO
Fonte: Gilberto J. Garcia & Geltrudes C.R.PiedadeTopografia, pg. 187.
Fonte:
TALUDE
Definição: É uma rampa ou superfície quelimita um maciço.
Elementos do Talude:
Superfície Terrestre - Fundação
Altura
Corpo
Pé
Crista
Talude
Inclinação
TALUDE – Perda de Resistência A desestabilização com consequente deslizamento de um talude,geralmente resulta da infiltração da água, que reduz a coesão do material,reduzindo a sua resistência ao cizalhamento, a ponto de iniciar amovimentação que pode ser rápida ou lenta
Movimento de Taludes^
Desmoronamento
Escorregamento
Ruptura Sueca
Rastejo
Controle da Faixa Terraplenada Os
“off-set”
são colocados com afastamento da ordem de 2 á 5 metros de
cada lado, com as indicações de altura de corte ou aterro.Ao se aproximar a altura de corte ou aterro, é necessário a relocação doselementos geométricos da plataforma para verificação, pois a largura final damesma será função dos taludes.
Obras de ConsolidaçãoRecomendações para aterros
È sempre aconselhável que, na construção de um aterro, sejalançada uma
primeira camada de material granular,
permeável
, de espessura prevista, a qual atuará como dreno para
as águas de infiltração do aterro.
Em aterros sobre encostas, devem deverão ser
escarificadas,
acompanhando as curvas de nível
. Dependendo do terreno,
deverão ser executados degraus ao longo da área a ser aterrada.
O
lançamento do material
para a construção dos aterros deve
ser feito
em camadas sucessivas
, em extensões tais que
permitam seu umedecimento e compactação.
A
espessura da camada
não deverá ultrapassar
de 30 cm
e para
as camadas finais não deverá ultrapassar de 20 cm.
Obras de ConsolidaçãoRecomendações para aterros
A
compactação tem por objetivo
conseguir que o solo apresente
densidade máxima
, através da diminuição de vazios do mesmo. Essa
densidade máxima deve ser conseguida dentro de uma faixa deumidade o mais próximo possível da umidade ótima, visto que com issoconsegue-se um grau de compactação máxima com menor dispêndio deenergia.
Os
trechos que não atingirem as condições mínimas
de
compactação e máxima de espessura deverão ser
escarificadas
homogeneizadas, levadas a
umidade adequada e novamente
compactados.
A fim de
proteger os taludes contra os efeitos da erosão
, deverá ser
procedidas a sua conveniente
drenagem e obras de proteção
mediante a plantação de gramas (leivas ou sementes), ou a execuçãode patamares com o objetivo de diminuir o efeito erosivo da água.
Havendo possibilidade de
solapamento da saia do aterro
em épocas
chuvosas, deverá ser providenciada a
construção de enrocamento no
pé do aterro.
Na execução de banquetas laterais ou meio-fio, as saídas
dágua serão convenientemente espaçadas.
ATERROS - terrenos resistentes
ATERROS - Terrenos NãoConsistententes
Fundações Profundas
