Teste de Tensão em Televisores: Mitsubishi TC1499/2099 e Philco PCM1444/2044, Esquemas de Eletrônica

Centro Universitario Nove de Julho (UNINOVE)Eletrônica

Neste documento, encontram-se as tensões recomendadas para o teste de funcionamento de diferentes componentes em dois modelos de televisores: mitsubishi tc1499/2099 e philco pcm1444/2044. As tensões são apresentadas para fontes, horizontal, vertical, polarização do tubo, vídeo e croma, e seletor, fi, micro e sincronismo.

Tipologia: Esquemas

2020

Compartilhado em 26/05/2020

marcelo-yl5
marcelo-yl5 🇧🇷

5

(2)

5 documentos

1 / 2

Toggle sidebar

Esta página não é visível na pré-visualização

Não perca as partes importantes!

bg1

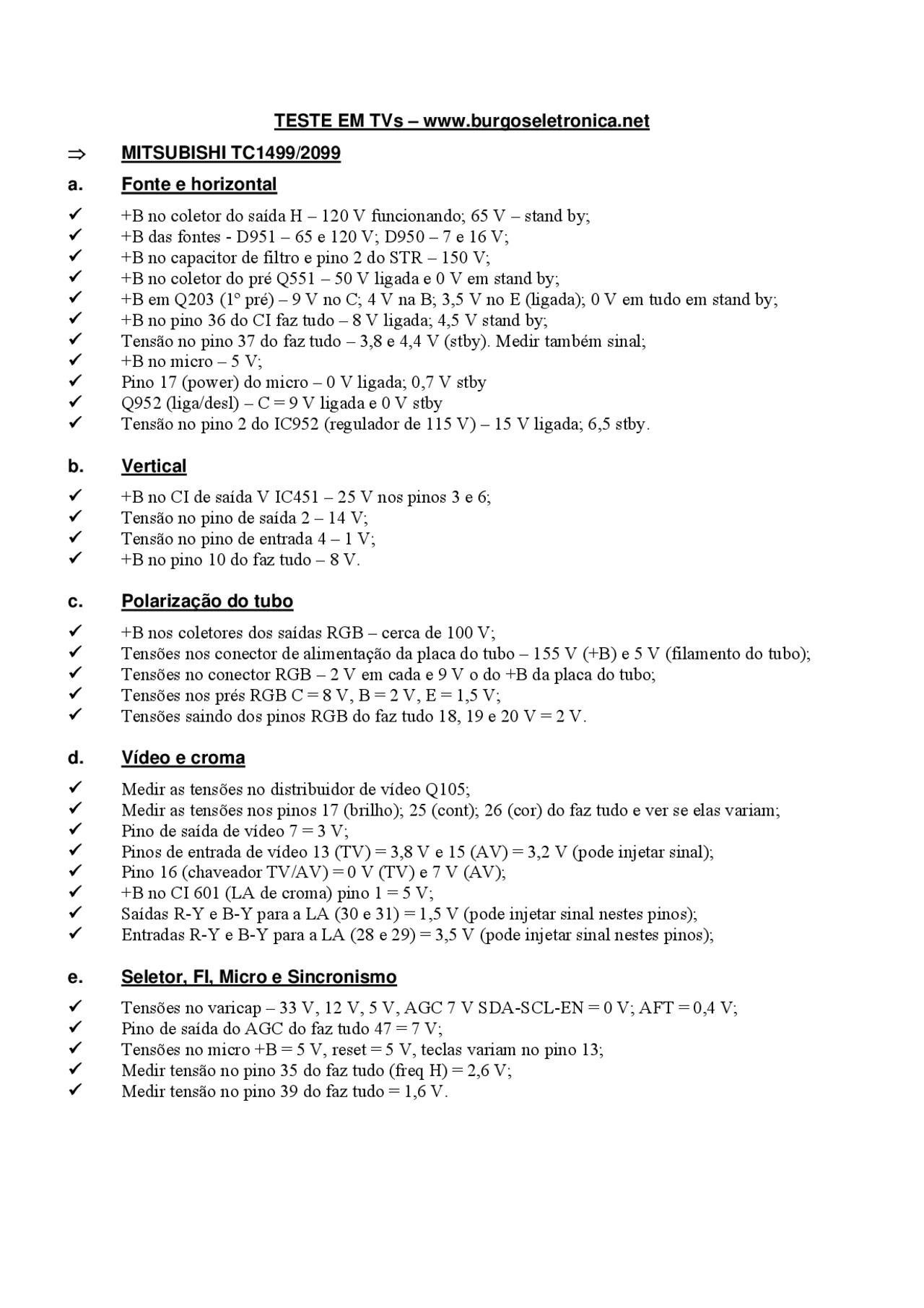

TESTE EM TVs – www.burgoseletronica.net
⇒ MITSUBISHI TC1499/2099
a. Fonte e horizontal
9 +B no coletor do saída H – 120 V funcionando; 65 V – stand by;
9 +B das fontes - D951 – 65 e 120 V; D950 – 7 e 16 V;
9 +B no capacitor de filtro e pino 2 do STR – 150 V;
9 +B no coletor do pré Q551 – 50 V ligada e 0 V em stand by;
9 +B em Q203 (1º pré) – 9 V no C; 4 V na B; 3,5 V no E (ligada); 0 V em tudo em stand by;
9 +B no pino 36 do CI faz tudo – 8 V ligada; 4,5 V stand by;
9 Tensão no pino 37 do faz tudo – 3,8 e 4,4 V (stby). Medir também sinal;
9 +B no micro – 5 V;
9 Pino 17 (power) do micro – 0 V ligada; 0,7 V stby
9 Q952 (liga/desl) – C = 9 V ligada e 0 V stby
9 Tensão no pino 2 do IC952 (regulador de 115 V) – 15 V ligada; 6,5 stby.
b. Vertical
9 +B no CI de saída V IC451 – 25 V nos pinos 3 e 6;
9 Tensão no pino de saída 2 – 14 V;
9 Tensão no pino de entrada 4 – 1 V;
9 +B no pino 10 do faz tudo – 8 V.
c. Polarização do tubo
9 +B nos coletores dos saídas RGB – cerca de 100 V;
9 Tensões nos conector de alimentação da placa do tubo – 155 V (+B) e 5 V (filamento do tubo);
9 Tensões no conector RGB – 2 V em cada e 9 V o do +B da placa do tubo;
9 Tensões nos prés RGB C = 8 V, B = 2 V, E = 1,5 V;
9 Tensões saindo dos pinos RGB do faz tudo 18, 19 e 20 V = 2 V.
d. Vídeo e croma
9 Medir as tensões no distribuidor de vídeo Q105;
9 Medir as tensões nos pinos 17 (brilho); 25 (cont); 26 (cor) do faz tudo e ver se elas variam;
9 Pino de saída de vídeo 7 = 3 V;
9 Pinos de entrada de vídeo 13 (TV) = 3,8 V e 15 (AV) = 3,2 V (pode injetar sinal);
9 Pino 16 (chaveador TV/AV) = 0 V (TV) e 7 V (AV);
9 +B no CI 601 (LA de croma) pino 1 = 5 V;
9 Saídas R-Y e B-Y para a LA (30 e 31) = 1,5 V (pode injetar sinal nestes pinos);
9 Entradas R-Y e B-Y para a LA (28 e 29) = 3,5 V (pode injetar sinal nestes pinos);
e. Seletor, FI, Micro e Sincronismo
9 Tensões no varicap – 33 V, 12 V, 5 V, AGC 7 V SDA-SCL-EN = 0 V; AFT = 0,4 V;
9 Pino de saída do AGC do faz tudo 47 = 7 V;
9 Tensões no micro +B = 5 V, reset = 5 V, teclas variam no pino 13;
9 Medir tensão no pino 35 do faz tudo (freq H) = 2,6 V;
9 Medir tensão no pino 39 do faz tudo = 1,6 V.
pf2

Pré-visualização parcial do texto

Baixe Teste de Tensão em Televisores: Mitsubishi TC1499/2099 e Philco PCM1444/2044 e outras Esquemas em PDF para Eletrônica, somente na Docsity!

TESTE EM TVs – www.burgoseletronica.net ⇒ MITSUBISHI TC1499/ a. Fonte e horizontal 9 +B no coletor do saída H – 120 V funcionando; 65 V – stand by; 9 +B das fontes - D951 – 65 e 120 V; D950 – 7 e 16 V; 9 +B no capacitor de filtro e pino 2 do STR – 150 V; 9 +B no coletor do pré Q551 – 50 V ligada e 0 V em stand by; 9 +B em Q203 (1º pré) – 9 V no C; 4 V na B; 3,5 V no E (ligada); 0 V em tudo em stand by; 9 +B no pino 36 do CI faz tudo – 8 V ligada; 4,5 V stand by; 9 Tensão no pino 37 do faz tudo – 3,8 e 4,4 V (stby). Medir também sinal; 9 +B no micro – 5 V; 9 Pino 17 (power) do micro – 0 V ligada; 0,7 V stby 9 Q952 (liga/desl) – C = 9 V ligada e 0 V stby 9 Tensão no pino 2 do IC952 (regulador de 115 V) – 15 V ligada; 6,5 stby.

b. Vertical 9 +B no CI de saída V IC451 – 25 V nos pinos 3 e 6; 9 Tensão no pino de saída 2 – 14 V; 9 Tensão no pino de entrada 4 – 1 V; 9 +B no pino 10 do faz tudo – 8 V.

c. Polarização do tubo 9 +B nos coletores dos saídas RGB – cerca de 100 V; 9 Tensões nos conector de alimentação da placa do tubo – 155 V (+B) e 5 V (filamento do tubo); 9 Tensões no conector RGB – 2 V em cada e 9 V o do +B da placa do tubo; 9 Tensões nos prés RGB C = 8 V, B = 2 V, E = 1,5 V; 9 Tensões saindo dos pinos RGB do faz tudo 18, 19 e 20 V = 2 V.

d. Vídeo e croma 9 Medir as tensões no distribuidor de vídeo Q105; 9 Medir as tensões nos pinos 17 (brilho); 25 (cont); 26 (cor) do faz tudo e ver se elas variam; 9 Pino de saída de vídeo 7 = 3 V; 9 Pinos de entrada de vídeo 13 (TV) = 3,8 V e 15 (AV) = 3,2 V (pode injetar sinal); 9 Pino 16 (chaveador TV/AV) = 0 V (TV) e 7 V (AV); 9 +B no CI 601 (LA de croma) pino 1 = 5 V; 9 Saídas R-Y e B-Y para a LA (30 e 31) = 1,5 V (pode injetar sinal nestes pinos); 9 Entradas R-Y e B-Y para a LA (28 e 29) = 3,5 V (pode injetar sinal nestes pinos);

e. Seletor, FI, Micro e Sincronismo 9 Tensões no varicap – 33 V, 12 V, 5 V, AGC 7 V SDA-SCL-EN = 0 V; AFT = 0,4 V; 9 Pino de saída do AGC do faz tudo 47 = 7 V; 9 Tensões no micro +B = 5 V, reset = 5 V, teclas variam no pino 13; 9 Medir tensão no pino 35 do faz tudo (freq H) = 2,6 V; 9 Medir tensão no pino 39 do faz tudo = 1,6 V.

⇒ PHILCO PCM1444/

a. Fonte e horizontal 9 +B no coletor do saída H – 95 V; 9 +B nos pinos do STR 3 = 150 V; 4 = 95 V usando terra da fonte; 9 +B após D904 = 20 V; 9 +B no coletor do pré Q702 = 20 V; 9 +B no pino 36 do CI faz tudo = 8 V; 9 Medir a frio o trafo driver = primário 1 Ω; secundário = 0 Ω; 9 +B no pino 27 do micro = 5 V; 9 Tensão no pino power 45 = 0 V (ligada) e 5 V (stby).

b. Vertical 9 Tensões no CI de saída V = +B (pinos 6 e 9) = 25 V; saída (pino 5) = 14 V; 9 Tensões nos pinos de entrada = pino 1 = 1,2 V; pino 3 = 1,8 V 9 +B no pino 10 do faz tudo = 8 V 9 Pino de saída V do faz tudo 43 = 2,8 V.

c. Polarização do tubo 9 +B nos coletores dos saídas RGB = 140 V; 9 Tensões no conector de alimentação da placa do tubo - +B = 175 V; filamento = 5 V; 9 Tensões nos conectores RGB = 2 V.

d. Vídeo e croma 9 Tensões no distribuidor de vídeo Q301 – C = 6 V; B = 2,8 V; E = 2,2 V 9 Tensões nos pinos 17 (brilho) = 2,2 a 4,4 V 25 (cont) = 0,4 a 1,6 V 26 (cor) = 0,8 a 4,4 V; 9 Pino de saída de vídeo 7 = 3,2 V; 9 Pinos de entrada de vídeo 13 (TV) = 3,6 V; 15 (AV) = 3,4 V; 9 Pino chaveador AV 16 = 0 V (TV) e 7 V (AV); 9 +B no pino 1 do IC502 (LA de croma) = 5 V; 9 Pinos 30 e 31 = 1,4 V (pode injetar sinal neles); 9 Pinos 28 e 29 = 3,4 V (pode injetar sinal neles).

e. Seletor, FI, Micro e Sincronismo 9 Tensões no varicap = 33 V, 9 V, 5 V, AGC = 7 V, data, clock, enable = 5 V; 9 Tensões no 1º transistor de FI – C = 6 V; B = 1 V; E = 0,4 V; 9 Pino de saída do AGC no faz tudo 47 = 7 V; 9 Medir tensões no micro - +B (27) = 5 V; reset (30) = 5 V; teclas – apertando as tensões vão para 0 V; 9 Medir tensão no pino 35 do faz tudo (freq. H) = 2,6 V; 9 Medir tensão no pino 38 do faz tudo (centralização do quadro) = 2,8 V
