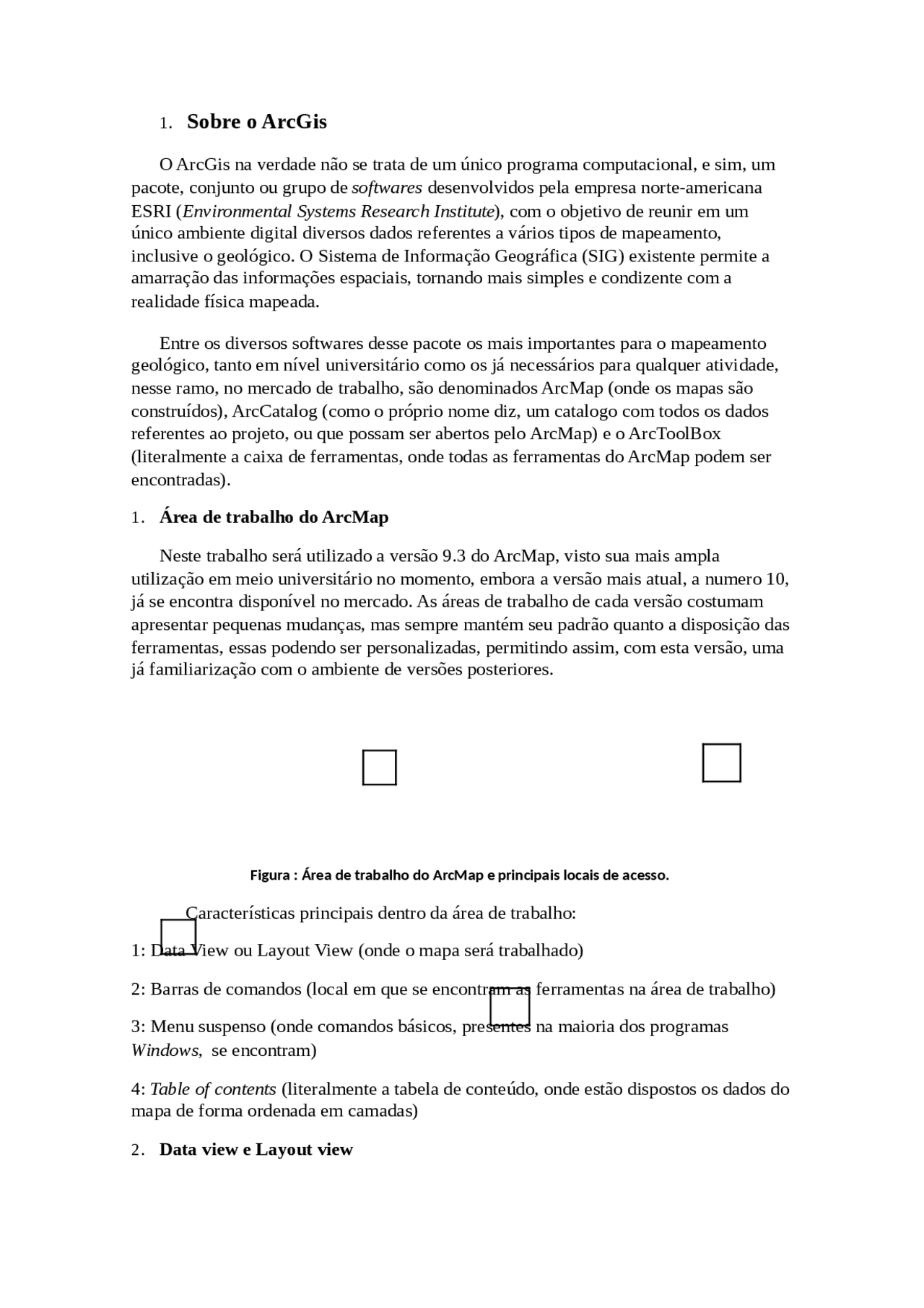

1. Sobre o ArcGis
O ArcGis na verdade não se trata de um único programa computacional, e sim, um pacote, conjunto ou grupo de softwares desenvolvidos pela empresa norte-americana ESRI ( Environmental Systems Research Institute ), com o objetivo de reunir em um único ambiente digital diversos dados referentes a vários tipos de mapeamento, inclusive o geológico. O Sistema de Informação Geográfica (SIG) existente permite a amarração das informações espaciais, tornando mais simples e condizente com a realidade física mapeada.
Entre os diversos softwares desse pacote os mais importantes para o mapeamento geológico, tanto em nível universitário como os já necessários para qualquer atividade, nesse ramo, no mercado de trabalho, são denominados ArcMap (onde os mapas são construídos), ArcCatalog (como o próprio nome diz, um catalogo com todos os dados referentes ao projeto, ou que possam ser abertos pelo ArcMap) e o ArcToolBox (literalmente a caixa de ferramentas, onde todas as ferramentas do ArcMap podem ser encontradas).
- Área de trabalho do ArcMap
Neste trabalho será utilizado a versão 9.3 do ArcMap, visto sua mais ampla utilização em meio universitário no momento, embora a versão mais atual, a numero 10, já se encontra disponível no mercado. As áreas de trabalho de cada versão costumam apresentar pequenas mudanças, mas sempre mantém seu padrão quanto a disposição das ferramentas, essas podendo ser personalizadas, permitindo assim, com esta versão, uma já familiarização com o ambiente de versões posteriores.
Figura : Área de trabalho do ArcMap e principais locais de acesso.
Características principais dentro da área de trabalho:
1: Data View ou Layout View (onde o mapa será trabalhado)
2: Barras de comandos (local em que se encontram as ferramentas na área de trabalho)
3: Menu suspenso (onde comandos básicos, presentes na maioria dos programas Windows , se encontram)
4: Table of contents (literalmente a tabela de conteúdo, onde estão dispostos os dados do mapa de forma ordenada em camadas)
- Data view e Layout view
São dois ambientes de trabalho distintos para a elaboração do mapa, cada qual com um foco diferente. O Data View é aquele que inicia juntamente com o programa, e é onde o mapa será trabalhado, ou seja, onde serão depositados seus dados (por isso “Data View”, ou visualização de dados) e é nesse ambiente que o mapa será digitalizado, georreferenciado, desenhado, modificado, etc.
Figura : Localização dos ambientes Data View e Layout View.
Figura : Janela inicial do ArcMap e suas opções de começo das a�vidades.
Janela inicial com as opções de começo do trabalho: 1- “A new empty map”, escolhe começar com a área de trabalho em branco, para começar um mapa desde o inicio; 2- “A template”, escolhe um modelo de mapa, o ArcMap já possui um banco de dados com vários exemplos de mapas, que é automaticamente acessado quando essa opção é escolhida; 3- “An existing map”, escolhe um mapa já existente, acessando o arquivo existente no computador em que se esta trabalhando. A caixa abaixo dessa opção mostra os últimos trabalhos realizados no programa; 4- quando acionada imediatamente adiciona os dados já escolhidos; 5- quando acionado não mostra essa janela novamente, ou seja, na próxima vez que abrir o ArcMap; 6- quando acionado carregara o ultimo mapa trabalhado automaticamente.
Já o Layout View é o ambiente em que a disposição dos dados é configurada, ou seja, onde o mapa será “endireitado” para a impressão ou gravação final. É aqui que é criada a legenda, norte geográfico/magnético, escala e outras características indispensáveis para um mapa. O ArcMap já possui um banco de dados com vários modelos, sendo possível também utilizar dados próprios.
Figura :Área de trabalho do Layout View. Semelhante da Data View, possui uma barra especifica para disposição do mapa (1) e área especifica onde o mapa será trabalhado, a borda exterior indica o limite da folha em que o mapa se encontra (2) e é dentro desse limite que deverão estar a legenda, a escala, o norte, etc.
1 - criar um novo mapa, 2 - abrir um mapa, 3 - salvar, 4 - imprimir o mapa, 5 - recortar, 6 - copiar, 7 - colar, 8 - excluir gráficos, 9 - voltar tarefa, 10 - avançar tarefa, 11 - adicionar um layer/shapefile, 12 - configurar escala de trabalho, 13 - adicionar barra de edição, 14 - abrir ArcCatalog, 15 - abrir o ArcToolbox, 16 - janela de comandos, 17 - ajuda.
1 - ferramentas de desenho como ordenamento, alinhamento, propriedades, etc., 2 - permite a seleção de desenhos e textos, 3 - rotaciona os elementos gráficos, 4 - direciona o zoom para os elementos selecionados, 5 - adiciona um polígono que sobrepõem os layers, 6 - adiciona textos, 7 - modifica os vértices de um polígono ou linha, 8 - seleciona a fonte dos textos, 9 - modifica o tamanho da fonte dos textos, 10 - modifica estilo da fonte dos textos, 11 - modifica a cor da fonte dos textos, 12 - seleciona a cor do interior de um polígono seleionado, 13 - altera a cor do contorno de um polígono, 14 - modifica a cor de um ponto selecionado.
- Barra de Ferramentas do Layout View:
1 - aumenta zoom em área pré determinada, 2 - diminui zoom em área pré determinada, 3 - permite movimentar o posicionamento da pagina, 4 - aumento fixo do zoom a partir do centro, 5 - diminuição fixa do zoom a partir do centro, 6 - ajusta o layout para o tamanho do papel, 7 - ajusta o zoom para 100%, 8 - volta para zoom anterior, 9 - avança para próximo zoom, 10 - ajuste manual de zoom, 11 - desabilita a visualização do Data Frame, 12 - focaliza a Data Frame, 13 - altera o modelo do layout para um já existente.
disposição organizada dos dados do mapa, auxiliando bastante principalmente quando existe grande quantidade dos mesmos. Shapefiles podem ser transformados em layers (.lyr) e com isso manter suas características, como coloração, formato e sistema de coordenadas. Na área de trabalho do ArcMap os layers são dispostos em grupos, também de forma a organizar os dados.
- Adicionando dados
2.Digitalização
2.1Georreferenciamento
2.2 digitalizando um mapa georreferenciado
- mapa geológico
3.1 simbologia (estrutural, minerações, pontos, etc)
3.2 unidades geológicas
3.3 legenda, escala e norte
