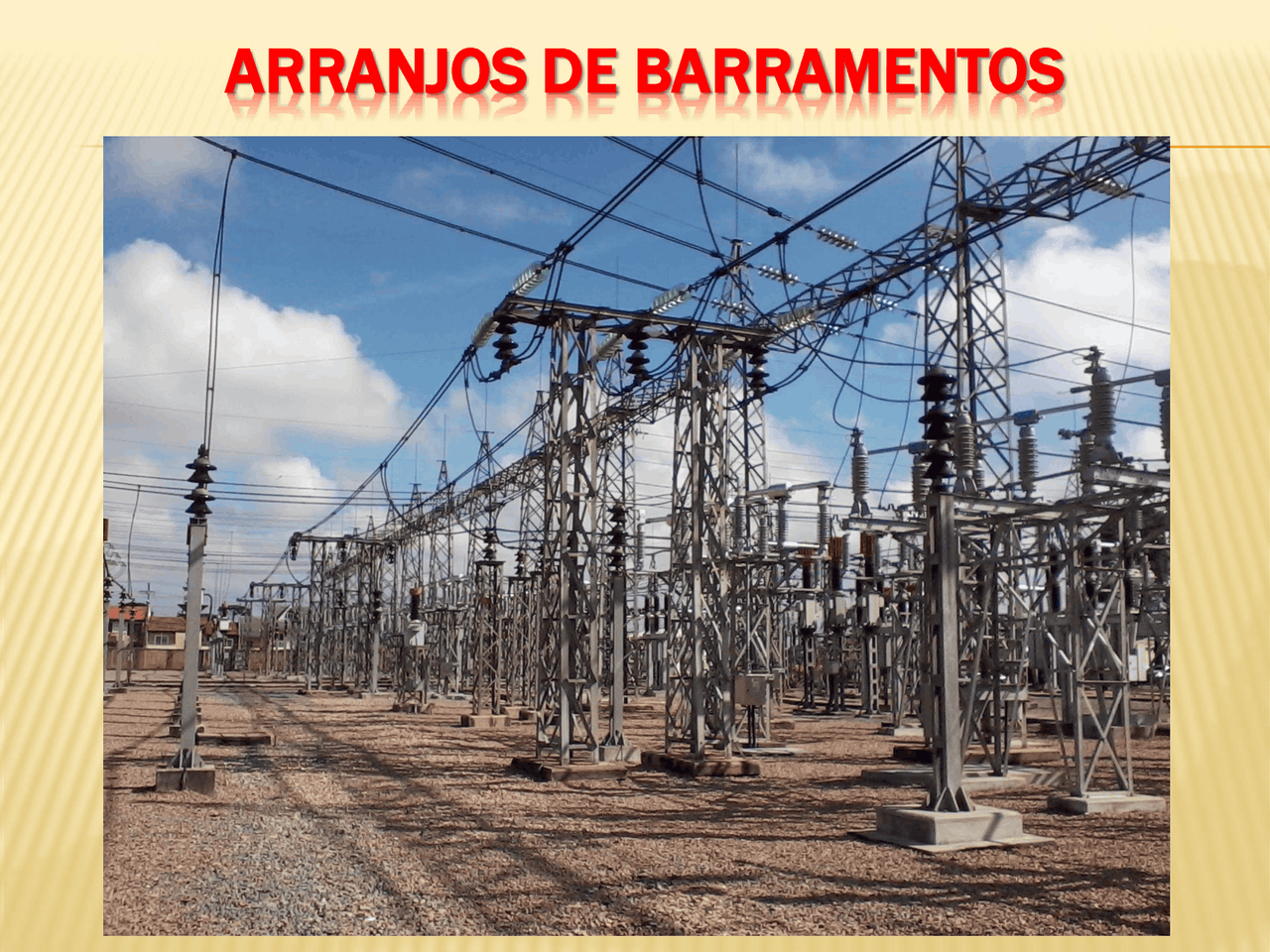

ARRANJOS DE BARRAMENTOS

ARRANJOS DE BARRAMENTOS

Forma de conexão entre linhas, transformadores e cargas de uma subestação.

• Flexibilidade requerida em termos de facilidade de manobras;
• Continuidade e confiabilidade operacionais;
• Manutenções;
• Custos de implantação.

BARRAMENTO SIMPLES

BARRAMENTO SIMPLES

O esquema de barra simples possui apenas um barramento ao qual se conectam os circuitos por meio de um disjuntor. É econômico, simples e fácil de proteger, ocupa pouco espaço e não apresenta muitas possibilidades de operação incorreta. No entanto, quando há necessidade de manutenção ou reparo na barra, ou de manutenção no disjuntor é preciso interromper o fornecimento de energia. Se a falta ocorrer em um dos circuitos o disjuntor abre desligando somente esse circuito sem afetar a barra da subestação.

BARRAMENTO SIMPLES

BARRA SIMPLES COM BY PASS

BARRA SIMPLES SECCIONADO

BARRA SIMPLES SECCIONADO

Esse arranjo difere do simples por apresentar dois circuitos de alimentação, a manutenção de um dos disjuntores provoca apenas a perda da metade da subestação, devido a presença da barra seccionada. O procedimento para a manutenção dos disjuntores destes dois primeiros esquemas é executado da seguinte forma: Abrir o disjuntor e depois da abertura do disjuntor abrir as chaves seccionadoras.

BARRA PRINCIPAL E DE TRANSFERÊNCIA

Neste esquema utilizam-se duas barras e um disjuntor reserva. As linhas são normalmente ligadas à barra principal “BP” e, em caso de manutenção no disjuntor, à barra de transferência “BT”. A efetividade do arranjo requer a instalação de um disjuntor especial, o disjuntor de transferência, que é utilizado como reserva para qualquer disjuntor que esteja fora de operação. Com esta configuração não teremos a interrupção de energia em nenhuma LT em caso de manutenção de um disjuntor, pois esse será substituído pelo disjuntor de transferência.

BARRA PRINCIPAL E DE TRANSFERÊNCIA

O disjuntor de transferência substituirá somente um disjuntor por vez para a sua manutenção.

BARRA PRINCIPAL E DE TRANSFERÊNCIA

BARRA PRINCIPAL E DE TRANSFERÊNCIA

BARRAMENTO DUPLO – UM DISJUNTOR

O arranjo de barra dupla é uma evolução do arranjo barra principal e transferência, onde os circuitos são divididos entre as duas barras. Possui uma maior flexibilidade e maior segurança quanto às falhas nas barras que o arranjo anterior, pois como a carga está dividida, mesmo que ocorra uma falha em uma das barras, parte da subestação continuará operando. No projeto é necessário considerar que as barras devem ter a mesma capacidade e, por sua vez, a capacidade total da subestação.

BARRAMENTO DUPLO – UM DISJUNTOR
