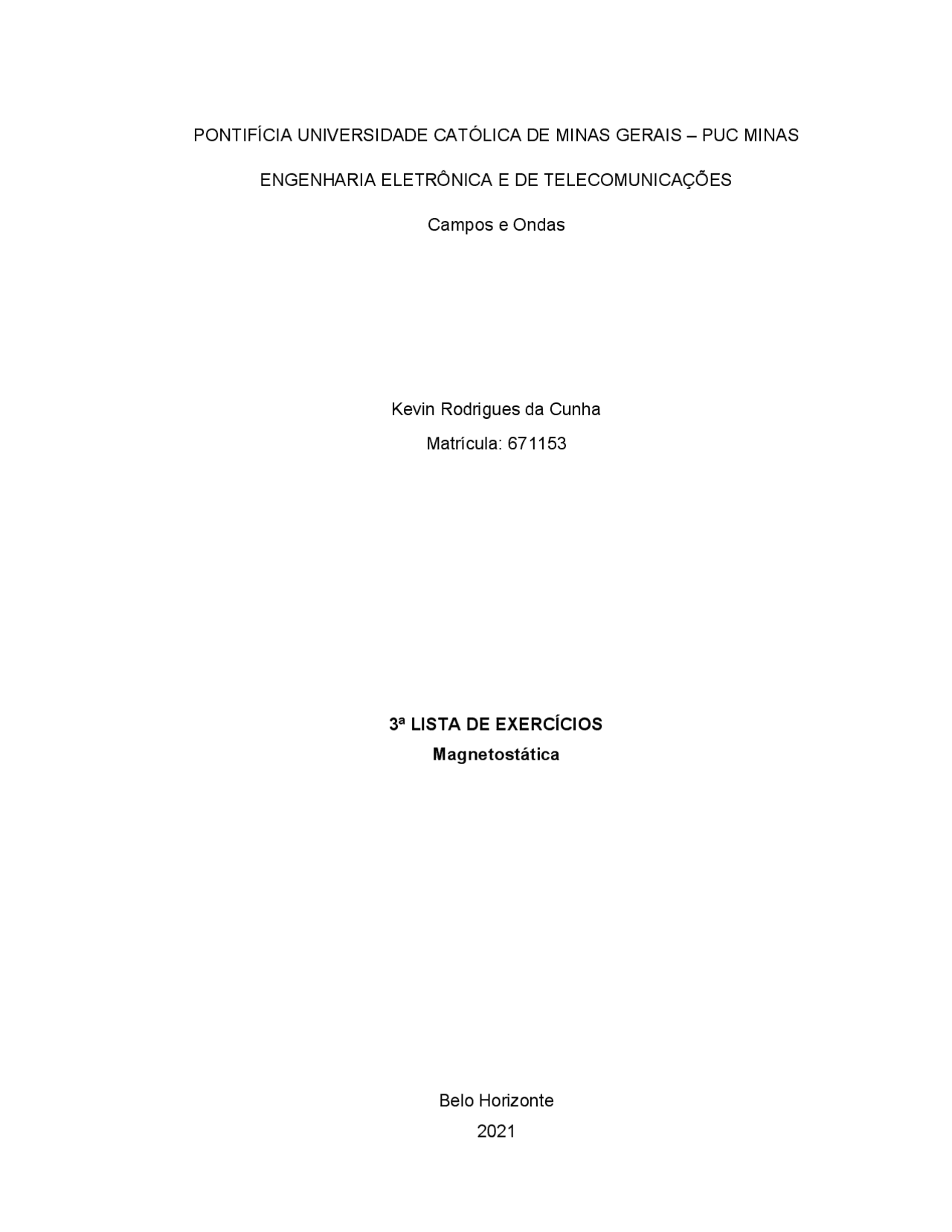

PONTIFÍCIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS – PUC MINAS
ENGENHARIA ELETRÔNICA E DE TELECOMUNICAÇÕES
Campos e Ondas
Kevin Rodrigues da Cunha
Matrícula: 671153
3ª LISTA DE EXERCÍCIOS
Magnetostática
Belo Horizonte
2021
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Cálculo do Campo e Fluxo Magnético em Arranjos de Condutores - Prof. Bossi, Exercícios de Eletromagnetismo
Documento contendo exercícios de magnetostática da disciplina de campos e ondas do curso de engenharia eletrônica e telecomunicações da puc minas. Os exercícios abordam o cálculo do campo magnético e fluxo magnético em arranjos de condutores longos e cabos coaxiais, utilizando a lei de ampère.
Tipologia: Exercícios
2021
1 / 21
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Pré-visualização parcial do texto
Baixe Cálculo do Campo e Fluxo Magnético em Arranjos de Condutores - Prof. Bossi e outras Exercícios em PDF para Eletromagnetismo, somente na Docsity!
PONTIFÍCIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS – PUC MINAS
ENGENHARIA ELETRÔNICA E DE TELECOMUNICAÇÕES
Campos e Ondas
Kevin Rodrigues da Cunha Matrícula: 671153
3ª LISTA DE EXERCÍCIOS
Magnetostática
Belo Horizonte 2021
IPUC - Curso de Engenharia Eletrônica e de Telecomunicação Disciplina: Campos e Ondas
QUESTÃO 3.1:
É uma questão de aplicação direta da Lei de Ampère para cálculo do campo magnético ao redor de um arranjo de condutores longos. Também é solicitado o cálculo do fluxo magnético que atravessa uma superfície.
Deve ser utilizada a expressão demonstrada para o campo magnético ao redor de um condutor longo.
Dois filamentos condutores infinitamente longos estão paralelos um ao outro, colocados numa direção paralela ao eixo “y”. Ambos carregam a mesma corrente, igual a 4 A, porém em sentidos contrários.
O condutor 1 está na posição (x = - 2 ; z = 0 ) e a corrente está na direção +ây; o
condutor 2 está na posição (x = +2; z = 0 ) e a corrente está na direção - ây. As
coordenadas estão dadas em milímetros.
O material dielétrico colocado entre os dois condutores tem permeabilidade magnética
relativa (μr) igual a 1.
Atenção: Lembre que vetor tem módulo, direção e sentido. Indique com a notação correta.
A) Utilizando a expressão aproximada do campo magnético ao redor de um fio longo conduzindo uma corrente I, determine o vetor da densidade de fluxo magnético B no ponto médio entre os dois condutores (faça a soma vetorial dos campos produzidos por cada filamento naquele ponto). B) Utilizando a mesma expressão, determine o vetor da intensidade de campo magnético H no ponto (x = + 4 ; z = 0 ) (faça a soma vetorial dos campos produzidos por cada filamento naquele ponto). C) Calcule o fluxo magnético total (em Weber) que cruza uma área retangular definida pelos pontos (a superfície está no plano x,y): P 1 = ( 1 , 3, 0) P 2 = (- 1 , 3, 0) P 3 = ( 1 , 6, 0) P 4 = (- 1 , 6, 0)
Devido à geometria simplificada, sugiro utilizar sistema de coordenadas retangulares. Utilize a regra da “mão direita” para encontrar a direção do fluxo magnético em cada caso.
Observe que, na letra C, a superfície é perpendicular às linhas de campo magnético.
1. C
IPUC - Curso de Engenharia Eletrônica e de Telecomunicação Disciplina: Campos e Ondas
QUESTÃO 3.2:
Também é uma questão de aplicação direta da Lei de Ampère para cálculo da expressão do campo magnético, que neste exercício será um cabo coaxial. Prestem atenção na diferença com o condutor interno oco e com ele sólido. Também é solicitado o cálculo da indutância e da energia armazenada.
Deve ser utilizada a simplificação para a condição de condutor longo.
Um cabo coaxial tem o condutor interno oco com raio “a” igual a 4 mm e o condutor externo de raio “b” igual a 8 mm. Considere que a espessura dos condutores é desprezível. O cabo tem comprimento total de 10 metros. A corrente aplicada é de 5 A (a corrente é a mesma nos dois condutores, em sentidos contrários).
O material dielétrico colocado entre os dois condutores tem permeabilidade magnética
relativa (μr) igual a 1.
A) Calcule o valor da intensidade de campo magnético H e da densidade de fluxo magnético B em um ponto médio entre os dois condutores (raio 6 mm). B) Explique por que o campo magnético é nulo na região dentro do condutor interno e também na região externa do cabo. Utilize a Lei de Ampere.
Se o condutor interno for sólido (não oco) e a corrente esteja distribuída de forma uniforme pela sua seção transversal, determine:
C) A densidade de corrente J (em A/m^2 ) dentro do condutor interno do cabo; D) Como seria a expressão da intensidade de campo magnético H dentro do condutor interno. Calcule o seu valor em r = 2 mm (este ponto está dentro do condutor interno); E) Faça um gráfico do módulo de H em função de r, contemplando r de 0 até 9 mm, indicando os valores do campo nos pontos em que a curva muda sua característica. Observe que vão existir pontos dentro do condutor interno, entre os dois condutores e no lado externo do cabo. Despreze a espessura do condutor externo. F) Determine a Indutância total do cabo nos dois casos: com o condutor interno oco e com o condutor interno sólido. Determine também a energia armazenada nos dois casos.
