Trabalho 4 de Fenômenos de Transporte relativos a aula do prof. Sady Castor
Tipologia: Trabalhos
1 / 34
Esta página não é visível na pré-visualização
Não perca as partes importantes!

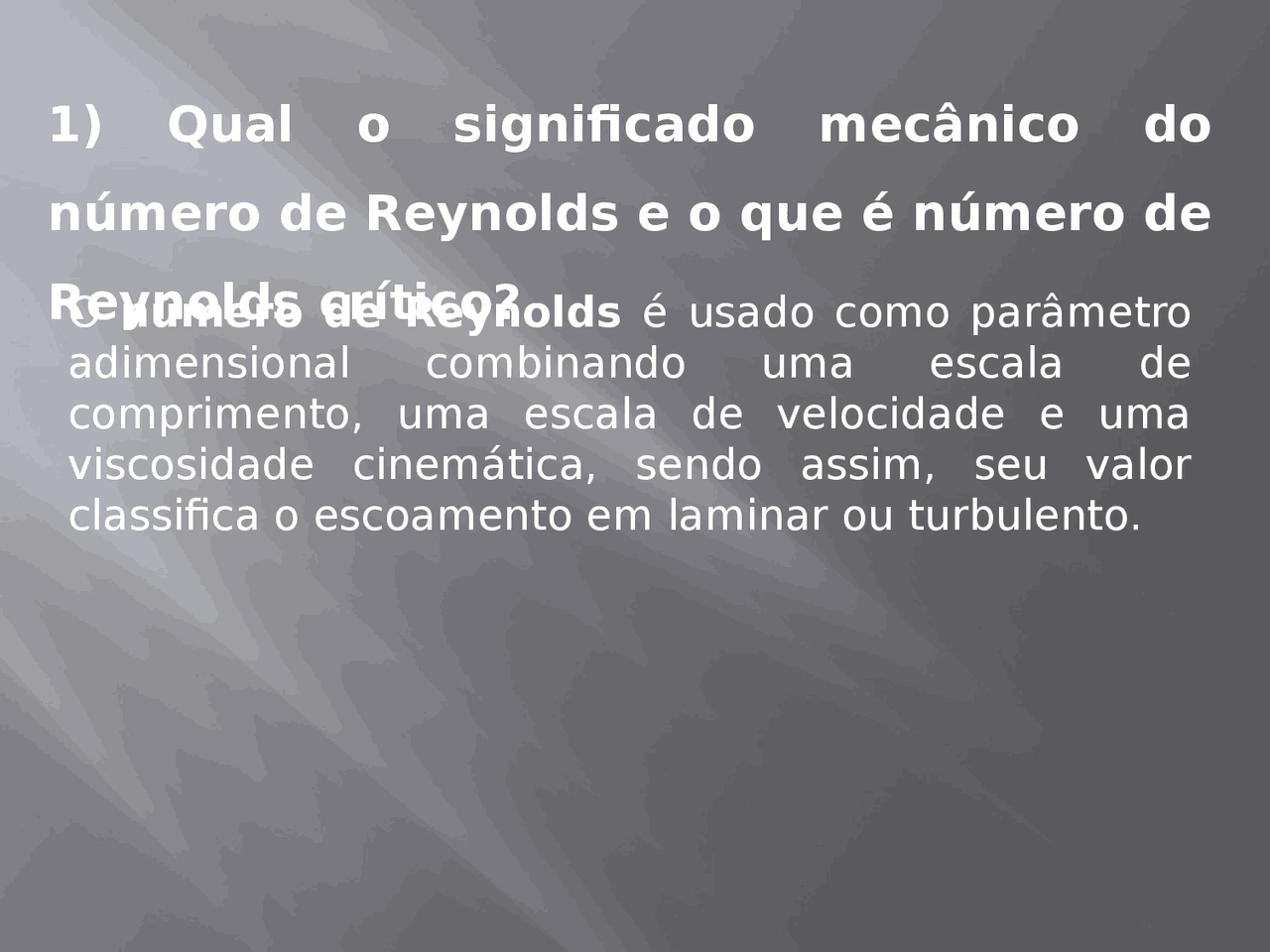

adimensional combinando uma escala de comprimento, uma escala de velocidade e uma viscosidade cinemática, sendo assim, seu valor classifica o escoamento em laminar ou turbulento.
A taxa de trabalho é dada pelo produto escalar da força F por sua velocidade. Ẇ = - F.V I
A diferença fundamental está nos limites de funcionamento e na formulação de cada fórmula. A equação de Bernoulli é um balanço de forças sobre uma partícula de fluido que se move através de uma linha de corrente, enquanto que a equação da energia consiste em um balanço de energia entre os limites de um volume de controle dado, pelo qual é mais geral já que permite expressar os intercâmbios energéticos ao longo de uma corrente de fluido, como são as perdas por fricção que retiram do fluido energia, e as bombas ou ventiladores que somam energia ao fluido.
NB= γ.Q.HB/ η NB é a potência da bomba. HB = é a carga manométrica da bomba. ηB é o rendimento da bomba. Potência de uma bomba: Potência de uma Turbina: NT= γ.Q.HT. ηT NT é a potência da turbina. HT = é a carga manométrica da turbina. ηT é o rendimento da turbina.
Orifício: é uma abertura, de forma geométrica definida, feita na parede de um reservatório e de onde escoa o fluido contido nele. Bocal: é uma peça tubular adaptada à orifícios com a finalidade de dirigir o jato. Onde: Q – vazão Cq – coeficiente de vazão A – área do orifício
O Teorema de Bernoulli baseia-se na equação de Saint-Venant, onde é aplicado a um fluido perfeito e incompressível, ao longo de um mesmo filete de fluido em movimento permanente sujeito à forças do campo gravitacional.
É possível uma representação gráfica do Teorema de Bernoulli devido aos termos do trinômio, assim como a soma dos mesmos, são homogêneos a comprimento, porque representam relações entre energia e peso, trabalho e força, com isso conseguindo definir cotas em relação ao plano horizontal.
A perda de carga em um escoamento uniforme é diretamente proporcional ao quadrado da velocidade e inversamente proporcional à profundidade.
A pressão em um escoamento decresce com a diminuição da velocidade do fluido quando por exemplo o escoamento se depara com um obstáculo ou até mesmo uma mudança de área (redução de diâmetro).
O Tubo de Pitot é utilizado para medir a pressão total no escoamento do fluido, já o Tubo de Venturi é utilizado para medir diretamente a vazão em tubulações. Tubo de Pitot Tubo de
Os fundamentos da dinâmica dos fluidos reais são os seguintes:
Escoamento Unidimensional é aquele cujas propriedades, como por exemplo a velocidade, a pressão, são funções exclusivas de uma única coordenada espacial e do tempo. Escoamento Bidimensional é aquele que ocorre quando as partículas de um fluido escoam em planos paralelos e seguindo trajetórias idênticas, não havendo escoamento perpendicular aos planos. Escoamento Plano é também um escoamento bidimensional porém quando o vetor velocidade apenas depende das
Pressão Estática é também conhecida como Pressão Manométrica é aquela que não depende do movimento, e a qual aparece na equação de Bernoulli como primeiro termo. Pressão de Estagnação é também conhecida como Pressão Total é aquela que existe em um ponto de estagnação a qual se refere a soma dos dois termos da equação de Bernoulli. Pressão Dinâmica é a diferença entre a pressão de estagnação e a pressão estática e aparece como o segundo termo da equação de Bernoulli.
Energia Cinética Específica contabiliza a energia cinética por unidade de massa, sendo representada por Carga Dinâmica é a parcela da equação de Bernoulli.
