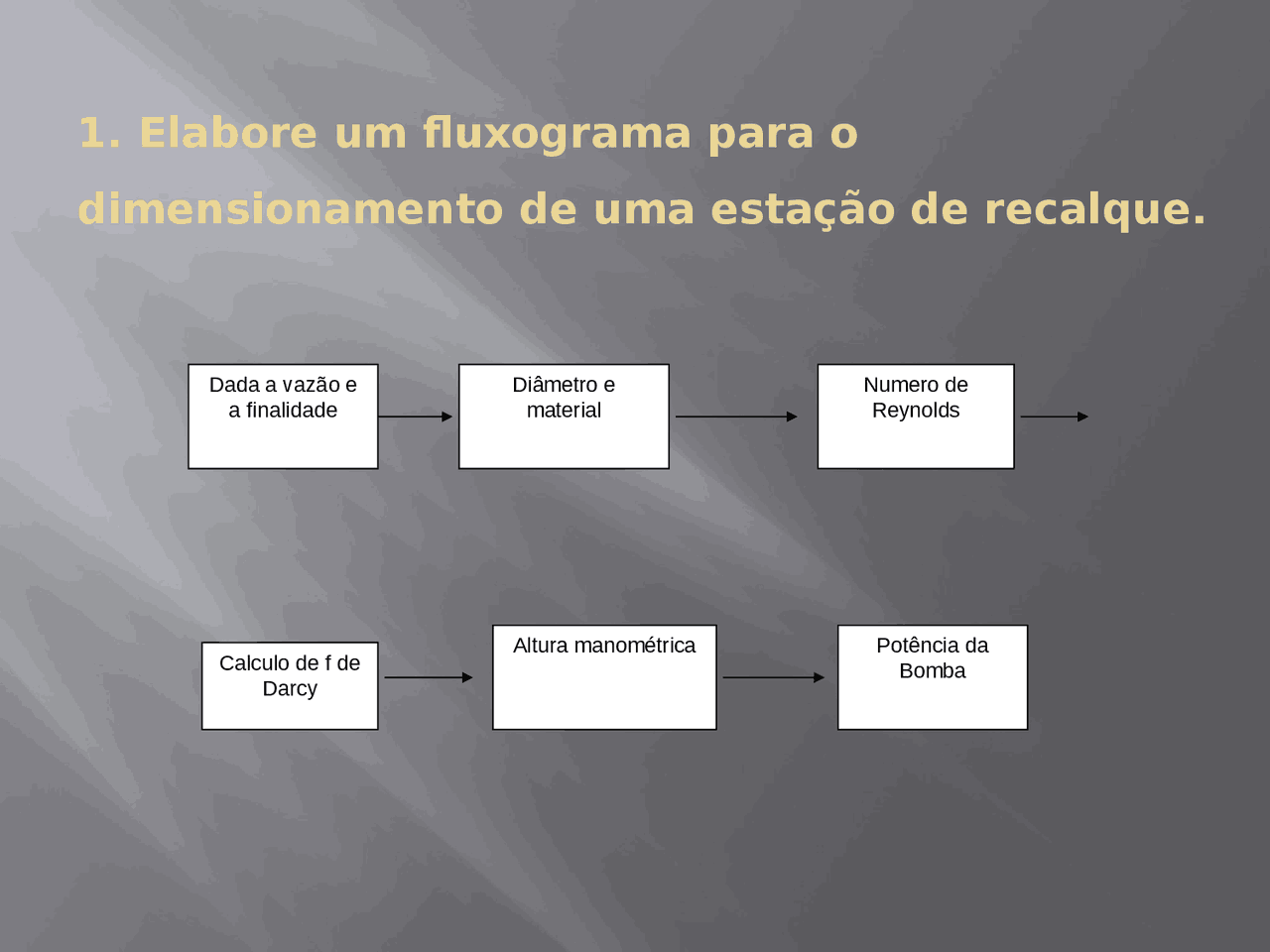

1. Elabore um fluxograma para o

dimensionamento de uma estação de recalque.

Dada a vazão e a finalidade Diâmetro e material Numero de Reynolds Calculo de f de Darcy Altura manométrica Potência da Bomba

2. Faça um fluxograma para o cálculo do fator

de resistência segundo Darcy.

          f Re f 2 , 51 3,706 D 2 , 0 log 1 

4. Segundo Prandtl como se classificam as

tubulações, quanto ao regime de

escoamento?

Segundo Prandtl as tubulações podem ser classificadas como

lisas ou rugosas.

5. Diferencie a formula de Bresse da formula de

Forchheimmer.

Utilizamos a Fórmula de Bresse quando queremos calcular o diâmetro da tubulação de recalque com diâmetros pequenos, já a formula de Forchheimmer utilizamos para calculo de diâmetros de tubulações de funcionamento continuo.

7. Quando um orifício ou uma bomba é

denominado afogado?

Um orifício é considerado afogado quando a veia escoa em massa liquida.

8. Como se classificam as variáveis que

influem no escoamento dos fluidos?

 (^) Geométricas;  (^) Cinemáticas;  (^) Dinâmicas;  (^) Dinâmicas características

9. Continuação

 (^) V- velocidade [LT-1]  (^) p- pressão [L-1T-1M]  (^) τ- tensão tangencial de turbulência [L-1T-1M]  (^) γ- peso específico [L-2T-2M]  (^) ρ- massa específica [L-3M]  (^) μ - viscosidade dinâmica [L-1T-1M]  (^) ε - elasticidade [L-1T-2M]  (^) σ- tensão superficial [T-2M]

10. Quais os fundamentos recentes da

dinâmica dos fluidos reais?

 (^) Conceitos básicos da analise dimensional;  (^) Grandezas que intervêm no escoamento;  (^) Grandezas que compõem a força de inércia;  (^) Método de Lord Rayleight, Expressão da força de inércia;  (^) Parâmetros adimensionais;  (^) Método de Buckingham;  (^) Semelhança mecânica;

12. Defina Arrasto e Sustentação.

Exemplifique com figuras e fórmulas.

Um perfil aerodinâmico quando submetido a uma corrente de fluido de velocidade V, apresenta uma força resultante que é formada por duas componentes.  (^) A força de arrasto é a componente que atua paralelamente à velocidade  (^) A força de sustentação atua perpendicularmente à velocidade.

13. O que é carenamento aerodinâmico?

Exemplifique com fotos.

 (^) Carenamento aerodinâmico é quando ocorre uma redução da alta pressão na parte posterior de um objeto, permitindo que um escoamento, movendo-se lentamente na superfície, possa alcançar a parte de trás. Exemplo:

15. e quais são os tipos?

 (^) Cavitação móvel  (^) Cavitação fixa  (^) Cavitação por vórtice  (^) Cavitação vibratória.

16. O que é separação e Ponto de separação

em um escoamento?

 (^) A separação ocorre quando em um escoamento, paralelo à uma superfície, o fluido escoante, perto da superfície, vindo de uma região de pressão mais baixa não consegue se mover para dentro da região de pressão mais baixa, criando uma região- separada.  (^) Ponto de separação- as partículas não conseguem mais manter contato com a superfície. O fluxo após o ponto de separação tem a forma de vórtices, uma vez que a velocidade média é zero.

18. O que é potencia útil e Teórica de uma

bomba?

Potência de uma bomba é a taxa que representa o trabalho realizado por ela, ou seja, toda a energia gasta na unidade de tempo. É a potência motriz menos as perdas teóricas e as perdas dinâmicas.

19. Quais os fatores envolvidos no seu

dimensionamento?

Os fatores envolvidos no dimensionamento de uma bomba hidráulica, são:  (^) o consumo diário de água,  (^) a velocidade do re-alimentador,  (^) a temperatura da água,  (^) a altitude em relação ao mar da bomba,  (^) a vazão,  (^) o tempo de funcionamento,  (^) rendimento e  (^) a velocidade limite.
