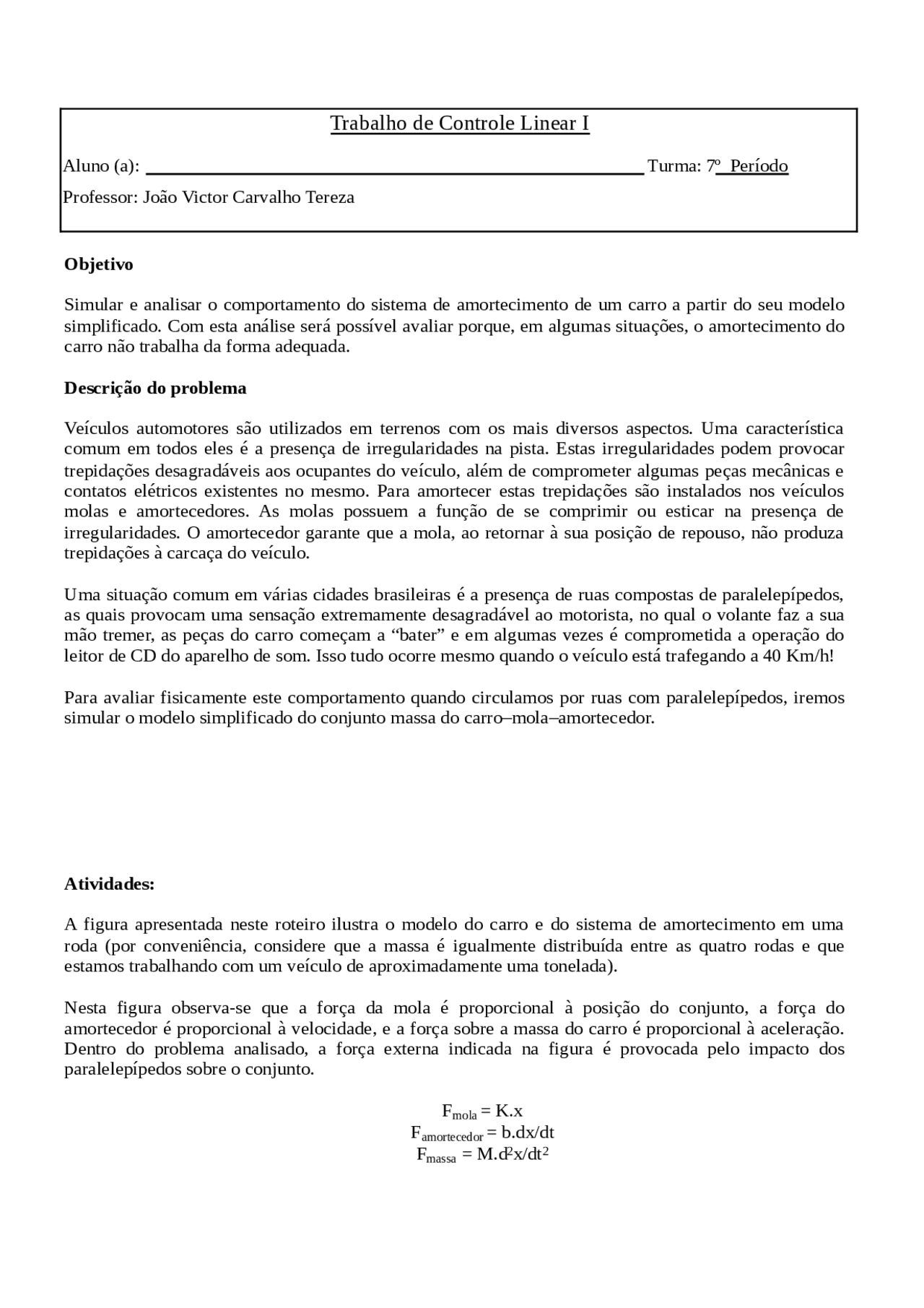

Trabalho de Controle Linear I
Aluno (a): Turma: 7º Período
Professor: João Victor Carvalho Tereza
Objetivo
Simular e analisar o comportamento do sistema de amortecimento de um carro a partir do seu modelo
simplificado. Com esta análise será possível avaliar porque, em algumas situações, o amortecimento do
carro não trabalha da forma adequada.
Descrição do problema
Veículos automotores são utilizados em terrenos com os mais diversos aspectos. Uma característica
comum em todos eles é a presença de irregularidades na pista. Estas irregularidades podem provocar
trepidações desagradáveis aos ocupantes do veículo, além de comprometer algumas peças mecânicas e
contatos elétricos existentes no mesmo. Para amortecer estas trepidações são instalados nos veículos
molas e amortecedores. As molas possuem a função de se comprimir ou esticar na presença de
irregularidades. O amortecedor garante que a mola, ao retornar à sua posição de repouso, não produza
trepidações à carcaça do veículo.
Uma situação comum em várias cidades brasileiras é a presença de ruas compostas de paralelepípedos,
as quais provocam uma sensação extremamente desagradável ao motorista, no qual o volante faz a sua
mão tremer, as peças do carro começam a “bater” e em algumas vezes é comprometida a operação do
leitor de CD do aparelho de som. Isso tudo ocorre mesmo quando o veículo está trafegando a 40 Km/h!
Para avaliar fisicamente este comportamento quando circulamos por ruas com paralelepípedos, iremos
simular o modelo simplificado do conjunto massa do carro–mola–amortecedor.
Atividades:
A figura apresentada neste roteiro ilustra o modelo do carro e do sistema de amortecimento em uma
roda (por conveniência, considere que a massa é igualmente distribuída entre as quatro rodas e que
estamos trabalhando com um veículo de aproximadamente uma tonelada).
Nesta figura observa-se que a força da mola é proporcional à posição do conjunto, a força do
amortecedor é proporcional à velocidade, e a força sobre a massa do carro é proporcional à aceleração.
Dentro do problema analisado, a força externa indicada na figura é provocada pelo impacto dos
paralelepípedos sobre o conjunto.
Fmola = K.x
Famortecedor = b.dx/dt
Fmassa = M.d2x/dt2
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe trabalho Controle Linear e outras Notas de estudo em PDF para Mecatrônica, somente na Docsity!

Trabalho de Controle Linear I

Aluno (a): Turma: 7º Período

Professor: João Victor Carvalho Tereza

Objetivo

Simular e analisar o comportamento do sistema de amortecimento de um carro a partir do seu modelo

simplificado. Com esta análise será possível avaliar porque, em algumas situações, o amortecimento do

carro não trabalha da forma adequada.

Descrição do problema

Veículos automotores são utilizados em terrenos com os mais diversos aspectos. Uma característica

comum em todos eles é a presença de irregularidades na pista. Estas irregularidades podem provocar

trepidações desagradáveis aos ocupantes do veículo, além de comprometer algumas peças mecânicas e

contatos elétricos existentes no mesmo. Para amortecer estas trepidações são instalados nos veículos

molas e amortecedores. As molas possuem a função de se comprimir ou esticar na presença de

irregularidades. O amortecedor garante que a mola, ao retornar à sua posição de repouso, não produza

trepidações à carcaça do veículo.

Uma situação comum em várias cidades brasileiras é a presença de ruas compostas de paralelepípedos,

as quais provocam uma sensação extremamente desagradável ao motorista, no qual o volante faz a sua

mão tremer, as peças do carro começam a “bater” e em algumas vezes é comprometida a operação do

leitor de CD do aparelho de som. Isso tudo ocorre mesmo quando o veículo está trafegando a 40 Km/h!

Para avaliar fisicamente este comportamento quando circulamos por ruas com paralelepípedos, iremos

simular o modelo simplificado do conjunto massa do carro–mola–amortecedor.

Atividades:

A figura apresentada neste roteiro ilustra o modelo do carro e do sistema de amortecimento em uma

roda (por conveniência, considere que a massa é igualmente distribuída entre as quatro rodas e que

estamos trabalhando com um veículo de aproximadamente uma tonelada).

Nesta figura observa-se que a força da mola é proporcional à posição do conjunto, a força do

amortecedor é proporcional à velocidade, e a força sobre a massa do carro é proporcional à aceleração.

Dentro do problema analisado, a força externa indicada na figura é provocada pelo impacto dos

paralelepípedos sobre o conjunto.

F mola = K.x

F amortecedor = b.dx/dt

Fmassa = M.d^2 x/dt 2

Considerando que o pneu de um carro possui aproximadamente 53 cm de diâmetro e que ele esteja

circulando a 40 Km/h, calcule quantas voltas o pneu executa em 1 segundo;

ᴓ = 53 cm (diâmetro do pneu) = 0.53 m

r = 0.53/2 = 0.263 m

V= 40 Km/ h ( velocidade do carro) = 40/3.6 = 11.11 m/s

C= 2πr ( cumprimento da roda)

C=2 π*0.263 = 1.665 m

V=d/t

t=1/F

1/F= C/V

1/F=1.665/11.

F=6.

O numero de voltas em um segundo é de 6.

Considerando que em cada volta o pneu toque aproximadamente 10 paralelepípedos, calcule em quantos

paralelepípedos o pneu irá colidir em 1 segundo;

P paralelepípedos= 6.672 * 10

P paralelepípedos= 66.

A resposta ao item (b) é a frequência com a qual o veículo recebe trepidações. Considerando que a força

externa seja senoidal e com frequência igual à frequência das trepidações, crie um vetor em MatLab ®

que represente a força externa (assuma que sua amplitude seja de 200 N);

clear all; %Limpa variaveis close all; %Fecha figuras clc; %Limpa Janela de comando da tela principal

dt=0.0001; %passo de cálculo(segundos) t=0:dt:1; %criação do vetor tempo (sengundo) d=0.53; %diametro do pneu(metro) c=2pid/2; %comprimento do pneu(metro) v=40/3.60; %velocidade em (metro/segundo) m=250; %Massa do veiculo (kg) b=10000; %Amortecedor (N. m/s) k=40000; %contante da mola (N/m)

f=v/c; %numero de voltas do pneu (frequencia) n=f10; %numero de paralelepipedos atingidos figure(1) fext= 200sin(2pif*t); plot (t,fext);

v(j) = v(j-1)+ac(j)dt; % Velocidade p(j) = p(j-1)+v(j)dt; % Posição end

fmassa = mac; % Força sobre massa[N] fmola = kp; % Força da mola famort = b*v; % Amortecedor

figure(1) % Plot da figura 1 subplot(3,1,1); % Plot da figura na linha 1 plot(t,fmassa); % Plot do valor da variável fmassa title('Força sobre a massa') % Título da figura da linha 1

subplot(3,1,2); % Plot da figura na linha 2 plot(t,fmola); % Plot do valor da variável fmola title('Força sobre a mola') % Título da figura da linha 2

subplot(3,1,3); % Plot da figura na linha 3 plot(t,famort); % Título da figura da linha 3 title('Força sobre o amortecedor') % Plota do valor da variável famort

figura 01 ( fext= 200sin(2pint))

Repita os passos (c) e (d) considerando a frequência da força externa igual a 1 Hz;

Figura 02 (fext= 200sin(2pi*t)

Com base nas curvas obtidas nos itens (d) e (e), indique qual situação é mais desconfortável aos

passageiros e ao conjunto eletro-mecânico do veículo;

Em análise é possível perceber com clareza que na situação d a situação é mais desconfortável, devido

a maior frequência que o conjunto é exposto

O que se pode concluir com relação ao conjunto amortecedor do veículo quando se aumenta a

frequência dos distúrbios que provocam trepidação?

Conclui-se que a frequência é determinante para definir o nível de exposição do conjunto mola-

amortecedor, quando o nível da frequência é reduzido o sistema de mola e amortecedor absorve as

trepidações e garante um conforto para quem estiver dentro do veiculo, sendo assim as forças recebidas

na mola e no amortecedor será muito maior que a força exercida no carro.

Descreva o sistema mecânico que você acabou de estudar através de um circuito elétrico equivalente.

Pela análise deste circuito elétrico verifique se você obteve conclusões coerentes nos itens (f) e (g).

Mola = indutor
