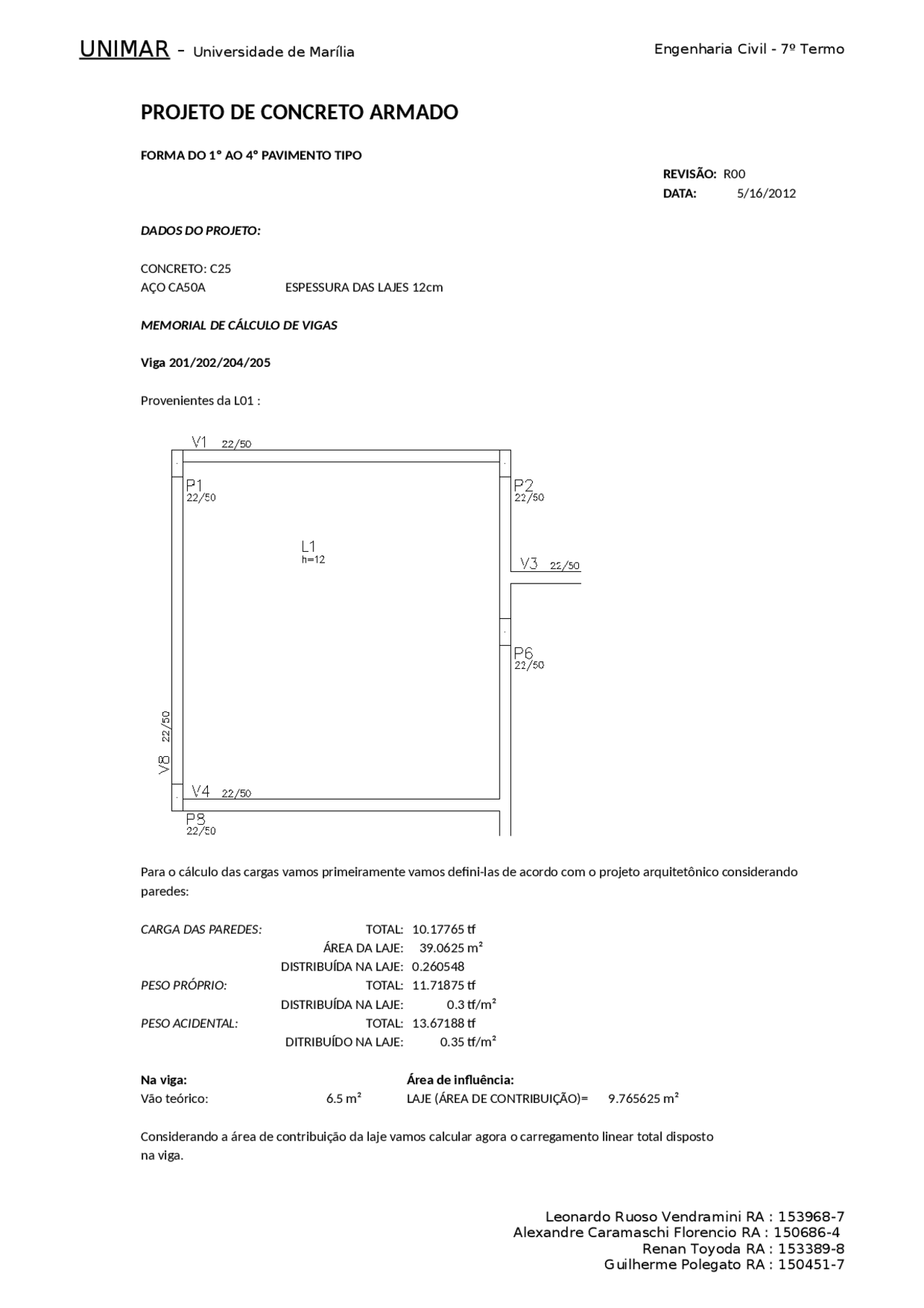

UNIMAR - Universidade de Marília Engenharia Civil - 7º Termo
Leonardo Ruoso Vendramini RA : 153968-7
Alexandre Caramaschi Florencio RA : 150686-4
Renan Toyoda RA : 153389-8
Guilherme Polegato RA : 150451-7
PROJETO DE CONCRETO ARMADO
FORMA DO 1º AO 4º PAVIMENTO TIPO
REVISÃO: R00
DATA: 5/16/2012
DADOS DO PROJETO:
CONCRETO: C25
AÇO CA50A ESPESSURA DAS LAJES 12cm
MEMORIAL DE CÁLCULO DE VIGAS
Viga 201/202/204/205
Provenientes da L01 :
Para o cálculo das cargas vamos primeiramente vamos defini-las de acordo com o projeto arquitetônico considerando
paredes:
CARGA DAS PAREDES: TOTAL: 10.17765 tf
ÁREA DA LAJE: 39.0625
DISTRIBUÍDA NA LAJE: 0.260548
PESO PRÓPRIO: TOTAL: 11.71875 tf
DISTRIBUÍDA NA LAJE: 0.3 tf/m²
PESO ACIDENTAL: TOTAL: 13.67188 tf
DITRIBUÍDO NA LAJE: 0.35 tf/m²
Na viga: Área de influência:
Vão teórico: 6.5 LAJE (ÁREA DE CONTRIBUIÇÃO)= 9.765625
Considerando a área de contribuição da laje vamos calcular agora o carregamento linear total disposto
na viga.
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c
pf1d
pf1e
pf1f
pf20
pf21
pf22
pf23
pf24
pf25
pf26
pf27
pf28
pf29
pf2a

Pré-visualização parcial do texto

Baixe Cálculo de Armadura em Vigas de Concreto: Exercícios de Engenharia Civil e outras Trabalhos em PDF para Engenharia Civil, somente na Docsity!

Leonardo Ruoso Vendramini RA : 153968- Alexandre Caramaschi Florencio RA : 150686- Renan Toyoda RA : 153389-

PROJETO DE CONCRETO ARMADO

FORMA DO 1º AO 4º PAVIMENTO TIPO

REVISÃO: R

DATA: 5/16/

DADOS DO PROJETO:

CONCRETO: C

AÇO CA50A ESPESSURA DAS LAJES 12cm MEMORIAL DE CÁLCULO DE VIGAS Viga 201/202/204/ Provenientes da L01 : Para o cálculo das cargas vamos primeiramente vamos defini-las de acordo com o projeto arquitetônico considerando paredes: CARGA DAS PAREDES: TOTAL: 10.17765 tf ÁREA DA LAJE: 39.0625 m² DISTRIBUÍDA NA LAJE: 0. PESO PRÓPRIO: TOTAL: 11.71875 tf DISTRIBUÍDA NA LAJE: 0.3 tf/m² PESO ACIDENTAL: TOTAL: 13.67188 tf DITRIBUÍDO NA LAJE: 0.35 tf/m² Na viga: Área de influência: Vão teórico: 6.5 m² LAJE (ÁREA DE CONTRIBUIÇÃO)= 9.765625 m² Considerando a área de contribuição da laje vamos calcular agora o carregamento linear total disposto na viga.

Leonardo Ruoso Vendramini RA : 153968- Alexandre Caramaschi Florencio RA : 150686- Renan Toyoda RA : 153389- Peso Próprio da Laje: 0.450721 tf/m OBS: Para efeito de estimativa do peso próprio da viga Peso Acidental: 0.525841 tf/m será considerada com h = 60 cm Peso Próprio da Viga: 0.132 tf/m Parede: 0.945 tf/m Paredes na laje: 0.391448 tf/m TOTAL: 2.445011 tf/m Portanto, a carga linear distribuída na viga será de 2,445 tf/m. DIMENSÕES: b = 22 cm d = 52 cm h = 55 cm cobrimento c = 2 cm

VERIFICAÇÕES

MOMENTO FLETOR:

Md,Lim = 33048.888889 KN.cm Mk, max = 12.912712109 tf.m Md,max = 18077.8 KN.cm VERIFICAÇÃO ESTÁ OK, POIS Md,Lim > Md,max FORÇA CORTANTE: fcd = 1.7857142857 KN/cm² VRD2= 496.41428571 KN Vk,max = 7.946284375 tf Vd,max = 111.248 KN

Leonardo Ruoso Vendramini RA : 153968- Alexandre Caramaschi Florencio RA : 150686- Renan Toyoda RA : 153389- fbd = 2.88558441 MPa 0.288558 KN/cm² Vd,face = 107. al/d = 2.7626097417 >=0, Esforço a ancorar: RS = 296.93265729 KN Área de aço na ancoragem: As,calc = 6.8260380986 cm² As,efet = 9.038898 cm² Área de aço mínima no apoio: As,min,apoio = 3.012966 cm² lb = 75.337010968 cm Ø = 2 cm r = 8 cm As,nec = 3.012966 cm² lb,min = 19 cm lb,disp = 19.5 cm OK lb,nec = 39.825352161 cm Ancorar e dobrar para cima = 20.32535 cm

Leonardo Ruoso Vendramini RA : 153968- Alexandre Caramaschi Florencio RA : 150686- Renan Toyoda RA : 153389- o considerando

Leonardo Ruoso Vendramini RA : 153968- Alexandre Caramaschi Florencio RA : 150686- Renan Toyoda RA : 153389- Peso Próprio da Laje: 0.471011 tf/m OBS: Para efeito de estimativa do peso próprio da viga Peso Acidental: 0.549513 tf/m será considerada com h = 60 cm Peso Próprio da Viga: 0.132 tf/m Parede: 0.945 tf/m Paredes na laje: 0.40907 tf/m TOTAL: 2.506593 tf/m Portanto, a carga linear distribuída na viga será de 2,506 tf/m. DIMENSÕES: b = 22 cm d = 52 cm h = 55 cm cobrimento c = 2 cm

VERIFICAÇÕES

MOMENTO FLETOR:

Md,Lim = 33048.888889 KN.cm Mk, max = 12.122009303 tf.m Md,max = 16970.81 KN.cm VERIFICAÇÃO ESTÁ OK, POIS Md,Lim > Md,max FORÇA CORTANTE: fcd = 1.7857142857 KN/cm² VRD2= 496.41428571 KN Vk,max = 7.795504375 tf Vd,max = 109.1371 KN VERIFICAÇÃO OK, POIS Vd,max < VRD

Leonardo Ruoso Vendramini RA : 153968- Alexandre Caramaschi Florencio RA : 150686- Renan Toyoda RA : 153389-

FLECHA:

fmax = 0.6729420844 cm fmax = 2.073333 cm Verificação OK, pois a flecha não ultrapassa o limite máximo permitido ARMADURA TRANSVERSAL: VC = 88.029561735 KN Vsw,min = 45.95208 KN Vsd,min = 133.98163933 KN Não há necessidade de armadura para combater a tensão cortante, pois Vd,max < Vsd,min Usar armadura transversal mínima. ARMADURA TRANSVERSAL MÍNIMA: Asw, min = 1.1286 cm²/m Como são considerados duas bitolas, divide-se por 2. Então: Asw,min = 0.5643 cm²/m ESPAÇAMENTOS MÁXIMOS E MÍNIMOS EM ARMADURAS TRANSVERSAIS: Através da definição adiante, necessitamos fazer a relação: Vd,max / VRd2 = 0. Se a relação for maior que 0,67, o espaçamento máximo será 0,3d, caso contrário adotar 0,6d. 31.2 cm será o espaçamento máximo permitido.

Portanto, para a armaduta transversal, adotamos: Ø5mm c/

ARMADURA LONGITUDINAL:

Kc = 3.5053123215 Portanto: Ks = 0. As = 8.4854065122 cm²

Adotamos : 3Ø 20mm

Área de aço mínima = 1.815 cm² OK IMPORTANTE: Como a armação longitudinal tem bitola acima de 16mm, de acordo com a NBR 6118/2003 item 17.3.5. devemos utilizar estribos com bitola mínima de 6,3mm

Portanto, a armadura transversal será: Ø6,3 mm c/

ARMADURA DE PELE:

Não necessita ANCORAGEM:

Leonardo Ruoso Vendramini RA : 153968- Alexandre Caramaschi Florencio RA : 150686- Renan Toyoda RA : 153389- o considerando

Leonardo Ruoso Vendramini RA : 153968- Alexandre Caramaschi Florencio RA : 150686- Renan Toyoda RA : 153389-

PROJETO DE CONCRETO ARMADO

FORMA DO 1º AO 4º PAVIMENTO TIPO

REVISÃO: R

DATA: 5/16/

DADOS DO PROJETO:

CONCRETO: C

AÇO CA50A ESPESSURA DAS LAJES 12cm MEMORIAL DE CÁLCULO DE VIGAS Viga 203/ Provenientes da L05 e da L06 : Para o cálculo das cargas vamos primeiramente vamos defini-las de acordo com o projeto arquitetônico considerando paredes: CARGA DAS PAREDES: TOTAL: 0 tf ÁREA DA LAJE: 22.2 m² DISTRIBUÍDA NA LAJE: 0 PESO PRÓPRIO: TOTAL: 6.66 tf DISTRIBUÍDA NA LAJE: 0.3 tf/m² PESO ACIDENTAL: TOTAL: 7.77 tf DITRIBUÍDO NA LAJE: 0.35 tf/m² Na viga: Área de influência: Vão teórico: 4.25 m² LAJE (ÁREA DE CONTRIBUIÇÃO)= 4 m² Considerando a área de contribuição da laje vamos calcular agora o carregamento linear total disposto na viga. Peso Próprio da Laje: 0.282353 tf/m OBS: Para efeito de estimativa do peso próprio da viga Peso Acidental: 0.329412 tf/m será considerada com h = 60 cm Peso Próprio da Viga: 0.132 tf/m

Leonardo Ruoso Vendramini RA : 153968- Alexandre Caramaschi Florencio RA : 150686- Renan Toyoda RA : 153389-

ARMADURA TRANSVERSAL:

VC = 88.029561735 KN Vsw,min = 45.95208 KN Vsd,min = 133.98163933 KN Não há necessidade de armadura para combater a tensão cortante, pois Vd,max < Vsd,min Usar armadura transversal mínima. ARMADURA TRANSVERSAL MÍNIMA: Asw, min = 1.1286 cm²/m Como são considerados duas bitolas, divide-se por 2. Então: Asw,min = 0.5643 cm²/m ESPAÇAMENTOS MÁXIMOS E MÍNIMOS EM ARMADURAS TRANSVERSAIS: Através da definição adiante, necessitamos fazer a relação: Vd,max / VRd2 = 0. Se a relação for maior que 0,67, o espaçamento máximo será 0,3d, caso contrário adotar 0,6d. 31.2 cm será o espaçamento máximo permitido.

Portanto, para a armaduta transversal, adotamos: Ø5mm c/

ARMADURA LONGITUDINAL:

Kc = 11.14408242 Portanto: Ks = 0. As = 2.4637290865 cm²

Adotamos : 4Ø 10mm

Área de aço mínima = 1.815 cm² OK ARMADURA DE PELE: Não necessita ANCORAGEM: fbd = 2.88558441 MPa 0.288558 KN/cm² Vd,face = 47. al/d = 0. Esforço a ancorar: RS = 23.820026176 KN

Leonardo Ruoso Vendramini RA : 153968- Alexandre Caramaschi Florencio RA : 150686- Renan Toyoda RA : 153389- Área de aço na ancoragem: As,calc = 0.5475868087 cm² As,efet = 2.463729 cm² Área de aço mínima no apoio: As,min,apoio = 0.821243 cm² lb = 75.337010968 cm Ø = 2 cm r = 8 cm As,nec = 0.821243 cm² lb,min = 19 cm lb,disp = 19.5 cm OK lb,nec = 11.721048205 cm Ancorar e dobrar para cima = Não necessita de dobra MOMENTO NEGATIVO: Mk,neg = 3.82 tf.m Kc = 11.123410621 Md,neg = 53.48 KN.m Ks = 0. As,neg = 2.4683076923 cm²

Adotamos: 4Ø10mm

Leonardo Ruoso Vendramini RA : 153968- Alexandre Caramaschi Florencio RA : 150686- Renan Toyoda RA : 153389-

PROJETO DE CONCRETO ARMADO

FORMA DO 1º AO 4º PAVIMENTO TIPO

REVISÃO: R

DATA: 5/16/

DADOS DO PROJETO:

CONCRETO: C

AÇO CA50A ESPESSURA DAS LAJES 12cm MEMORIAL DE CÁLCULO DE VIGAS Viga 209/ Provenientes da L05, L08 e L01 : Para o cálculo das cargas vamos primeiramente defini-las de acordo com o projeto arquitetônico Considerando a área de contribuição de todas as lajes vamos calcular agora o carregamento linear total na viga. Para determinar as cargas e fazer o diagrama, dividiremos em alguns trechos: Trecho 1: Área de contribuição da laje: 3.59 m² PESO PROPRIO DA LAJE (L08): 0.299231 tf/m comp: 3. PAREDE SOBRE A VIGA: 0.945 tf/m CARGA ACIDENTAL: 0.322179 tf/m TOTAL: 1.56641 tf/m

Leonardo Ruoso Vendramini RA : 153968- Alexandre Caramaschi Florencio RA : 150686- Renan Toyoda RA : 153389- Trecho 2: Área de contribuição da laje: 7.16 m² PESO PROPRIO DA LAJE (L05): 0.376842 tf/m comp: 5.7 m PAREDE SOBRE A VIGA: 0.945 tf/m CARGA ACIDENTAL: 0.439649 tf/m TOTAL: 1.761491 tf/m Trecho 3: Área de contribuição da laje: 7.16 m² PESO PROPRIO DA LAJE (L05): 0.335625 tf/m comp: 6.4 m PAREDE SOBRE A VIGA: 0.945 tf/m CARGA ACIDENTAL: 0.391563 tf/m TOTAL: 1.672188 tf/m DIMENSÕES: b = 22 cm d = 52 cm h = 55 cm cobrimento c = 2 cm

VERIFICAÇÕES

MOMENTO FLETOR POSITIVO TRECHO 1:

Md,Lim = 33048.888889 KN.cm Mk, max = 0.44 tf.m Md,max = 616 KN.cm VERIFICAÇÃO ESTÁ OK, POIS Md,Lim > Md,max FORÇA CORTANTE:

Leonardo Ruoso Vendramini RA : 153968- Alexandre Caramaschi Florencio RA : 150686- Renan Toyoda RA : 153389- fbd = 2.88558441 MPa 0.288558 KN/cm² Vd,face = 66.327728205 KN al/d = 0. Esforço a ancorar: RS = 33.163864103 KN Área de aço na ancoragem: As,calc = 0.7623876805 cm² As,efet = 1.815 cm² Área de aço mínima no apoio: As,min,apoio = 0.102667 cm² lb = 75.337010968 cm Ø = 2 cm r = 8 cm As,nec = 0.102667 cm² lb,min = 19 cm lb,disp = 47.5 cm OK lb,nec = 22.151628834 cm Ancorar e dobrar para cima = Não necessita de dobra MOMENTO FLETOR POSITIVO TRECHO 2: Md,Lim = 33048.888889 KN.cm Mk, max = 7.28 tf.m Md,max = 10192 KN.cm VERIFICAÇÃO ESTÁ OK, POIS Md,Lim > Md,max FORÇA CORTANTE: fcd = 1.7857142857 KN/cm² VRD2= 496.41428571 KN Vk,max = 11.32 tf Vd,max = 158.48 KN VERIFICAÇÃO OK, POIS Vd,max < VRD FLECHA: fmax = 0.6335125855 cm fmax = 1.9 cm Verificação OK, pois a flecha não ultrapassa o limite máximo permitido ARMADURA TRANSVERSAL: VC = 88.029561735 KN Vsw,min = 45.95208 KN Vsd,min = 133.98163933 KN Há necessidade de armar, pois Vd,max > Vsd,min.

Leonardo Ruoso Vendramini RA : 153968- Alexandre Caramaschi Florencio RA : 150686- Renan Toyoda RA : 153389- X = 1.14 m Vsw = 70.450438265 KN Asw = 3.4605775747 cm² Como são dois ramos, divide-se por dois, assim: Asw = 1.7302887873 cm²/m

Adotamos: Ø6,3mm c/

ARMADURA TRANSVERSAL MÍNIMA:

Asw, min = 1.1286 cm²/m Como são considerados duas bitolas, divide-se por 2. Então: Asw,min = 0.5643 cm²/m ESPAÇAMENTOS MÁXIMOS E MÍNIMOS EM ARMADURAS TRANSVERSAIS: Através da definição adiante, necessitamos fazer a relação: Vd,max / VRd2 = 0. Se a relação for maior que 0,67, o espaçamento máximo será 0,3d, caso contrário adotar 0,6d. 31.2 cm será o espaçamento máximo permitido.

Portanto, para a armaduta transversal, adotamos: Ø5mm c/

ARMADURA LONGITUDINAL:

Kc = 5.8367346939 Portanto: Ks = 0. As = 5.096 cm²

Adotamos : 3Ø 16mm

Área de aço mínima = 1.815 cm² OK ARMADURA DE PELE: Não necessita MOMENTO FLETOR POSITIVO TRECHO 3: Md,Lim = 33048.888889 KN.cm Mk, max = 0.83 tf.m Md,max = 1162 KN.cm VERIFICAÇÃO ESTÁ OK, POIS Md,Lim > Md,max FORÇA CORTANTE: fcd = 1.7857142857 KN/cm² VRD2= 496.41428571 KN Vk,max = 9.52 tf Vd,max = 133.28 KN
