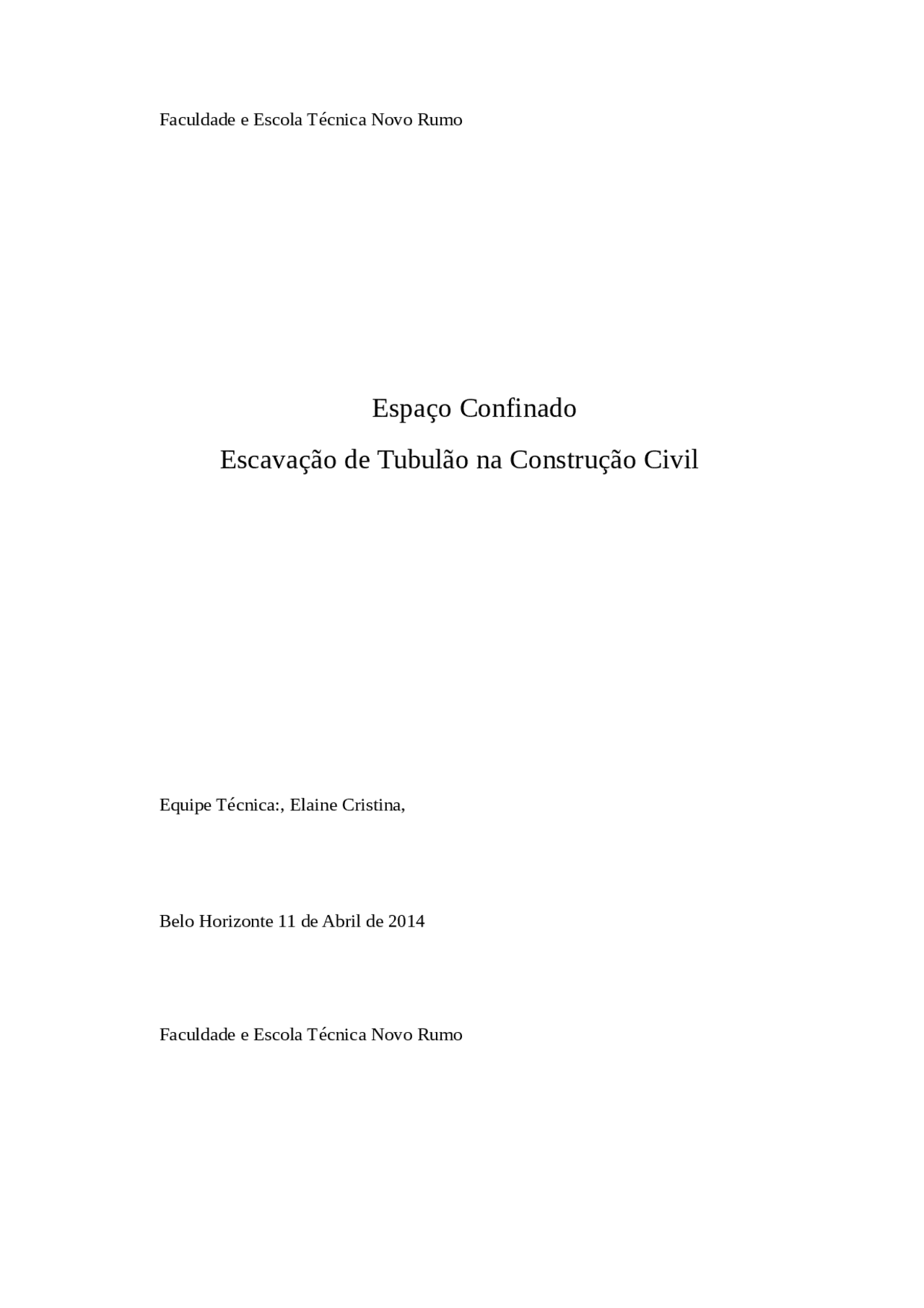

Faculdade e Escola Técnica Novo Rumo

Espaço Confinado

Escavação de Tubulão na Construção Civil

Equipe Técnica:, Elaine Cristina,

Belo Horizonte 11 de Abril de 2014

Faculdade e Escola Técnica Novo Rumo

Espaço Confinado

Escavação de Tubulão na Construção Civil

Equipe Técnica: Elaine Cristina

Prof. Everson

4º STCN

Belo Horizonte 11 de Abril de 2014

Índice

Segurança e Saúde nos trabalhos em Espaços Confinados NR 33..................................

Empresa Visitada ............................................................................................................

Definições ( Espaço Confinado, Reconhecimento do Espaço Confinado, Condição Ambiental Aceitável, Permissão de Entrada Serviço Perigoso, ) ...................................

Segurança e Saúde nos trabalhos em Espaços Confinados NR 33

Espaço Confinado Utilizado Como Referência Para Realização do Trabalho :

Escavação de Tubulão na Construção Civil

Dados da Empresa:

DEFINIÇÕES

ESPAÇO CONFINADO: é todo lugar que possui entradas ou saídas limitadas ou restritas como, por exemplo: vasos, colunas, tanques fixos, tanques para transporte, containers, containers tanques, Box containers, silos, diques, armazéns de estocagem, caixas subterrâneas, etc.; que não está designado para uso ou ocupação contínua, ou ainda que possua uma ou mais das seguintes características: contém ou conteve potencial de risco na atmosfera, possui atmosfera com deficiência de o 2 (menos de 19,5%) ou excessos de o 2 (mais de 22%), possui configuração interna tal que possa

provocar asfixia , claustrofobia , e até mesmo medo ou insegurança e possui agentes contaminantes agressivos à segurança ou à saúde.

O RECONHECIMENTO DO ESPAÇO CONFINADO : nem sempre é fácil. Tanques abertos podem ser considerados como espaços confinados, pois a ventilação natural inexiste, o potencial de acúmulo de fontes geradoras ou de escape de gás, torna

a atmosfera perigosa. para reconhecermos um espaço confinado, é preciso conhecermos o potencial de risco de ambientes, processos, produtos, etc., porém o mais sério risco se concentra na atmosfera do ambiente confinado.

CONDIÇÃO AMBIENTAL ACEITÁVEL: é o ambiente confinado onde não existam riscos atmosféricos e onde critérios técnicos de proteção permitem a entrada e permanência para trabalho em seu interior.

PERMISSÃO DE ENTRADA: é um documento padronizado na empresa, reconhecido por todos os direta ou indiretamente envolvidos com este tipo de trabalho que autoriza o empregado ou empregados relacionados(s) a entrar em um ambiente confinado. Esta permissão define as condições para a entrada. Lista os riscos da entrada e estabelece a validade da permissão ( não pode ser superior a uma jornada de trabalho ).

SERVIÇO PERIGOSO: é todo aquele que implica em risco potencial, independente da área ou setor, conforme abaixo já descrito neste procedimento, isto é: - entrada em tanques, fossas que contenham ou tenham contido qualquer produto nocivo à saúde ou inflamável, explosivo, reativo etc.; - serviços em equipamentos elétricos energizados de alta voltagem (superior a 600v); serviços sob alturas superiores a 2,5 m; - serviços em galerias pluviais, poços etc.; - raio x industrial e gamagrafia; - demolições; - escavações ou perfurações profundas.

INERTIZAÇÃO: é a operação realizada com a finalidade de transformar uma atmosfera em não inflamável, não explosiva, não reativa , através da diluição da atmosfera original, com um gás considerado como inerte ou não reativo.

O Empobrecimento De Oxigênio Torna O Espaço Confinado Perigoso:.......................

PERIGOSO: pois torna o ambiente impróprio à respiração, como já visto anteriormente. Isto pode também ser causado pela absorção de o 2 pelas paredes do vaso

ou mesmo pelo produto estocado no tanque ou no espaço confinado.

O Enriquecimento de Oxigênio To Espaço Confinado Perigoso....................................

PERIGOSO: pois causa incrementos na faixa de explosividade dos gases combustíveis, propiciando queimas violentas. Assim nunca acenda o maçarico oxi- acetilênico , no interior de tanques ou outros espaços confinados, após a permissão, acenda-o do lado de fora e, adentre com o maçarico aceso e já regulado.

CONHEÇA EM DETALHES O SEU APARELHO DE MONITORAMENTO OU

TESTES:

• garanta que seu aparelho esteja funcionando corretamente;
• siga as recomendações do fabricante;
• zere o seu instrumento em atmosfera de ar fresco e isento de gases ou vapores;

antes de abrir a boca de visita totalmente, para monitorar o interior de um espaço confinado, faça a ventilação através de uma pequena abertura, com a ajuda da extensão que acompanha o aparelho. isto pode ser a diferença entre a vida e a morte.

• monitore o interior do espaço confinado em todos os níveis de altura e comprimento. lembre-se que em caso de exaustão de gases mais leves que o ar, devemos instalar o exaustor no topo do tanque ou ambiente confinado e no caso de gases mais pesados que o ar, devemos instalar o exaustor na base do tanque. no caso de ventilação, devemos, quando lidarmos com gases mais leves que o ar, injetar o ar da base para o topo e vice-versa, quando lidarmos com gases mais pesados que o ar.

O que é muito importante para que o trabalhador saiba é que um ambiente confinado muda suas condições , com a sequência dos trabalhos, portanto monitoramento, acompanhamento e observações periódicas são imprescindíveis.

RISCOS AMBIENTAIS: é a atmosfera a que estão expostos os trabalhadores, com riscos à saúde , à vida gerando incapacitação física ou psicológica , e ao meio ambiente e às propriedades, por uma ou mais das seguintes causas:

• misturas inflamáveis , isto é, aquelas cujas concentrações estejam entre o limite inferior de explosividade (l.i.e.) e o limite superior de explosividade (l.s.e.) ;

Exemplo:

Caso você obtenha de uma análise por cromatografia os valores de:

1. Benzeno 60% , LIE = 1,

2. Propano 20% , LIE = 2,

3. Butano 20% , LIE = 1,

Então, aplicando-se a fórmula, teremos o novo LIE na atmosfera acima:

LIE = 60 + 20 + 20 = 1,

60/1,2 + 20/2,0 + 20/1,

Gás Ponto de Ponto de LIE LSE Densidade

ignição (oC) flash (oC)

Aceton 535 19 2,15 13 2,

Amônia 630 Gás 15,0 28 0,

CO 605 Gás 12,5 74 0,

Etanol 425 12 3,3 19 1,

Etano 515 Gás 3,0 15,5 1,

Etileno 425 Gás 2,7 34 0,

Toluen 535 6 1,2 7 3,

Butano 365 Gás 1,5 8,5 2,

Propano 470 Gás 2,0 9,5 1,

Hexano 233 -21 1,2 7,4 2,

Benzeno 555 -11 1,2 8 2,

Metano 537 Gás 5,0 15 0,

Riscos ambientais:

• fumaça que obstrua a visão a uma distância de 1,52m ou menos;
• concentração de o 2 (oxigênio) abaixo de 19,5% ou acima de 22%;
• concentração de qualquer substância acima do limite de tolerância ;
• Qualquer condição reconhecida como imediatamente perigosa à saúde ou à vida.

Perigo imediato à saúde ou à vida (idhl): é qualquer condição que venha trazer perdas à vida ou mesmo com resultados irreversíveis à saúde.

Efeitos imediatamente severos à saúde: quando efeitos clínicos agudos se manifestam após 72 horas de exposição

espaço confinado, os trabalhadores devem utilizar cinto de segurança dotado de dispositivo trava-quedas, devidamente ligado a cabo-guia;

• Preencher, assinar e datar, em três vias, a Permissão de Entrada e Trabalho antes do ingresso de trabalhadores em espaços confinados.
• Encerrar a Permissão de Entrada e Trabalho quando as operações forem completadas, quando ocorrer uma condição não prevista ou quando houver pausa ou interrupção do trabalho;
• Os trabalhadores designados para trabalhos em espaços confinados devem ser submetidos a exames médicos específicos para a função que irá desempenhar, conforme estabelecem as NR’s 07 e 33, incluindo os fatores de riscos psicossociais, com a emissão do respectivo Atestado de Saúde Ocupacional (ASO);
• É vedada a realização de qualquer trabalho em espaços confinados de forma individual ou isolada ou sem o vigia designado da dupla.

Responsabilidades dos colaboradores executantes do serviço:.......................................

Supervisor de Entrada:

• Emitir a Permissão de Entrada e Trabalho antes do início das atividades;
• Executar os testes, conferir os equipamentos e os procedimentos contidos na Permissão de Entrada e Trabalho PET;
• Assegurar que os serviços de emergência e salvamento estejam disponíveis e que os meios para acioná-los estejam operantes;
• Cancelar os procedimentos de entrada e trabalho quando necessário;
• Encerrar a Permissão de Entrada e Trabalho após o término dos serviços.

Vigia de trabalho:

• Manter continuamente a contagem precisa do número de trabalhadores autorizados no espaço confinado e assegurar que todos saiam ao término da atividade;
• Permanecer fora do espaço confinado, junto à entrada, em contato permanente com os trabalhadores autorizados;

• Adotar os procedimentos de emergência, acionando a equipe de salvamento, pública ou privada, quando necessário;
• Ordenar o abandono do espaço confinado sempre que reconhecer algum sinal de alarme, perigo, sintoma, queixa, condição proibida, acidente, situação não prevista ou quando não puder desempenhar efetivamente suas tarefas, nem ser substituído por outro vigia.

NOTA: O vigia não poderá realizar outras tarefas que possam comprometer o dever principal que é o de monitorar e proteger os trabalhadores autorizados.

Profissional Habilitado:...................................................................................................

• Colaborar com a empresa no cumprimento desta NR;
• Comunicar ao Vigia e ao Supervisor de Entrada as situações de risco para sua segurança e saúde ou de terceiros, que sejam do seu conhecimento;
• Cumprir os procedimentos e orientações recebidos nos treinamentos com relação aos espaços confinados;
• Utilizar adequadamente os meios e equipamentos fornecidos pela empresa.

Gestão de segurança e saúde nos trabalhos em espaços confinados

A gestão de segurança e saúde deve ser planejada, programada, implementada e avaliada, incluindo medidas técnicas de prevenção, medidas administrativas e medidas pessoais e capacitação para trabalho em espaços confinados.

Equipamentos de trabalho em espaços confinados obrigatórios:....................................

Insuflador de ar com potência suficiente para atender o local;

Cinto de segurança do tipo paraquedista com cinco pontos (Suspenso pelos ombros);

Corda para linha de vida;

Medidores de multigases para avaliação do local;

INSUFLADOR DE AR – REALIZA A TROCA DE AR DENTRO DO ESPAÇO

CONFINADO

TRIPÉ – PARA DESCIDA E SUBIDA DO TRABALHADOR E AUXILIA EM

RESGATES.

CINTO DE SEGURANÇA COM DUPLO APOIO

• Identificação de condição de trabalho mais segura.

Responsabilidades do Empregador

O empregador deve garantir que os trabalhadores possam interromper suas atividades e abandonar o local de trabalho, sempre que suspeitarem da existência de risco grave e iminente para sua segurança e saúde ou a de terceiros.

São solidariamente responsáveis pelo cumprimento desta NR os contratantes e contratados.

É vedada a entrada e a realização de qualquer trabalho em espaços confinados sem a emissão da Permissão de Entrada e Trabalho.

Riscos decorrentes a escavação de Tubulão passo a passo:

Atividade: Transporte manual do sarilho até ao local do tubulão

Perigos: Transporte manual de peso, Queda do mesmo nível, Esforço físico intenso.

Danos: Lombalgias, Lesões, contusões, escoriações, Dores lombares.

Medidas de Controle a serem adotadas: .........................................................................

1-Praticar as orientações passadas pelo treinamento ergonômico;

2-Realizar o transporte do sarilho em duplas;

3- Ficar atento quanto às sinalizações de segurança da área;

4-Utilizar as vias de circulação definidas para pessoas;

5- Não criar atalhos inadequados na obra;

6-Utilizar os EPIS: capacete, botina, luvas de nitrilon, uniforme.

7- Em caso de acidente acionar o plano de atendimento de emergência entrando em contato com um brigadista, encarregado ou Técnico de Segurança.

Atividade: Escavação manual de tubulão a céu aberto.

Perigos : Queda de pessoas, Queda de ferramentas e materiais, Esforço físico intenso, postura inadequada, Gases, Soterramento, Calor, Umidade, Ruído, Radiação não ionizante, Fator de intempérie chuva, Exposição à energia elétrica, (bomba de sucção), Perfuração de dutos de água e esgoto.

Danos: Lesões, Contusões, Cortes, Fadiga, Dores Lombares, Intoxicação aguda, leucopenia (é a diminuição dos glóbulos brancos do sangue abaixo de 4 mil por mm³). Não é uma doença, e sim uma manifestação hematológica, que poderá ser crônica ou transitória, amputações, asfixia, insolação, perda de líquido, Dermatose e problemas pulmonares, Stress, irritabilidade, Choque elétrico, queimaduras, fatalidades.

Medidas de Controle a serem adotadas: ...............................................................13,14,

1-Somente trabalhadores qualificados poderão realizar a atividade de escavação de tubulão;

2- Emitir a PET- Permissão de entrada e trabalho em espaço confinado;

3-Verificar o isolamento e sinalização da área caso o mesmo esteja inadequado acione o encarregado ou TST para que sejam providenciados;

4-Para adentrar no tubulão utilizar cinto de segurança atracado à linha de vida e equipamento de descida e içamento de pessoa;

5- Utilizar escadas de mão em boas condições de uso, caso identifique algum dano na mesma comunicar ao encarregado para que seja providenciado seu concerto ou substituição da mesma;

6-Armazenar adequadamente os materiais e ferramentas a serem utilizados de forma a evitar sua queda sobre pessoas ou que elas impeçam o acesso seguro ao local de trabalho;

7-Manter a organização e limpeza do setor de trabalho;

8-Utilizar a corda de poliamida e gancho com trava de segurança para realizar a movimentação de materiais dentro do tubulão através do uso de latas;

9-Verificar as condições das cordas, dos ganchos, das latas e ferramentas manuais ao identificar dano acionar o encarregado para que seja providenciada a substituição dos mesmos;

10- Não improvisar ajustes e concertos inadequados nos mesmos;

11- Utilizar cinto, kit ou bolsa porta ferramentas para transporte adequados das mesmas;

12-Praticar as orientações passadas pelo treinamento ergonômico;
