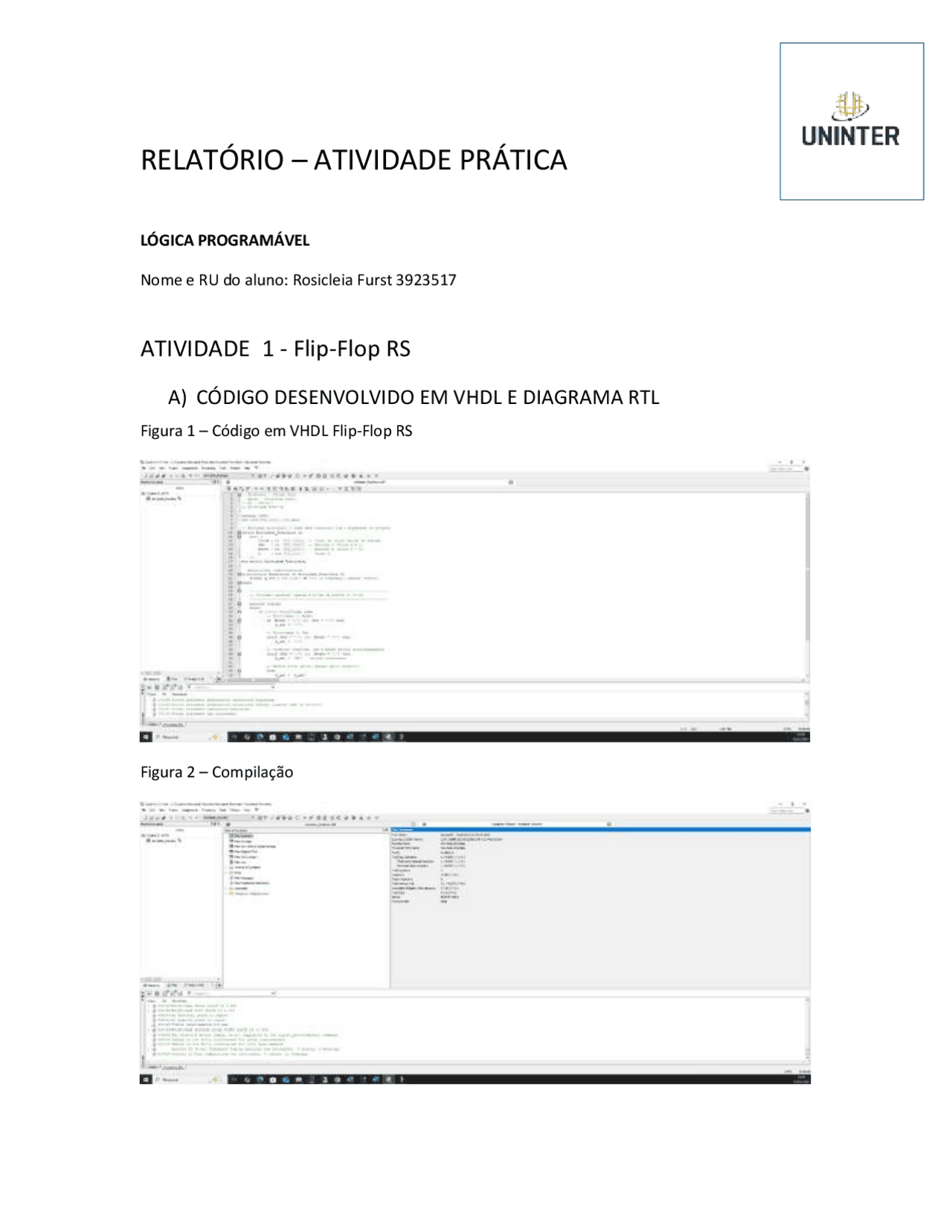

RELATÓRIO – ATIVIDADE PRÁTICA
LÓGICA PROGRAMÁVEL
Nome e RU do aluno: Rosicleia Furst 3923517
ATIVIDADE 1 - Flip-Flop RS
A) CÓDIGO DESENVOLVIDO EM VHDL E DIAGRAMA RTL
Figura 1 – Código em VHDL Flip-Flop RS Figura 2 – Compilação
Figura 3 – Diagrama
B) SIMULAÇÃO DO WAVEFORM
A seguir, são apresentados os resultados da simulação do Flip-Flop RS com Clock desenvolvidos no Quartus. A simulação demonstrou o comportamento da saída Q de acordo com as combinações das entradas Set e Reset, respeitando a borda de subida do sinal Clock.
WAVEFORM
Figura 04 - WAVEFORM
Set = 0, Reset = 0 ➜ Q mantém valor anterior Figura 7 - Exemplo 01 Figura 8 - Exemplo 02 Nessa simulação, ambas as entradas estão inativas (0). Na borda de subida do Clock, o valor de Q permanece inalterado, mantendo seu estado anterior.
C) DISCUSSÃO DOS RESULTADOS
A partir do desenvolvimento e simulação do Flip-Flop RS com Clock, foi possível comprovar seu funcionamento por meio de observações diretas no diagrama de tempo. O projeto foi implementado em VHDL, utilizando uma estrutura sensível à borda de subida do clock, com entradas Set, Reset e Clock, e uma única saída Q. Durante os testes, foram analisadas todas as combinações relevantes entre Set e Reset, resultando em comportamentos consistentes com a tabela verdade teórica apresentada no enunciado da questão. A simulação permitiu verificar que:
- Quando Set = 1 e Reset = 0, a saída Q foi corretamente definida como 1.
- Quando Set = 0 e Reset = 1, a saída foi 0, conforme o esperado.
- Quando Set = 0 e Reset = 0, o Flip-Flop manteve seu estado anterior (Q constante).
- Quando Set = 1 e Reset = 1, o simulador retornou um valor indefinido (X), caracterizando uma condição proibida , que também é destacada na tabela do enunciado com um asterisco (*) indicando erro lógico. Ao comparar os resultados da simulação com a tabela verdade fornecida no enunciado, observa-se plena coerência entre o comportamento esperado e o comportamento simulado do circuito. Isso valida tanto o código VHDL quanto o processo de teste. Além disso, a simulação gráfica no Quartus, com a visualização dos sinais no tempo e a marcação das transições lógicas, reforça o entendimento do funcionamento do Flip-Flop RS, proporcionando uma aplicação prática do conteúdo teórico estudado.
E) SIMULAÇÃO DO WAVEFORM
A seguir, são apresentados os resultados da simulação do Flip-Flop T com alternância de
estado.
Figura 12 – Início (Q = 0)
- Quando T = 0, a saída Q mantém seu valor anterior, mesmo após a borda de subida do Clock.
- Quando T = 1, a saída Q alterna seu valor a cada borda de subida do Clock. As transições foram analisadas para diferentes estados anteriores de Q, e todas as respostas do circuito coincidiram com as previsões da tabela verdade, demonstrando que o circuito foi descrito corretamente em VHDL. Discussão A implementação com estrutura process + rising_edge(Clock) garantiu a sensibilidade adequada ao Clock. O uso correto do comando not Q_int assegura que a alternância ocorra apenas quando T = '1'. Além disso, a simulação gráfica no Waveform Editor demonstrou de forma clara o funcionamento do circuito ao longo do tempo, possibilitando a validação sem a necessidade de forçar a saída. ATIVIDADE 3 - Circuito Digital A) CÓDIGO DESENVOLVIDO EM VHDL E DIAGRAMA RTL Figura 1 6 – Código em VHDL
Figura 1 7 – Compilação Figura 1 8 – Diagrama
- Figura 13 – T = 0 → Q mantém
- Figura 14 – T = 1 → Q alterna para
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
Figura 35 Tabela 2 - Tabela verdade
Tabela para preencher no Waveform
Tempo (ns)
