Baixe Trabalho Polietileno e outras Notas de estudo em PDF para Cultura, somente na Docsity!

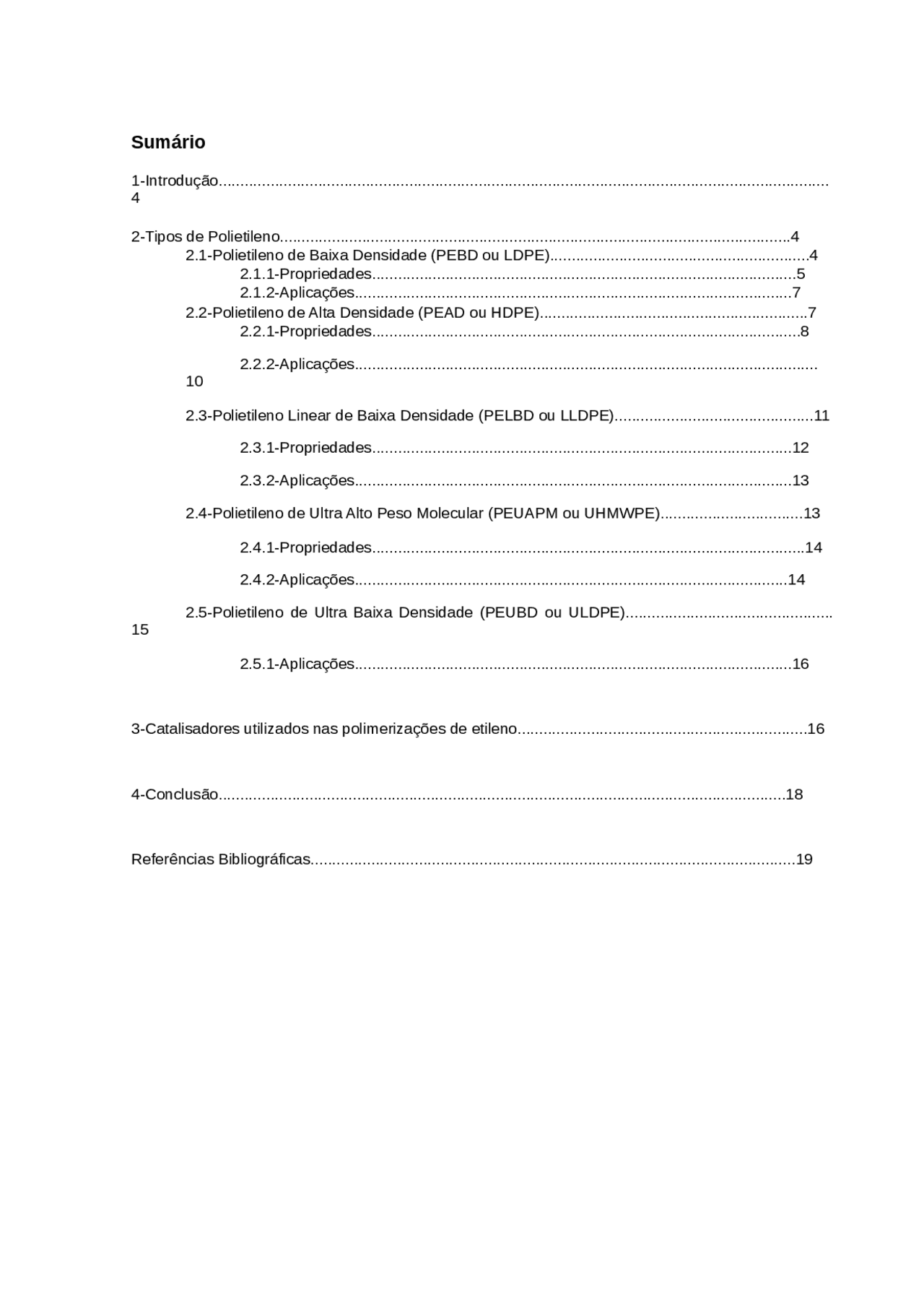

Sumário
1-Introdução............................................................................................................................................. 4
2-Tipos de Polietileno...................................................................................................................... 2.1-Polietileno de Baixa Densidade (PEBD ou LDPE)............................................................ 2.1.1-Propriedades.................................................................................................. 2.1.2-Aplicações..................................................................................................... 2.2-Polietileno de Alta Densidade (PEAD ou HDPE).............................................................. 2.2.1-Propriedades...................................................................................................
2.2.2-Aplicações........................................................................................................... 10
2.3-Polietileno Linear de Baixa Densidade (PELBD ou LLDPE)..............................................
2.3.1-Propriedades.................................................................................................
2.3.2-Aplicações.....................................................................................................
2.4-Polietileno de Ultra Alto Peso Molecular (PEUAPM ou UHMWPE).................................
2.4.1-Propriedades....................................................................................................
2.4.2-Aplicações....................................................................................................
2.5-Polietileno de Ultra Baixa Densidade (PEUBD ou ULDPE)................................................ 15
2.5.1-Aplicações.....................................................................................................
3-Catalisadores utilizados nas polimerizações de etileno...................................................................
4-Conclusão...................................................................................................................................
Referências Bibliográficas................................................................................................................
1-Introdução
Polietileno é um polímero parcialmente cristalino, flexível, cujas propriedades são acentuadamente influenciadas pela quantidade relativa das fases amorfa e cristalina. As menores unidades cristalinas, lamelas, são planares e consistem de cadeias perpendiculares ao plano da cadeia principal e dobradas em zig-zag, 5 a 15nm, embora haja defeitos que são pouco freqüentes[1]. Os polietilenos são inertes face à maioria dos produtos químicos comuns, devido à sua natureza parafínica, seu alto peso molecular e sua estrutura parcialmente cristalina. Em temperaturas abaixo de 60 °C, são parcialmente solúveis em todos os solventes. Entretanto, dois fenômenos podem ser observados[2]:
- Interação com solventes, sofrendo inchamento, dissolução parcial, aparecimento de cor ou, com o tempo, completa degradação do material.
- Interação com agentes tensoativos, resultando na redução da resistência mecânica do material por efeito de tenso-fissuramento superficial. Em condições normais, os polímeros etilênicos não são tóxicos, podendo inclusive ser usados em contato com produtos alimentícios e farmacêuticos, no entanto certos aditivos podem ser agressivos. No passado, o polietileno era classificado pela sua densidade e pelo tipo de processo usado em sua fabricação. Atualmente, os polietilenos são mais apropriadamente descritos como polietilenos ramificados e polietilenos lineares. O objetivo deste trabalho é apresentar as principais características e aplicações dos vários tipos de polietileno, correlacionando a sua estrutura com suas propriedades, e os principais sistemas catalíticos utilizados na produção de polietileno. Reprojetado em função da globalização, o mercado brasileiro de polietileno ganhou novo perfil em volume e qualidade, gerando maior oferta e tipos (g rades ) de melhor desempenho e produtividade para a indústria de transformação. As poliolefinas representam aproximadamente 60% da demanda mundial de termoplásticos, onde os polietilenos se encaixam no patamar dos 40%. No Brasil, as poliolefinas representam cerca de 65%, dos quais 43% correspondem aos polietileno. O mercado brasileiro de polietileno cresce em um ritmo duas vezes superior ao do Produto Interno Bruto (PIB). Entre 1999 e 2000, as vendas aumentaram em mais de 150 mil toneladas (cerca de 10% da produção nacional). O mercado de polietileno linear avança acentuadamente sobre a resina de baixa densidade convencional, cujas vendas estão estagnadas e a sua produção apresenta tendência de queda. Enquanto o volume de produção do polietileno linear de baixa densidade cresceu 25% entre 1999 e 2000 e o de alta densidade aumentou 17%, o de baixa densidade convencional caiu 2%.
2-Tipos de Polietileno
Dependendo das condições reacionais e do sistema catalítico empregado na polimerização, cinco tipos diferentes de polietileno podem ser produzidos:
- Polietileno de baixa densidade (PEBD ou LDPE)
- Polietileno de alta densidade (PEAD ou HDPE)
- Polietileno linear de baixa densidade (PELBD ou LLDPE)
- Polietileno de ultra alto peso molecular (PEUAPM ou UHMWPE)
- Polietileno de ultra baixa densidade (PEUBD ou ULDPE)
2.1-Polietileno de Baixa Densidade (PEBD ou LDPE)
aromáticos e clorados, causam inchamento a temperatura ambiente. O PEBD é pouco solúvel em solventes polares como álcoois, ésteres e cetonas.
A permeabilidade à água do PEBD é baixa quando comparada a de outros polímeros. A permeabilidade a compostos orgânicos polares como álcool ou éster é muito mais baixa do que aos compostos orgânicos apolares como heptano ou éter dietílico.
2.1.2-Aplicações
O PEBD pode ser processado por extrusão, moldagem por sopro e moldagem por injeção. Assim sendo, é aplicado como filmes para embalagens industriais e agrícolas, filmes destinados a embalagens de alimentos líquidos e sólidos, filmes laminados e plastificados para alimentos, embalagens para produtos farmacêuticos e hospitalares, brinquedos e utilidades domésticas, revestimento de fios e cabos, tubos e mangueiras.
2.2-Polietileno de Alta Densidade (PEAD ou HDPE)
A principal diferença entre o processo de polimerização de etileno sob baixa pressão e o processo sob alta pressão está no tipo de sistema iniciador usado. Os iniciadores (catalisadores) utilizados para polimerizar sob pressões próximas à atmosférica foram descobertos por Ziegler e Natta, graças aos seus estudos sobre compostos organo-metálicos, particularmente organo-alumínio. O primeiro sistema catalítico, que forneceu resultados satisfatórios foi uma combinação de trietil- alumínio e tetracloreto de titânio. Há processos que empregam outros catalisadores, tais como: o processo Phillips, que utiliza catalisador à base de óxido de cromo suportado em sílica ou alumina e o processo da Standard Oil of Indiana, que utiliza óxido de níquel suportado em carvão. Sob a ação de catalisadores Ziegler-Natta, a polimerização se efetua sob pressões de etileno na faixa de 10 a 15 atm e temperaturas na faixa de 20 a 80 ºC em meio de hidrocarboneto parafínicos em presença de um composto alquil-alumínio e um sal de Ni, Co, Zr ou Ti. Esses sistemas catalíticos (iniciadores) são ativos o suficiente para permitir que a reação ocorra, inclusive, à pressão atmosférica e temperaturas inferiores a 100 °C. Nos processos industriais de produção, o peso molecular do polímero é controlado na faixa de 50.000 a 100.000 (Mn) por processo de transferência de cadeia, geralmente com hidrogênio. O primeiro polietileno obtido à baixa pressão foi preparado por Max Fischer em 1934 pela ação de Al e TiCl4.
No processo Phillips, a polimerização se realiza a baixas pressões, em torno de 50 atm, e temperaturas brandas (inferiores a 100 °C). Nesse processo, é empregado um catalisador suportado em alumina constituído de óxido de cromo, ativado por uma base. Comparado com o polietileno obtido com catalisadores Ziegler-Natta, o produto é menos ramificado e tem por isso maior densidade devido à mais alta cristalinidade.
O polietileno linear é altamente cristalino (acima de 90%), pois apresenta um baixo teor de ramificações. Esse polímero contém menos que uma cadeia lateral por 200 átomos de carbono da cadeia principal (Figura 2), sua temperatura de fusão cristalina é aproximadamente 132 °C e sua densidade está entre 0,95 e 0,97 g/cm³. O peso molecular numérico médio fica na faixa de 50.000 a 250.000[8,13].
Pereira et. al. fizeram um estudo comparativo da estrutura cristalina lamelar dos polietilenos de alta e baixa densidade e os resultados obtidos confirmaram que as cadeias do PEAD são dobradas e os segmentos entre as dobras contêm cerca de 100 átomos de carbono, enquanto que no PEBD, as cadeias são estendidas, com segmentos de cerca de 73 átomos de carbono na zona cristalina, ligados às zonas amorfas, as quais contêm dobras longas e terminais de cadeia.
Figura 2: Representações esquemáticas da estrutura do PEAD
2.2.1-Propriedades
A linearidade das cadeias e conseqüentemente amaior densidade do PEAD fazem com que a orientação, o alinhamento e o empacotamento das cadeias sejam mais eficientes; as forças intermoleculares (Van der Waals) possam agir mais intensamente, e, como conseqüência, a cristalinidade seja maior que no caso do PEBD. Sendo maior a cristalinidade, a fusão poderá ocorrer em temperatura mais alta.
Devido à cristalinidade e à diferença de índice de refração entre as fases amorfa e cristalina, filmes de PEAD (obtido via catalisadores Ziegler-Natta ou Phillips) finos são translúcidos, menos transparentes do que o PEBD (obtido via radicais livres), que é menos cristalino.
As características mecânicas e elétricas do polietileno de alta densidade são apresentadas na Tabela
- Enquanto as propriedades elétricas são pouco afetadas pela densidade e pelo peso molecular do polímero, as propriedades mecânicas sofrem uma forte influência do peso molecular, do teor de ramificações, da estrutura morfológica e da orientação.
O peso molecular tem influência sobre as propriedades do PEAD, principalmente devido ao seu efeito na cinética de cristalização, cristalinidade final e ao caráter morfológico da amostra. O efeito do peso molecular depende de sua extensão. O PEAD de baixo peso molecular é frágil e quebra sob baixas deformações, sem desenvolver “pescoço” ( neck ) no ensaio de tração. Na faixa de peso molecular entre 80.000 e 1.200.000, típica para PEAD comercial, sempre ocorre formação de “pescoço”. Além disso, o peso molecular também exerce influência sobre a resistência ao impacto. Amostras com baixo peso molecular são frágeis, porém com o aumento do peso molecular, a resistência ao impacto aumenta e é bastante alta para o PEAD com peso molecular na faixa de 5 x105 a 106.
Um aumento no teor de ramificações reduz a cristalinidade e é acompanhado por variação significativa das características mecânicas, uma vez que causa um aumento no alongamento na ruptura e uma redução da resistência à tração. Os efeitos combinados do peso molecular e das ramificações sobre as características mecânicas são mostrados na Tabela 3 para PEAD altamente linear obtido com catalisadores suportados, PEAD obtido por catalisador de Ziegler-Natta e um PEBD típico. Essas características originam-se das diferenças no teor e na natureza das ramificações.
A orientação das cadeias poliméricas exerce um forte efeito sobre as propriedades mecânicas do polímero. Materiais fabricados com PEAD altamente orientado são aproximadamente dez vezes mais resistentes do que os fabricados a partir do polímero não orientado, pois a orientação aumenta o empacotamento das cadeias e conseqüentemente aumenta a rigidez do polímero.
Em geral, o PEAD, exibe baixa reatividade química. As regiões mais reativas das moléculas de PEAD são as duplas ligações finais e as ligações CH terciárias em ramificações. PEAD é estável em soluções alcalinas de qualquer concentração e em soluções salinas, independente do pH, incluindo agentes oxidantes como KMnO4 e K2Cr2O7; não reage com ácidos orgânicos, HCl ou HF. Soluções concentradas de H2SO4 (> 70%) sob elevadas temperaturas reagem vagarosamente com PEAD, produzindo sulfoderivados.
Tabela 2. Propriedades térmicas, físicas, elétricas e mecânicas do PEAD
À temperatura ambiente, PEAD não é solúvel em nenhum solvente conhecido, apesar de muitos solventes, como xileno, por exemplo, causarem um efeito de inchamento. Sob altas temperaturas, PEAD se dissolve em alguns hidrocarbonetos alifáticos e aromáticos. O PEAD é relativamente resistente ao calor. Processos químicos sob alta temperatura, em meio inerte ou no vácuo, resultam em ruptura e formação de ligações cruzadas nas cadeias poliméricas. Sob elevadas temperaturas, o oxigênio ataca a macromolécula, reduzindo seu peso molecular. Sob baixas
(21.000 psi) e temperatura de até 200 °C, com solvente do tipo hidrocarboneto em reatores de diferentes tipos. Nas polimerizações catalisadas por metais de transição a baixas pressões e temperaturas, a polimerização ocorre pelo mecanismo de coordenação aniônica. A propagação se dá
por coordenação e inserção do monômero na ligação metal de transição-carbono. Essas ligações podem ser geradas por alquilação de um composto de metal de transição usando um alquil-alumínio. A redução do catalisador CrO3/SiO2 por uma olefina pode também fornecer sítios para polimerização. Compostos de metal de transição, mesmo os de baixo número de oxidação, ou seja, TiCl2, são capazes de atuar como catalisadores.
O peso molecular pode ser controlado pela temperatura da reação e pela concentração de agente de transferência de cadeia. Hidrogênio tem sido o mais empregado por ser um agente de transferência de cadeia altamente efetivo com uma grande variedade de catalisadores. O tipo de catalisador empregado na polimerização tem um efeito significativo sobre a distribuição das ramificações de cadeias curtas. Essa distribuição é função da estrutura e dos centros ativos do catalisador, além das condições de polimerização. Toda molécula de monômero que é inserida na cadeia polimérica sofre a influência do catalisador. Geralmente, catalisadores metalocênicos fornecem uma distribuição de ramificações curtas mais homogênea do que os catalisadores de Ziegler –Natta.
Polietileno linear de baixa densidade (PELBD) é um copolímero de etileno com uma α-olefina
(propeno, 1-buteno, 1-hexeno ou 1-octeno). O PELDB apresenta estrutura molecular de cadeias lineares com ramificações curtas (Figura 3) e distribuição de peso molecular estreita quando comparada com a do polietileno de baixa densidade (PEBD).
A microestrutura da cadeia dos copolímeros de etileno/α-olefinas depende do tipo e da distribuição do comonômero usado, do teor de ramificações e do peso molecular dos polímeros. Esses parâmetros influenciam as propriedades físicas do produto final, pois atuam diretamente na cristalinidade e na morfologia semicristalina.
A Tabela 5 apresenta três tipos de polietilenos e mostra como as ramificações têm um papel importante na determinação das propriedades.
Figura 3. Tipos de ramificações do PELBD e do PEBD
Tabela 5. Comparação entre as principais propriedades do PEAD, PEBD e PELBD
2.3.1-Propriedades
As ramificações de cadeia curta têm influência, tanto no PELBD como no PEBD, sobre a morfologia e algumas propriedades físicas tais como, rigidez, densidade, dureza e resistência à tração. Isso ocorre porque a estrutura ramificada de algumas regiões das moléculas impede um arranjo perfeitamente ordenado das cadeias. Já as ramificações de cadeia longa presentes no PEBD apresentam um efeito mais pronunciado sobre a reologia do fundido devido à redução do tamanho molecular e ao aumento dos entrelaçamentos.
Attala, G. & Bertinotti, F. compararam o polietileno linear de baixa densidade com o polietileno de baixa densidade e verificaram que, como uma conseqüência do baixo teor de ramificações curtas e da ausência de ramificações longas, o PELBD é mais cristalino.
Todo et al. estudaram as diferenças nas probabilidades de inclusão das ramificações nos cristais lamelares para vários PELBD. Os resultados indicaram que a probabilidade de inclusão de ramificações etila no cristal é duas vezes maior do que a de n-butila e, por isso, os graus de perfeição dos cristais são diferentes. Por essa razão, as ramificações de cadeias curtas controlam efetivamente a cristalinidade dos polímeros e a morfologia dos cristais. Com cadeias lineares de baixo grau de ramificações curtas, o PELBD cristaliza em lamelas mais ordenadas e mais espessas do que o PEBD. Conseqüentemente, o PELBD apresenta melhores propriedades mecânicas e maior temperatura de fusão.
A maior resistência ao cisalhamento e a maior susceptibilidade à fratura do fundido fazem com que o processamento do PELBD seja mais difícil em comparação com o do PEBD. No entanto, as ótimas propriedades mecânicas de filmes de PELBD (Tabela 6), aliadas às suas boas características ópticas, mostram que vale a pena tentar vencer as dificuldades encontradas no processamento desse polímero.
Tabela 6. Características mecânicas de filmes de polietilenos
As propriedades de filmes de PELBD são atribuídas a sua linearidade e cristalinidade. A estrutura molecular do PELBD é essencialmente linear devido ao tipo de catalisador usado. Sua cristalinidade, embora muito menor que a do PEAD, é maior do que a do PEBD. Essa maior cristalinidade em adição à linearidade das cadeias poliméricas, afetam positivamente as propriedades mecânicas dos filmes sem causar decréscimo em suas características ópticas. Comparado ao PEAD, o PELBD apresenta resistência à tração e dureza mais baixas, conforme aumenta o teor de ramificações, e exibe maior resistência ao impacto e ao rasgamento (filmes).
2.3.2-Aplicações
O PELBD é um termoplástico com elevada capacidade de selagem a quente, sendo muito utilizado em embalagens de gêneros de primeira necessidade, substituindo o PEBD em várias aplicações.
É utilizado em filmes para uso industrial, fraldas descartáveis e absorventes, lonas em geral, brinquedos, artigos farmacêuticos e hospitalares, revestimento de fios e cabos.
A extrusão de filmes tubulares fornece materiais para embalagem de aves e de pão. Em misturas com PEAD ou com PEBD, o PELBD é utilizado em sacaria industrial, embalagem para ração animal e filme agrícola. A extrusão de filmes planos fornece produtos para serem utilizados em plástico bolha.
A Politeno produz um PELBD pelo processo em solução, para moldagem por injeção, que apresenta fluidez e flexibilidade boas. É utilizado para injeção de tampas para utilidades domésticas, recipientes, artigos flexíveis e peças de uso geral.
2.4-Polietileno de Ultra Alto Peso Molecular (PEUAPM ou UHMWPE)
O processo de polimerização do PEUAPM emprega um catalisador Ziegler-Natta similar ao utilizado para o PEAD convencional. O processo pode ser em batelada ou contínuo. A maioria dos PEUAPM é produzida pelo processo em lama, porém tanto a polimerização em solução quanto em
O PEUAPM pode ser empregado em uma ampla gama de aplicações industriais quando a temperatura de trabalho não excede 80 °C.
As características de resistência à abrasão, ao impacto e a produtos químicos, autolubrificação, baixo coeficiente de atrito, absorção de ruídos e outras já mencionadas, tornam o PEAUPM particularmente adequado para uso em aplicações diversificadas:
- Mineração: revestimentos, misturadores, raspadores, mancais e tubos.
- Indústria Química: tubos, bombas, válvulas, filtros, gaxetas, misturadores, revestimentos de tanques metálicos e de concreto.
- Indústria Alimentícia e Bebidas: guias para linhas de embalagem, transportadores, roletes, bicos de enchimento, bombas e cepos de corte.
- Papel e Celulose: tampas de caixa de sucção, réguas e perfis.
- Indústria Têxtil: tacos, guias, mancais e redutores de ruído.
- Outras aplicações: galvanoplastia, transportadores industriais, artigos esportivos, ortopédicos e cirúrgicos.
Tabela 7. Comparação das propriedades do PEUAPM em relação aos demais PE’s
2.5-Polietileno de Ultra Baixa Densidade (PEUBD ou ULDPE)
Desde o início das pesquisas sobre a síntese de polietilenos com catalisadores Ziegler-Natta, existe o desejo de se criar progressivamente materiais, com densidades mais baixas, por copolimerização. Entre o final de 1993 e início de 1994, foram lançados no mercado mundial diferentes tipos de resinas poliolefínicas sintetizadas com catalisadores metalocênicos. Dentre esses tipos, os copolímeros de etileno e 1-octeno, com teores acima de 20% em massa de comonômero, apresentam propriedades que os distingüem dos materiais elastoméricos convencionais devido à presença de ramificações longas e ao alto teor de 1-octeno incorporado. Tais características tornam a densidade do material muito baixa e, em conseqüência, melhoram a reologia do fundido, elevam as propriedades físicas, reduzem o módulo, aumentam a resistência ao impacto, aumentam a transparência e facilitam o processamento. O PEUBD é o mais novo membro da família do polietileno. O tipo de comonômero, ou seja, o comprimento das ramificações e o teor de comonômero, determina as propriedades do produto. É um polietileno com densidade aproximadamente igual a 0,865 g/cm³ e oferece maior resistência, mais flexibilidade e melhores propriedades ópticas em relação ao PELBD. Os catalisadores metalocênicos apresentam alta capacidade de incorporação de comonômeros α-olefínicos na cadeia polimérica, quando empregados em copolimerização. Devido a esse comportamento, os metalocenos dão origem a homopolímeros de etileno contendo ramificações longas, geradas a partir da incorporação de cadeias polietilênicas já terminadas. A presença dessas ramificações tem sido considerada a razão da boa processabilidade dos copolímeros de etileno-1- octeno produzido pela Dow Chemical.
A Figura 4 mostra a influência do teor de comonômero dos polímeros Affinity, produzidos pela Dow Chemical, sobre as suas propriedades mecânicas.
Kim et al.[23] caracterizaram duas séries de PEUBD e constataram que a distribuição de peso
molecular do mesmo é mais estreita quando compa comparada a do PEAD (comercial) e o calor de fusão para o PEUBD é menor que o do PEBD (comercial).
Figura 4. Influência do teor de comonômero sobre as propriedades mecânicas do PE
2.5.1-Aplicações
O principal uso do PEUBD é como resina modificadora, principalmente para polietileno de alta
(PEAD) e baixa (PEBD) densidades e polipropileno (PP). A adição de PEUBD aos polietilenos e ao PP melhora a resistência ao impacto, a flexibilidade e a resistência ao rasgamento desses polímeros.
A Dow Chemical produz resinas de polietileno de ultra baixa densidade (ATTANE) que oferecem maior resistência e flexibilidade a baixa temperatura. Estas resinas são ideais para produzir filmes para embalagens de líquidos, pois além de evitar infiltrações e derramamentos, a embalagem apresenta alta resistência ao rasgo. O processamento de filmes planos é feito por sopro ou extrusão.
3-Catalisadores utilizados nas polimerizações de etileno
A diversidade de polietilenos, em grande parte, se deve à utilização de diferentes sistemas catalíticos (Figura 5). Assim, é válido ressaltar algumas diferenças e algumas características desses catalisadores. No início, o único polietileno produzido comercialmente era um polímero altamente ramificado, produzido via radicais livres e cujo processo necessitava de altas pressões. Essas pressões elevadas produziam um polímero caro, e por isso, pouco disponível comercialmente. Com o advento dos catalisadores Ziegler-Natta, o polímero foi produzido sob menores pressões e se apresentou bem menos ramificado. Em função disso, esse polietileno apresentou maior ponto de fusão do que o produzido sob altas pressões e isso o tornou mais usado comercialmente. Apesar de os sistemas Ziegler-Natta serem utilizados com grande sucesso para produção de poliolefinas em escala comercial, alguns problemas e questões fundamentais não foram ainda solucionados. Como os catalisadores são heterogêneos, poucas são as formas de se analisar detalhadamente os comportamentos químico e físico do sistema. Além disso, os catalisadores possuem sítios ativos diferentes, com diferentes estruturas e reatividades, que não são completamente caracterizados.
Figura 5. Evolução da estrutura do polietileno
Recentemente, têm sido desenvolvidos sistemas homogêneos que, apesar de não possuírem estruturas mais simples ou melhor caracterizadas do que os sistemas heterogêneos, oferecem a grande vantagem de atuar em solução. Os metalocenos são considerados o mais importante desenvolvimento em tecnologia de catalisadores desde a descoberta dos sistemas Ziegler-Natta. A principal razão para a intensa atividade nessa área é que, comparada à tecnologia Ziegler-Natta convencional, os metalocenos oferecem algumas vantagens significativas de processo: são mais econômicos e mais eficientes, ou seja, são mais ativos e mais específicos, produzindo assim polímeros com propriedades especiais, como mostrado na Tabela 8.
4-Conclusão
O polietileno é um polímero largamente utilizado devido às suas características estruturais e suas propriedades. O que diferencia os principais tipos de polietileno é a presença de ramificações na cadeia polimérica. Essas ramificações podem ser geradas por diferentes mecanismos. Um fator importante é a escolha do catalisador, a partir do qual se pode controlar o teor de comonômeros incorporados na cadeia polimérica, o tipo e a distribuição de ramificações, características essas que influenciam diretamente a densidade, a cristalinidade, as propriedades e assim as aplicações desses polímeros. A exceção está no PEUAPM, que é um PE de alta densidade, linear porém com altíssimo peso molecular. Esse fato, o distingue dos outros polietilenos, fazendo-o ter propriedades únicas e assim aplicações especiais.
Referências Bibliográficas
Doak, K. W. – “Ethylene Polymers”. Em: Mark, H. M.; Bikales, N. M.; Overberg, C. G.; Menges, G. – “Encyclopedia of Polymer Science and Engineering” , John-Wiley & Sons, New York , Volume 6 (1986).
Neves, C. J. A. - “Resistência Química de PE’s a Vários Reagentes Químicos” – Boletim Técnico nº
- OPP Petroquímica S.A. – Agosto (1999).
Martins, G. A. S. - “ Informações sobre Manuseio e Estocagem de Polietilenos e Polipropilenos ” – Boletim Técnico nº14 – OPP Petroquímica S.A. – Agosto (1999).
Silva, A. L. N. – “Preparação e Avaliação de Propriedades Térmicas, Morfológicas, Mecânicas e Reológicas de Misturas à Base de Polipropileno e Poli(etileno-co- 1-octeno)” , Tese de Doutorado, Universidade Federal do Rio de Janeiro, Brasil (1999).
Reto, M.A.S. – Revista Plástico Moderno, p.22, Agosto (2000).
Miles D. C. & Briston, J. H. – “Polymer Technology” , Temple Press Book, London (1965).
Hadjichristidis, N., Lohse, D.J. & Mendelson, R.A. - Macromolecules, 33, p.2424 (2000).
Billmeyer, F. W. J. – “Textbook of Polymer Science” – Wiley- Interscience, USA (1984).
Pereira, R. A.; Mano, E. B.; Dias, M. L.; Acordi, E. B.– Polymer Bulletin, 38, p.707 (1997).
Catálogo de Produtos da OPP (2000).
Henglein, F. A. - “ Tecnologia Química” - Segunda Parte – Urmo, S. A. Ediciones, Spaña (1977).
Patente Alemã nº 874 215 da BASF.
Odian, G. – “ Principles of Polymerization ”, John Wiley- Interscience, New York (1991).
Guitián, R – Plástico Moderno, p.45, agosto (1995).
Cowie, J.M.G. – “ Polymers:Chemistry and Physics of Moderns Materials ”, Blackie Academic & Professional, London (1991).
Catálogo de Produtos da Ipiranga Petroquímica, Junho (2000).
Catálogo de Produtos da Polialden Petroquímica (2000).
Barbi, V.V. – “ Estudo comparativo da morfologia cristalina de polietilenos obtidos por meio de diversos catalisadores ” – Tese de Doutorado – IMA /UFRJ (1999).
Gabriel, C. & Lilge, D. – Polymer , 42, p.297 (2001).
Schouterden, P. ; Groeninckx, G. ; Heijden V. e Jansen, F. – Polymer, 28, p.2099 (1987).
Inoue, I. – “Influências da Incorporação de PEBDL em PEBD Industrial” - Boletim Técnico OPP nº1 – agosto (1999).
Shirayama, K.; Kita, S.; Watabe, H. – Die Makromol. Chem_._ , 97, p.151 (1972).
Blitz, J.P. & McFaddin, D.C. – J. Appl. Polym. Sci_._ 51, p.13 (1994).
Lopes, D.E.B. – “ Polimerização de Olefinas com Catalisadores Metalocênicos Indênios e seus Fencolatos ” – Tese de Mestrado – IMA /UFRJ (1998).
Forte, M.C.; Miranda, M.S.L. & Duppont, J. – Polímeros: Ciência e Tecnologia, p. 49, Jul/Set (1996).
Silva, A.L.N.; Rocha, M.C.G.; Coutinho, F.M.B.; Bretas, R.; Scuracchio, C – J. Appl. Polym. Sci., 75, p.692 (2000).
Guimarães, M.J.O.C.; Coutinho, F.M.B.; Rocha, M.C.G.; Garcia, M. E. F. – J. Appl. Polym. Sci., 81, p. 1991 (2001).
Silva, A.L.N.; Rocha, M.C.G.; Coutinho, F.M.B.; Bretas, R.; Scuracchio, C – J. Appl. Polym. Sci., 79, p.1634 (2001).
Silva, A.L.N.; Rocha, M.C.G.; Lopes, L.; Chagas, B. S.; Coutinho, F.M.B. – J. Appl. Polym. Sci., 81, p. 3530 (2001).
Catálogo de Produtos da Dow Chemical (2001).
Ndiho, J. –“ Ziegler-Natta Catalysis in Polymerization Reactions ”– http://www.chee.iit.edu.
Silva, D.C.C. – “ Mecanismos de Polimerização via Catalisadores Ziegler-Natta ”; Seminário de Mestrado, IMA/UFRJ (1996).
Silva, A.L.N.; Rocha, M.C.G.; Coutinho, F.M.B.; Guimarães, M.J.O.C.; Lovisi, H.; Santa Maria. L.C. –
Polímeros: Ciência e Tecnologia, XI (3), p.135 (2001).
Couto, P.A. – “ Estudo de sistemas catalíticos metalocênicosimobilizados ” – Seminário de Mestrado, IMA/UFRJ(1996).
http://www.exxon.com
Kaminsky, W. – Macromol. Chem. Phys., 197, p. 3907 (1996).
Mauler, R.S.; Galland, G.B.; Scipioni, R.B. e Quijada, R. – Polym.Bull_._ , 37, p.469 (1996).
