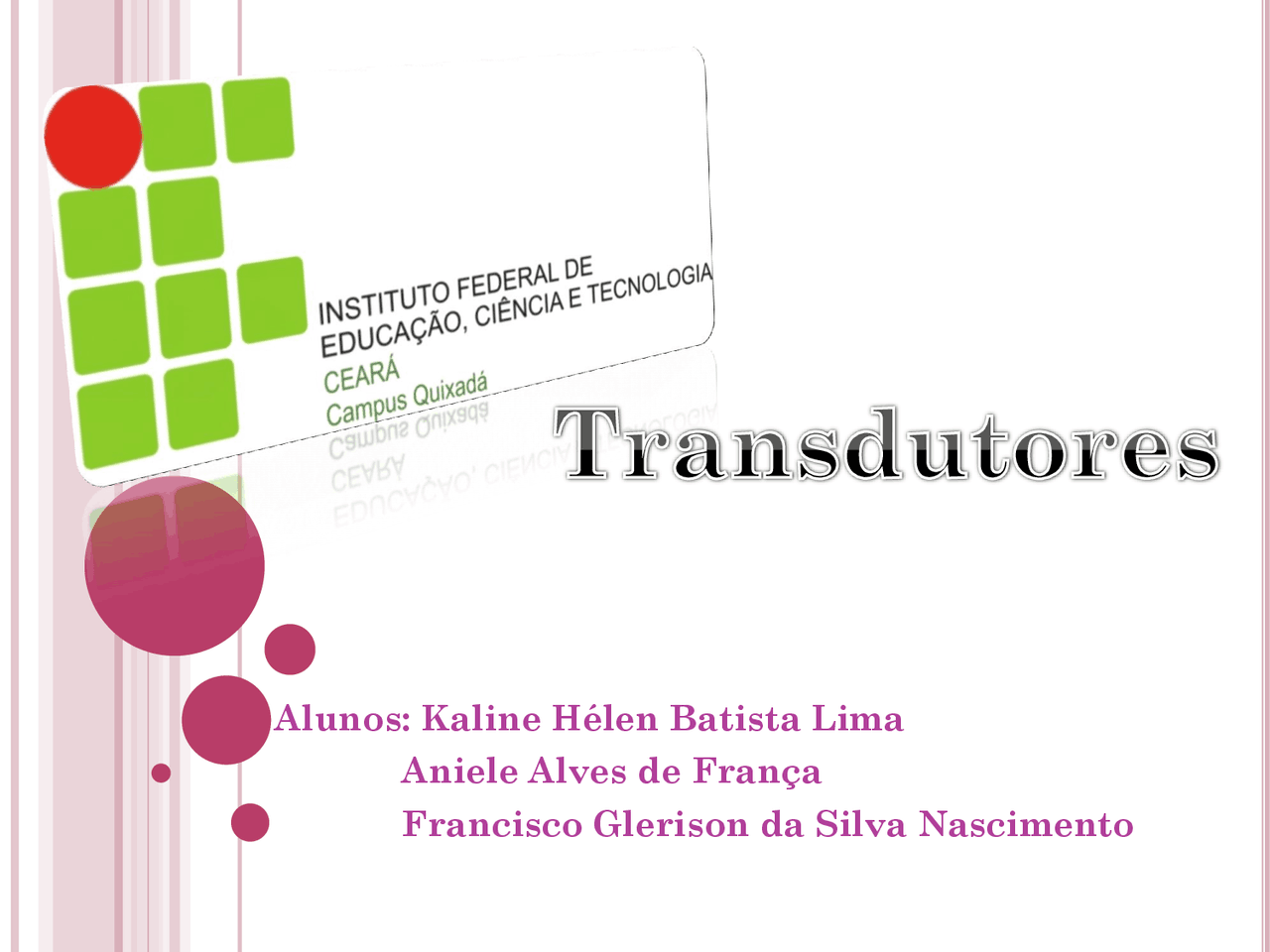

Alunos: Kaline Hélen Batista Lima

Aniele Alves de França Francisco Glerison da Silva Nascimento

DEFINIÇÃO

 Transdutor é qualquer aparelho que transforma uma informação.

LEITORES

 Mecânicos;

 elétricos;

 Acústicos;

 ópticos

FUNÇÃO DO TRANSDUTOR

 Ser sensível à presença, magnitude e variação de um dado mesurando;

 Proporcionar a saída de um sinal elétrico a ser lido por um leitor.

MODO DE SELEÇÃO DE TRANSDUTOR

 A sua faixa de funcionamento;

 Sensibilidade do transdutor;

 Freqüência de resposta e freqüência de ressonância do transdutor.

 Compatibilidade ambiental.

MODO DE SELEÇÃO DE TRANSDUTOR

 Sensibilidade mínima, em termos de precisão da grandeza a medir.

 Eficácia.

 Robustez.

TRANSDUTORES RESISTIVOS

 Formulas básicas de calcular a resistência:

 R = U

i

 R = ρ L

A

TRANSDUTORES RESISTIVOS

 Dispositivos elétricos:

• Pontenciômetros;
• Extensômetros (EER).

2

TRANSDUTORES RESISTIVOS

 Equação de deslocamento da veja:

• V(X) = FLx / 2EI – Fx / 6EI 3

TRANSDUTORES RESISTIVOS

 No caso de a viga estar em balanço:

V (X-L) = FL/3EI

 Para uma seção distante de X:

M(X) = F (L-X) = K*EI

TRANSDUTORES RESISTIVOS

TRANSDUTORES RESISTIVOS

TRANSDUTORES RESISTIVOS

 Normalmente são utilizado nas máquinas de ensaios mecânicos para medir:

 Deformações específicas;

 Compressão;

 Fadiga.

TRANSDUTORES INDUTIVOS

 Indução eletromagnética

 Deslocamentos

 Possui 3 bobinas axialmente

 Excitação na bobina primária

 Diferença na amplitude

 Ponto nulo - mudança de 18°

 Fora do ponto nulo há indutância
