TRANSFORMADORES
INTRODUÇÃO
O transformador é um dispositivo constituído por duas bobinas,
eletricamente isoladas, enroladas em torno de um mesmo núcleo de ferro doce
(ferro quase puro) como mostra a figura 1.
Imagine que você precisa de 15V (alternada) para fazer funcionar um
determinado equipamento; você poderia conseguir esta voltagem de diversos
modos. Um deles é através do transformador. O princípio de funcionamento do
transformador está baseado na lei de Faraday.

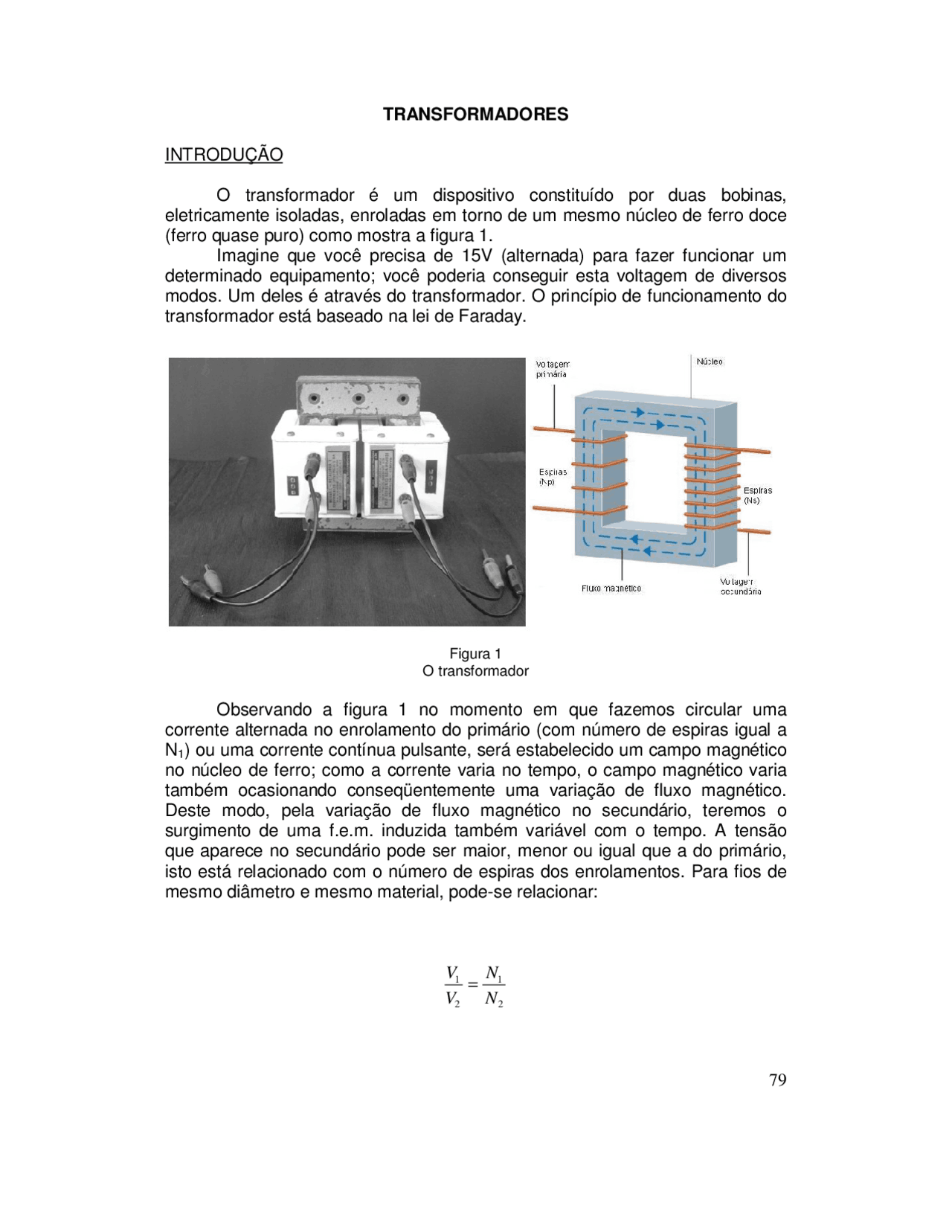

Figura 1
O transformador
Observando a figura 1 no momento em que fazemos circular uma
corrente alternada no enrolamento do primário (com número de espiras igual a
N
1
) ou uma corrente contínua pulsante, será estabelecido um campo magnético
no núcleo de ferro; como a corrente varia no tempo, o campo magnético varia
também ocasionando conseqüentemente uma variação de fluxo magnético.
Deste modo, pela variação de fluxo magnético no secundário, teremos o
surgimento de uma f.e.m. induzida também variável com o tempo. A tensão
que aparece no secundário pode ser maior, menor ou igual que a do primário,
isto está relacionado com o número de espiras dos enrolamentos. Para fios de
mesmo diâmetro e mesmo material, pode-se relacionar:
2
1
2
1
N
N
V
V
=
