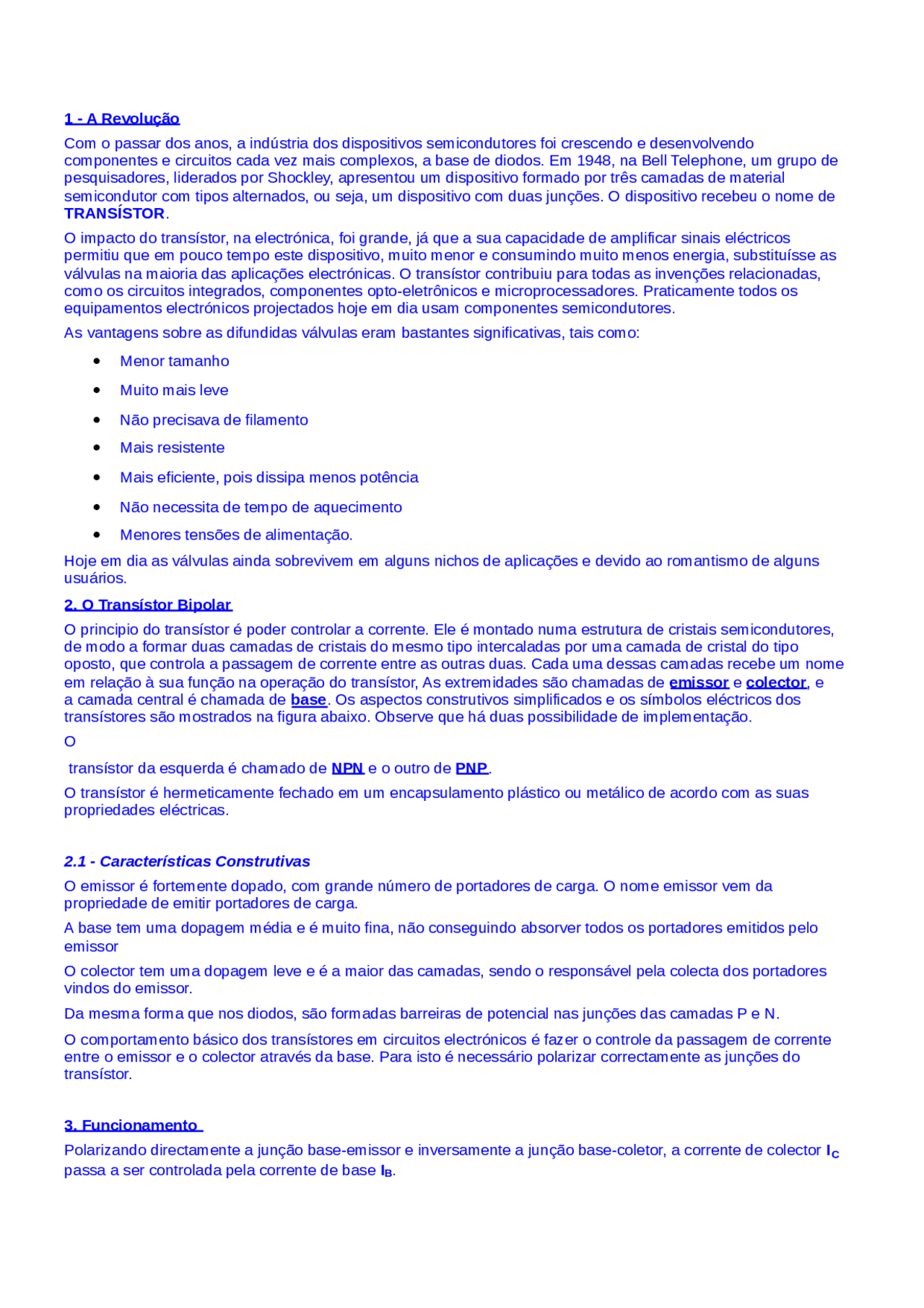

1 - A Revolução
Com o passar dos anos, a indústria dos dispositivos semicondutores foi crescendo e desenvolvendo componentes e circuitos cada vez mais complexos, a base de diodos. Em 1948, na Bell Telephone, um grupo de pesquisadores, liderados por Shockley, apresentou um dispositivo formado por três camadas de material semicondutor com tipos alternados, ou seja, um dispositivo com duas junções. O dispositivo recebeu o nome de TRANSÍSTOR.
O impacto do transístor, na electrónica, foi grande, já que a sua capacidade de amplificar sinais eléctricos permitiu que em pouco tempo este dispositivo, muito menor e consumindo muito menos energia, substituísse as válvulas na maioria das aplicações electrónicas. O transístor contribuiu para todas as invenções relacionadas, como os circuitos integrados, componentes opto-eletrônicos e microprocessadores. Praticamente todos os equipamentos electrónicos projectados hoje em dia usam componentes semicondutores.
As vantagens sobre as difundidas válvulas eram bastantes significativas, tais como:
• Menor tamanho
• Muito mais leve
• Não precisava de filamento
• Mais resistente
• Mais eficiente, pois dissipa menos potência
• Não necessita de tempo de aquecimento
• Menores tensões de alimentação.
Hoje em dia as válvulas ainda sobrevivem em alguns nichos de aplicações e devido ao romantismo de alguns usuários.
2. O Transístor Bipolar
O principio do transístor é poder controlar a corrente. Ele é montado numa estrutura de cristais semicondutores, de modo a formar duas camadas de cristais do mesmo tipo intercaladas por uma camada de cristal do tipo oposto, que controla a passagem de corrente entre as outras duas. Cada uma dessas camadas recebe um nome em relação à sua função na operação do transístor, As extremidades são chamadas de emissor e colector , e a camada central é chamada de base. Os aspectos construtivos simplificados e os símbolos eléctricos dos transístores são mostrados na figura abaixo. Observe que há duas possibilidade de implementação.
O
transístor da esquerda é chamado de NPN e o outro de PNP.
O transístor é hermeticamente fechado em um encapsulamento plástico ou metálico de acordo com as suas propriedades eléctricas.
2.1 - Características Construtivas
O emissor é fortemente dopado, com grande número de portadores de carga. O nome emissor vem da propriedade de emitir portadores de carga.
A base tem uma dopagem média e é muito fina, não conseguindo absorver todos os portadores emitidos pelo emissor
O colector tem uma dopagem leve e é a maior das camadas, sendo o responsável pela colecta dos portadores vindos do emissor.
Da mesma forma que nos diodos, são formadas barreiras de potencial nas junções das camadas P e N.
O comportamento básico dos transístores em circuitos electrónicos é fazer o controle da passagem de corrente entre o emissor e o colector através da base. Para isto é necessário polarizar correctamente as junções do transístor.
3. Funcionamento
Polarizando directamente a junção base-emissor e inversamente a junção base-coletor, a corrente de colector I (^) C
passa a ser controlada pela corrente de base IB.
• Um aumento na corrente de base I B provoca um aumento na corrente de colector IC e vice-versa.
• A corrente de base sendo bem menor que a corrente de colector, uma pequena variação de I B provoca
uma grande variação de I (^) C , Isto significa que a variação de corrente de colector é um reflexo amplificado da variação da corrente na base.
• O fato do transístor possibilitar a amplificação de um sinal faz com que ele seja considerado um
dispositivo dativo.
Este efeito amplificação, denominado ganho de corrente pode ser expresso matematicamente pela relação entre a variação de corrente do colector e a variação da corrente de base , isto é:
3.1 - Tensões e Correntes nos Transístores NPN e PNP
Aplicando as leis de Kirchoff obtemos:
I (^) E = IC + IB
NPN: VCE = VBE + VCB
PNP: VEC = VEB + VBC
4 - Classificação dos Transístores
Os primeiros transístores eram dispositivos simples destinados a operarem apenas com correntes de baixa intensidade, sendo, portanto, quase todos iguais nas principais características. Com o passar dos anos, ocorreram muitos aperfeiçoamentos nos processos de fabricação que levaram os fabricantes a produzirem transístores capazes de operar não só com pequenas correntes mas também com correntes elevadas, o mesmo acontecendo com às tensões e até mesmo com a velocidade.
O estudo das características principais é efectuado por famílias (grupo de transístores com características semelhantes), que são:
Uso Geral
Pequenos Sinais Baixas Frequências
Correntes I (^) C entre 20 e 500mA
Tensão máxima entre 10 e 80 V Frequência de transição entre 1 Hz e 200 MHz
Potência
Correntes elevadas
Baixas frequências Correntes I (^) C inferior a 15A
Frequência de transição entre 100 kHz e 40 MHz
Uso de radiadores de calor
RF
Pequenos sinais Frequência elevada
Correntes I (^) C inferior a 200mA
Tensão máxima entre 10 e 30V; Frequência de transição em 1,5 GHz
Para a configuração EC a relação entre a corrente de saída e a corrente de entrada determina o ganho de corrente denominado de b ou hFE (forward current transfer ratio)
O ganho de corrente b não é constante, valores típicos são de 50 a 900.
Exemplo 1 - Dadas as curvas características de entrada e saída de um transístor NPN, determine:
a) A corrente na base para V (^) BE=0,
b) O ganho de corrente b
c) Um novo ganho de corrente b , caso a corrente I (^) B dobre de valor.
6 - Os Limites dos Transístores
Os transístores, como quaisquer outros dispositivos têm suas limitações (valores máximos de alguns parâmetros) que devem ser respeitadas, para evitar que os mesmos se danifiquem. Os manuais técnicos fornecem pelo menos quatro parâmetros que possuem valores máximos:
• Tensão máxima de coletor - VCEMAX
• Corrente máxima de coletor - ICMAX
• Potência máxima de coletor - P CMAX
• Tensão de ruptura das junções
Na configuração EC, P (^) CMAX = VCEMAX .I (^) CMAX
Exemplos de parâmetros de transístores comuns.
Tipo Polaridade VCEMAX
(V)
I CMAX
(mA)
b
BC 548 NPN 45 100 125 a 900 2N2222 NPN 30 800 100 a 300 TIP31A NPN 60 3000 20 a 50 2N3055 NPN 80 15000 20 a 50 BC559 PNP -30 -200 125 a 900 BFX29 PNP -60 -600 50 a 125
7 - Transístor como chave
A utilização do transístor nos seus estados de SATURAÇÃO e CORTE, isto é, de modo que ele ligue conduzindo totalmente a corrente entre emissor e o coletor, ou desligue sem conduzir corrente alguma é conhecido como operação como chave.
A figura abaixo mostra um exemplo disso, em que ligar a chave S1 e fazer circular uma corrente pela base do transístor, ele satura e acende a lâmpada. a resistência ligada a base é calculado, de forma que, a corrente multiplicada pelo ganho dê um valor maior do que o necessário o circuito do coletor, no caso, a lâmpada.
Veja que temos aplicada uma tensão positiva num transístor NPN, para que ele sature e uma tensão negativa, para o caso de transístores PNP, conforme mostra a figura abaixo.
8 - Exercício
1. Quais as vantagens dos transístores em relação as válvulas?
2. Quais as relações entre as dopagens e as dimensões no emissor, coletor e base de um transístor?
3. Para o funcionamento de um transístor, como devem estar polarizadas suas junções?
4. Quais as relações entre as correntes e tensões num transístor NPN e PNP?
5. Explique por que o ganho de corrente na configuração BC é menor que 1.
6. Explique por que o ganho de corrente na configuração EC é muito maior que 1.
7. Explique por que o ganho de tensão na configuração CC é menor que 1.
8. Quais os três estados do transístor e quais são as suas características.
9 - Polarização de Transístores
9.1 - Ponto de Operação (Quiescente)
Os transístores são utilizados como elementos de amplificação de corrente e tensão, ou como elementos de controle ON-OFF. Tanto para estas como para outras aplicações, o transístor deve estar polarizado correctamente.
Polarizar um transístor é fixá-lo num ponto de operação em corrente contínua, dentro de suas curvas características.
Também chamado de polarização DC, este ponto de operação (ou quiescente) pode estar localizado nas regiões de corte, saturação ou altiva da curva característica de saída.
Os pontos QA , Q (^) B e Q (^) C da figura a seguir caracterizam as três regiões citadas.
Q (^) A : Região activa
Q (^) B : Região de saturação
Q (^) C : Região de corte
9.2 - Recta de carga
A recta de carga é o lugar geométrico de todos os pontos de operação possíveis para uma determinada polarização.
Podemos defini-la a partir de dois pontos conhecidos.
9.3 - Circuitos de Polarização EC
Nesta configuração, a junção base-emissor é polarizada directamente e a junção base-coletor reversamente. Para isso, utilizam-se duas baterias e duas resistências para limitar as correntes e fixar o ponto de operação.
Análise da malha de entrada: R (^) B .IB + VBE = V (^) BB
então,
Malha de saída: RC.I (^) C+V (^) CE=V (^) CC
9.3.1 - Circuito de polarização com corrente de base constante
Para eliminar a fonte de alimentação da base V (^) BB, pode-se utilizar somente a fonte VCC.
Para garantir as tensões correctas para o funcionamento do transístor R (^) B deve ser maior que RC.
Equações: e
Neste circuito, como V (^) CC e R (^) B são valores constantes e V (^) BE praticamente não varia, a variação da corrente de base é desprezível. Por isso este circuito é chamado de polarização EC com corrente de base constante.
Podemos, também, a partir das resistências determinarmos o ponto de operação analiticamente ou graficamente. Isto é a análise do circuito.
Caso o circuito utiliza divisor de tensão podemos utilizar o teorema de Thévenin para reduzir para a forma abaixo.
Onde:
Graficamente temos que ter acesso a curva característica de saída do transístor. Traçando a reta de carga sobre a curva encontramos o ponto de operação.
Exemplo 5: Um transístor, cuja curva característica de saída é conhecida, foi polarizado de forma que o ponto de operação de entrada seja V (^) BEQ =0,7V e IBQ=50m A, conforme o circuito a seguir. Determinar o ganho do transístor e os demais valores do ponto de operação: I (^) CQ, IEQ e VCEQ.
9.3.6 - Cálculo de Resistências para uso como Chave Electrónica.
O uso do transístor como chave implica em polarizá-lo na região de corte ou de saturação. Como o corte do transístor depende apenas da tensão de entrada, o cálculo dos transístores é efectuado baseado nos parâmetros de saturação.
Um transístor comum, quando saturado, apresenta um V (^) CE de aproximadamente 0,3V e um ganho de valor mínimo (entre 10 e 50) para garantir a saturação. A corrente de coletor de saturação depende da resistência acoplada ao coletor ou da corrente imposta pelo projecto.
Exemplo 6: No circuito a seguir, deseja-se que o Led seja accionado quando a chave estiver na posição ON e desligado quando a chave estiver na posição OFF.
Parâmetros do transístor BC 548:
V (^) BESAT=0,7V V (^) CESAT =0,3V
I (^) CMAX=200mA V (^) CEMAX =30V
b =
Parâmetros do LED: V (^) D=1,5V I (^) D=25mA
Exemplo 7: Um circuito digital (TTL) foi projectado para accionar um motor de 220V/60Hz sob determinadas condições. Para tanto, é necessário que um transístor como chave atue sobre um relé, já que nem o circuito digital, nem o transístor podem accionar este motor. O circuito utilizado para este fim esta mostrado a seguir.
Neste circuito, em série com RC, coloca-se a bobina do relê. Esta bobina, normalmente, apresenta uma
resistência DC da ordem de algumas dezenas de ohms. Por ser tão baixa, a resistência R (^) C, tem a função de limitar a corrente no transístor, para não danificá-lo. O diodo em paralelo com a bobina serve para evitar que o transístor se danifique devido à tensão reversa gerada por ela no chaveamento do relê.
Parâmetros do 2N2222:
V (^) BESAT=0,7V V (^) CESAT =0,3V b =
I (^) CMAX=500mA V (^) CEMAX =100V
Parâmetros do relé:
RR=80W I (^) R=50mA
