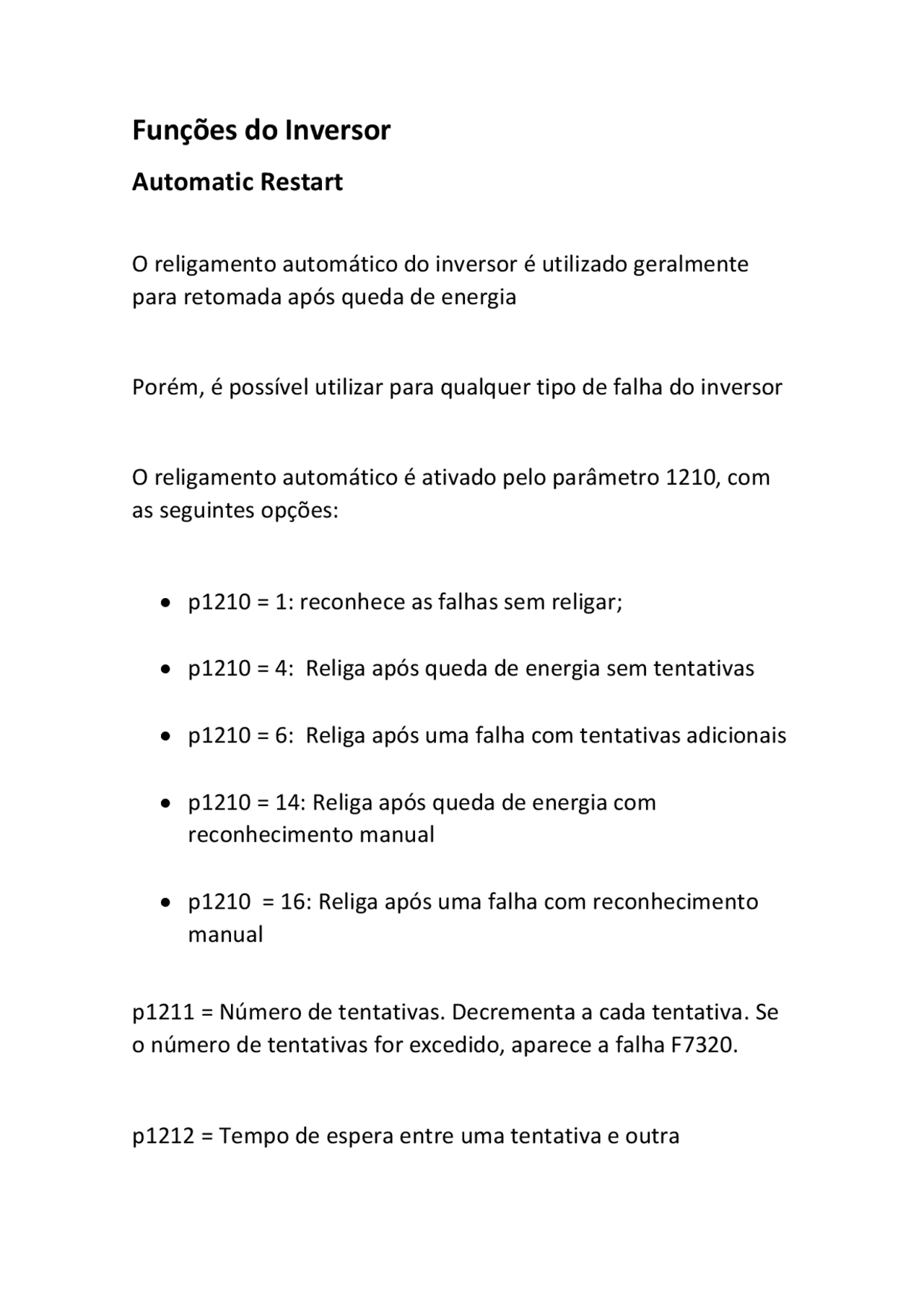

Funções do Inversor
Automatic Restart
O religamento automático do inversor é utilizado geralmente para retomada após queda de energia
Porém, é possível utilizar para qualquer tipo de falha do inversor
O religamento automático é ativado pelo parâmetro 1210, com as seguintes opções:
p1210 = 1: reconhece as falhas sem religar;
p1210 = 4: Religa após queda de energia sem tentativas
p1210 = 6: Religa após uma falha com tentativas adicionais
p1210 = 14: Religa após queda de energia com reconhecimento manual
p1210 = 16: Religa após uma falha com reconhecimento manual
p1211 = Número de tentativas. Decrementa a cada tentativa. Se o número de tentativas for excedido, aparece a falha F7320.
p1212 = Tempo de espera entre uma tentativa e outra
p1213 = Tempo de monitoramento. Deve ser maior que o tempo necessário total para partir o drive
Flying Restart
A função conecta automaticamento o inversor ao motor que pode estar rodando
Sem encoder, o motor faz uma busca da velocidade
A busca começa em velocidade máxima mais 25%
Se operado com encoder, a fase de busca não ocorre
Para motor de indução, a magnetização ocorre logo após a busca
O setpoint é definido para ser igual a velocidade atual
O exemplo da figura 1 mostra a sequência para um motor de alta inércia partir
VDC Control
Essa função monitora o DC link para sub e sobretenção
p1240 = 1 para ativar o Vdc_max controller
p1240 =2 para ativar Vdc_min controller (kinetic buffering)
p1240 = 3 para ativar os dois
p1244 define o limite superior para ativar o Vdc_max controller
p1248 define o limite inferior para ativar o Vdc_min controller
Figura 3: Comportamento Vdc_max controller
Figura 4: Comportamento Vdc_min controller
Trace
Prática…
