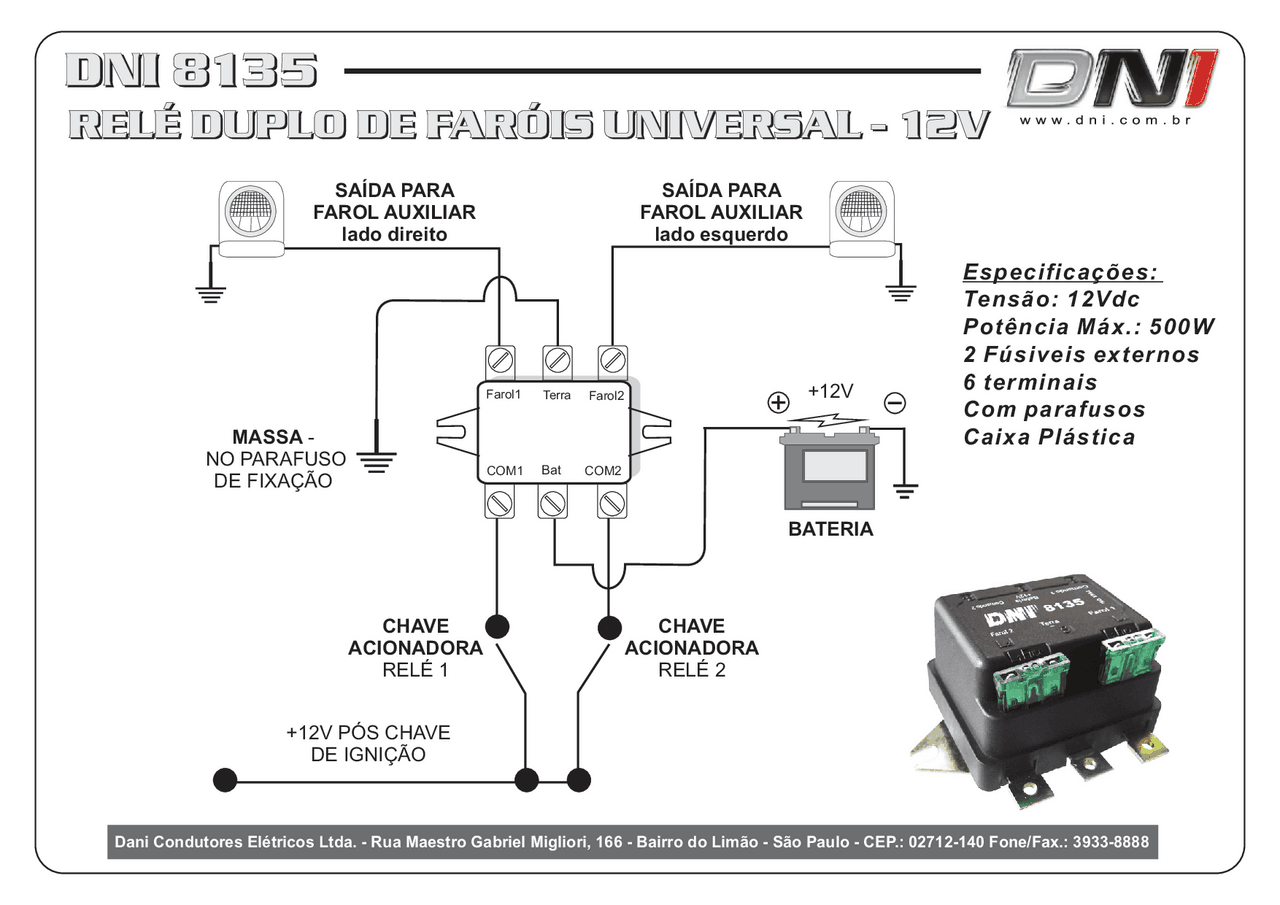

DNI 8135
RELÉ DUPLO DE FARÓIS UNIVERSAL - 12V
DNI 8135
RELÉ DUPLO DE FARÓIS UNIVERSAL - 12V
Dani Condutores Elétricos Ltda. - Rua Maestro Gabriel Migliori, 166 - Bairro do Limão - São Paulo - CEP.: 02712-140 Fone/Fax.: 3933-8888
MASSA -
NO PARAFUSO
DE FIXAÇÃO
+12V PÓS CHAVE
DE IGNIÇÃO
CHAVE
ACIONADORA
RELÉ 1
CHAVE
ACIONADORA
RELÉ 2
+12V
BATERIA
SAÍDA PARA
FAROL AUXILIAR
lado direito
SAÍDA PARA
FAROL AUXILIAR
lado esquerdo
Farol1 Farol2
Bat
Terra
COM1 COM2
Especificações:
Te n s ã o : 1 2 V d c
Potência Máx.: 500W
2 Fúsiveis externos
6 terminais
Com parafusos
Caixa Plástica
