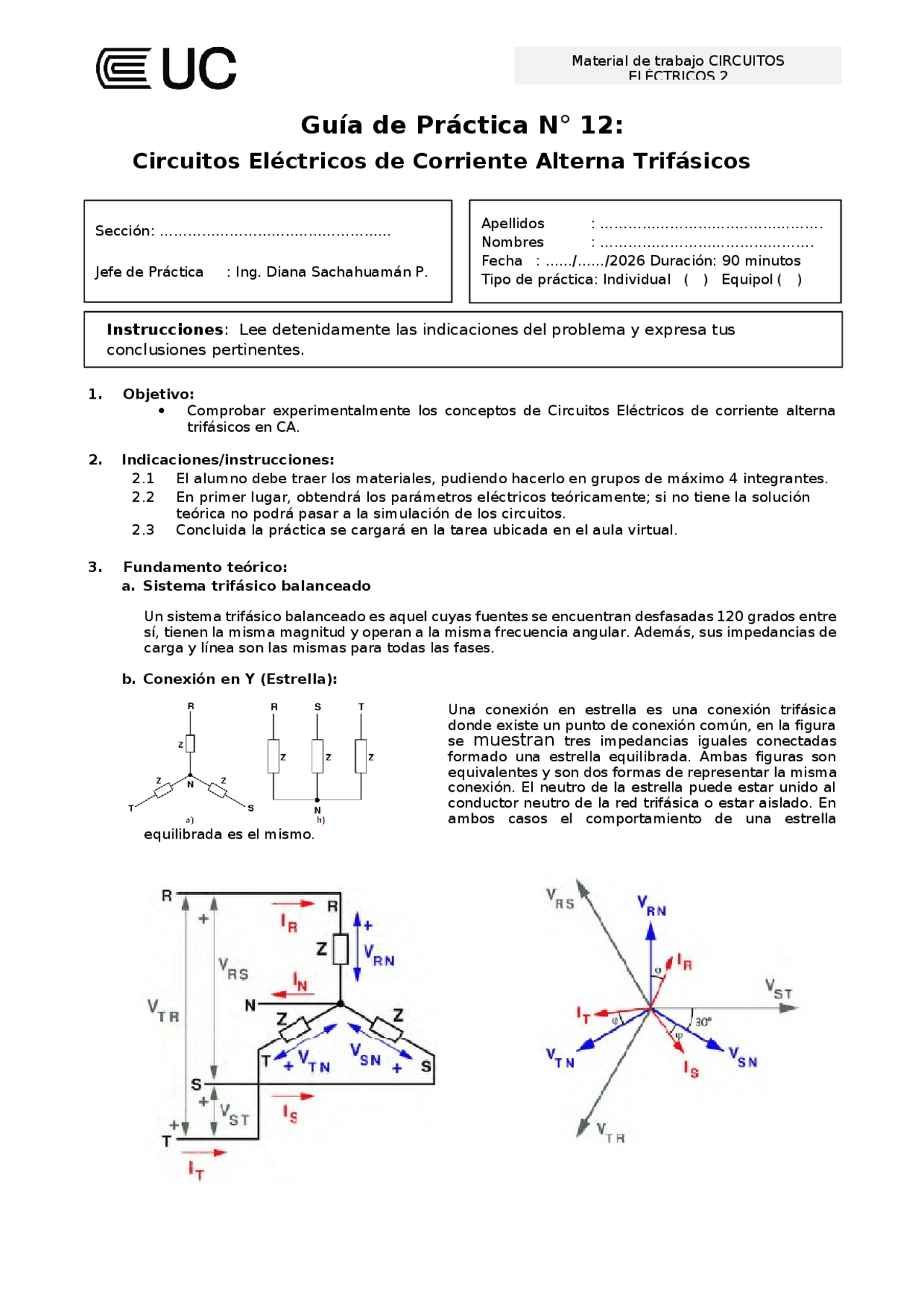

Material de trabajo CIRCUITOS
ELÉCTRICOS 2
Guía de Práctica N° 12:
Circuitos Eléctricos de Corriente Alterna Trifásicos
1. Objetivo:
Comprobar experimentalmente los conceptos de Circuitos Eléctricos de corriente alterna
trifásicos en CA.
2. Indicaciones/instrucciones:
2.1 El alumno debe traer los materiales, pudiendo hacerlo en grupos de máximo 4 integrantes.
2.2 En primer lugar, obtendrá los parámetros eléctricos teóricamente; si no tiene la solución
teórica no podrá pasar a la simulación de los circuitos.
2.3 Concluida la práctica se cargará en la tarea ubicada en el aula virtual.
3. Fundamento teórico:
a. Sistema trifásico balanceado
Un sistema trifásico balanceado es aquel cuyas fuentes se encuentran desfasadas 120 grados entre
sí, tienen la misma magnitud y operan a la misma frecuencia angular. Además, sus impedancias de
carga y línea son las mismas para todas las fases.
b. Conexión en Y (Estrella):
Una conexión en estrella es una conexión trifásica
donde existe un punto de conexión común, en la figura
se muestran tres impedancias iguales conectadas
formado una estrella equilibrada. Ambas figuras son
equivalentes y son dos formas de representar la misma
conexión. El neutro de la estrella puede estar unido al
conductor neutro de la red trifásica o estar aislado. En
ambos casos el comportamiento de una estrella
equilibrada es el mismo.
Sección: ………………………..………………...
Jefe de Práctica : Ing. Diana Sachahuamán P.
Apellidos : ………………………..……………….
Nombres : ……………………………………….
Fecha : .…../……/2026 Duración: 90 minutos
Tipo de práctica: Individual ( ) Equipol ( )
Instrucciones: Lee detenidamente las indicaciones del problema y expresa tus
conclusiones pertinentes.
