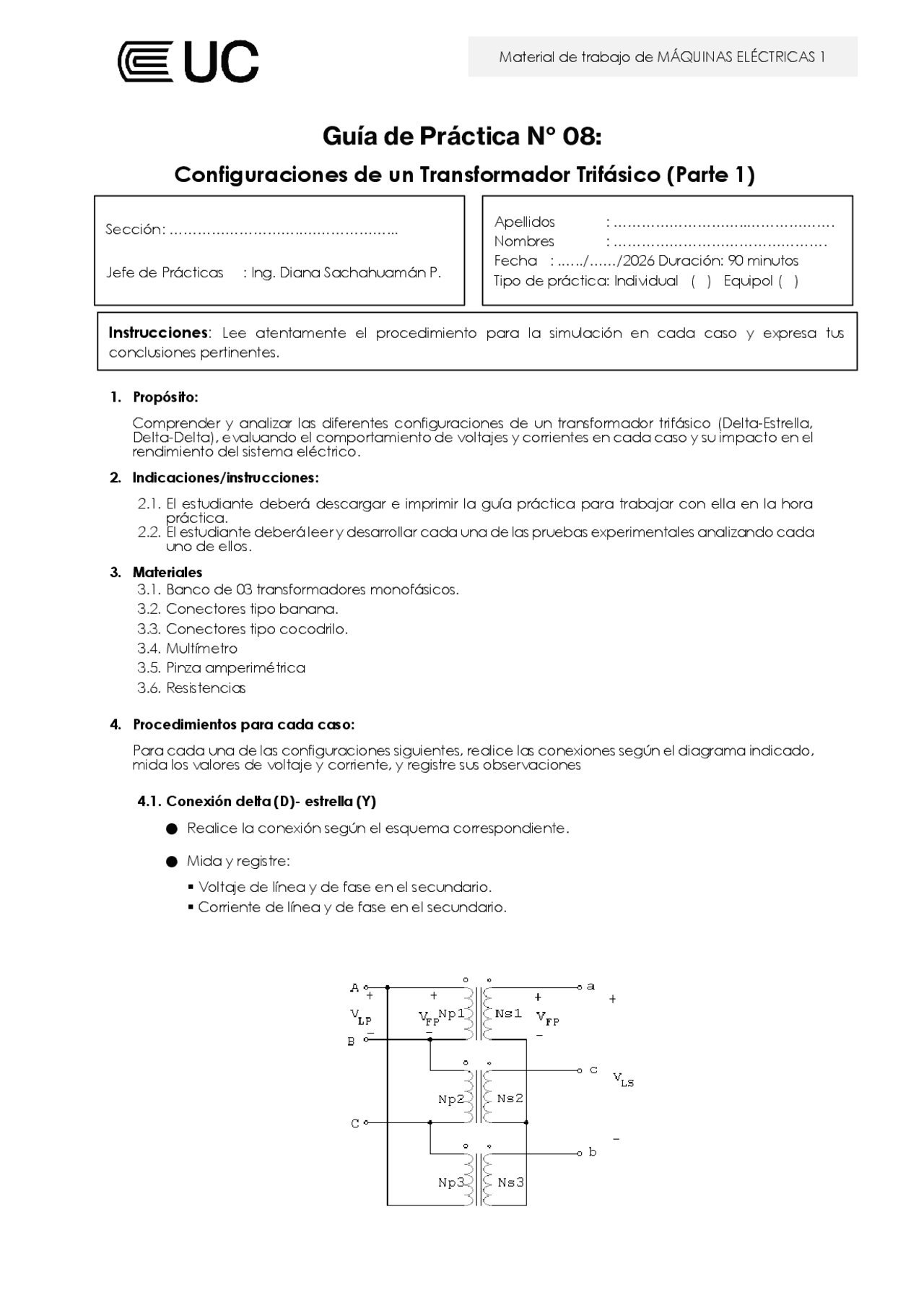

Material de trabajo de MÁQUINAS ELÉCTRICAS 1
Guía de Práctica N° 08:
Configuraciones de un Transformador Trifásico (Parte 1)
1. Propósito:
Comprender y analizar las diferentes configuraciones de un transformador trifásico (Delta-Estrella,
Delta-Delta), evaluando el comportamiento de voltajes y corrientes en cada caso y su impacto en el
rendimiento del sistema eléctrico.
2. Indicaciones/instrucciones:
2.1. El estudiante deberá descargar e imprimir la guía práctica para trabajar con ella en la hora
práctica.
2.2. El estudiante deberá leer y desarrollar cada una de las pruebas experimentales analizando cada
uno de ellos.
3. Materiales
3.1. Banco de 03 transformadores monofásicos.
3.2. Conectores tipo banana.
3.3. Conectores tipo cocodrilo.
3.4. Multímetro
3.5. Pinza amperimétrica
3.6. Resistencias
4. Procedimientos para cada caso:
Para cada una de las configuraciones siguientes, realice las conexiones según el diagrama indicado,
mida los valores de voltaje y corriente, y registre sus observaciones
4.1. Conexión delta (D)- estrella (Y)
●Realice la conexión según el esquema correspondiente.
●Mida y registre:
Voltaje de línea y de fase en el secundario.
Corriente de línea y de fase en el secundario.
Instrucciones: Lee atentamente el procedimiento para la simulación en cada caso y expresa tus
conclusiones pertinentes.
Sección: ………………………..………………...
Jefe de Prácticas : Ing. Diana Sachahuamán P.
Apellidos : ………………………..……………….
Nombres : ……………………………………….
Fecha : .…../……/2026 Duración: 90 minutos
Tipo de práctica: Individual ( ) Equipol ( )
