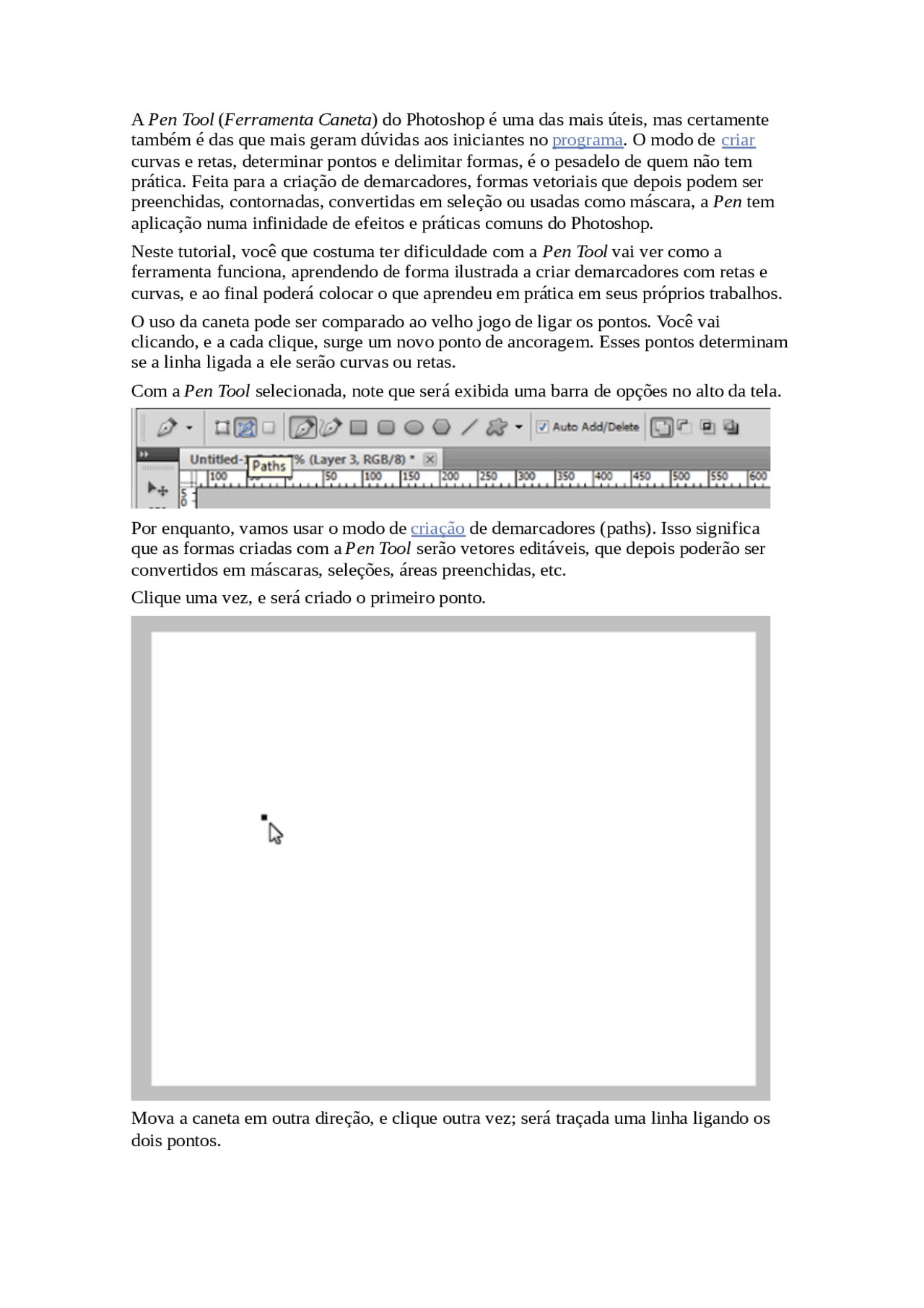

A Pen Tool ( Ferramenta Caneta ) do Photoshop é uma das mais úteis, mas certamente também é das que mais geram dúvidas aos iniciantes no programa. O modo de criar curvas e retas, determinar pontos e delimitar formas, é o pesadelo de quem não tem prática. Feita para a criação de demarcadores, formas vetoriais que depois podem ser preenchidas, contornadas, convertidas em seleção ou usadas como máscara, a Pen tem aplicação numa infinidade de efeitos e práticas comuns do Photoshop. Neste tutorial, você que costuma ter dificuldade com a Pen Tool vai ver como a ferramenta funciona, aprendendo de forma ilustrada a criar demarcadores com retas e curvas, e ao final poderá colocar o que aprendeu em prática em seus próprios trabalhos. O uso da caneta pode ser comparado ao velho jogo de ligar os pontos. Você vai clicando, e a cada clique, surge um novo ponto de ancoragem. Esses pontos determinam se a linha ligada a ele serão curvas ou retas. Com a Pen Tool selecionada, note que será exibida uma barra de opções no alto da tela.
Por enquanto, vamos usar o modo de criação de demarcadores (paths). Isso significa que as formas criadas com a Pen Tool serão vetores editáveis, que depois poderão ser convertidos em máscaras, seleções, áreas preenchidas, etc.
Clique uma vez, e será criado o primeiro ponto.
Mova a caneta em outra direção, e clique outra vez; será traçada uma linha ligando os dois pontos.
Siga clicando, e traçando linhas. Se você clicar outra vez sobre o primeiro ponto, o demarcador será fechado em uma forma.
É possível variar entre retas e curvas; após criar o segmento de reta, como explicado antes, arraste o mouse ao criar o ponto seguinte.
Cortando o segmento da curva
Depois que o segmento de curva foi criado, é possível "cortá-lo", para que o próximo ponto defina uma reta. Após criar a curva, passe o mouse sobre o último ponto. Deverá surgir um sinal negativo ao lado do cursor; então segure Alt , e clique sobre o último ponto; a linha tangente será eliminada após o ponto. Ao lado do cursor surgirá um sinal parecido com uma seta.
Sempre que desejar eliminar a continuação da curva após o ponto de ancoragem, este é o procedimento.
Editando pontos depois de criados
Se você determinou a reta ou curva por engano, não há motivo para desfazer tudo; as ferramentas para edição estão agrupadas junto com a ferramenta caneta, e algumas funções são acessíveis pela própria caneta.
Em retas ou curvas, para modificar a posição do ponto, basta segurar Ctrl - o cursor se transformará em uma seta - e arrastá-lo para onde quiser. Note que se a linha for curva, isto vai alterar a curva toda.
Adicionando e removendo pontos
Para adicionar ou remover pontos de um demarcador, mesmo depois de fechado, você pode usar as ferramentas Add Anchor Point ( Adicionar Ponto de Ancoragem ) e Delete Anchor Point ( Excluir Ponto de Ancoragem ). Elas ficam agrupadas com a caneta, na barra de ferramentas.
Com uma delas, basta clicar sobre o demarcador. A Add Anchor Point vai criar um novo ponto no local. A Delete Anchor Point , se clicada sobre um ponto existente, vai removê- lo.
A Convert Point Tool é a mesma usada quando, enquanto usamos a Pen Tool , mantemos a tecla Alt pressionada.
Exercício
Como exercício, vamos criar um demarcador, usando a caneta, em torno da figura abaixo. Se quiser usar a mesma imagem, clique na figura abaixo e faça o download no SXC (requer cadastro gratuito, se não souber como fazer, leia este artigo sobre o SXC).
Escolha um ponto para começar e determine o primeiro ponto de ancoragem. No caso, comecei no salto do sapato. Após determinar o segundo ponto, para fazer a curva no final do salto, clique no ponto final da curva, mantenha pressionado, arraste o mouse determinando a curva e solte.
Para a curva seguinte, note que, simplesmente clicando para seguir a extensão determinada no último ponto, não é suficiente para contornar adequadamente a sola do sapato. Então, ao clicar, arraste o mouse um pouco, para ajustar a curva.
Note que ficou um pequeno espaço em branco na parte anterior. Dê cabo dela, segurando Alt e arrastando a ponta da linha tangente. Ajuste também a ponta da tangente do ponto seguinte, se preciso.
Em pontos como abaixo, lembre-se de cortar a sequência da extensão de curva, clicando com Alt pressionado sobre o ponto de ancoragem.
Siga criando curvas e retas até concluir o contorno. No último ponto, clique sobre o primeiro e você terá o demarcador concluído.
